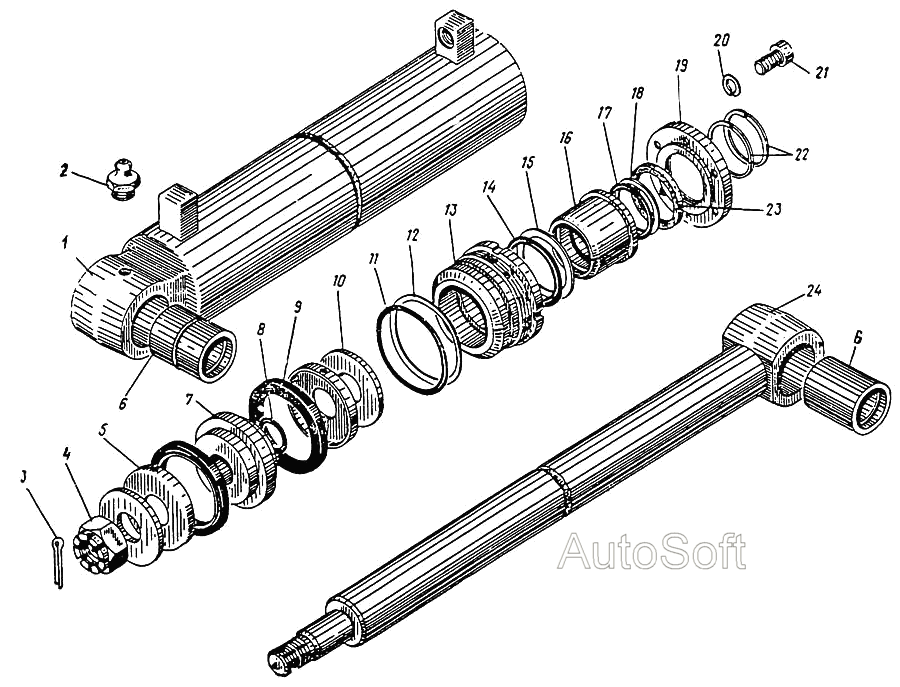

Цилиндр
100%
Название детали
Цилиндр
Заводской номер
35.0105.110
Количество на модель
1
№
1
Название детали
Масленка
Заводской номер
1.2.Ц6 ГОСТ 19853-74
Количество на модель
2
№
2
Название детали
Шплинт
Заводской номер
6,3х71.019 ГОСТ 397-79
Количество на модель
1
№
3
Название детали
Орех
Заводской номер
2М42х3.6Н.8.019 ГОСТ 5918-73
Количество на модель
1
№
4
Название детали
Упор
Заводской номер
02.0500.022
Количество на модель
2
№
5
Название детали
Втулка
Заводской номер
02.0400.001
Количество на модель
1
№
6
Название детали
Поршень
Заводской номер
02.0500.021
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
045-053-46-2-2 ГОСТ 9833-73
Количество на модель
1
№
8
Название детали
Манжета
Заводской номер
110х140 ГОСТ 6678-72
Количество на модель
2
№
9
Название детали
Ограничитель
Заводской номер
02.0500.023
Количество на модель
2
№
10
Название детали
КОЛЬЦО
Заводской номер
130-140-58-2-2 ГОСТ 9833-73
Количество на модель
1
№
11
Название детали
Защитная шайба
Заводской номер
09.3700.008
Количество на модель
1
№
12
Название детали
Крышка передняя
Заводской номер
09.3700.002
Количество на модель
1
№
13
Название детали
КОЛЬЦО
Заводской номер
100-110-58-2-2 ГОСТ 9833-73
Количество на модель
1
№
14
Название детали
Защитная шайба
Заводской номер
09.3700.007
Количество на модель
1
№
15
Название детали
Втулка
Заводской номер
09.3700.001
Количество на модель
1
№
16
Название детали
КОЛЬЦО
Заводской номер
080-090-58-2-2 ГОСТ 9833-73
Количество на модель
3
№
17
Название детали
Защитная шайба
Заводской номер
09.3700.006
Количество на модель
3
№
18
Название детали
Корпус грязесъемника
Заводской номер
09.3700.003
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
10.65Г.02.21 ГОСТ 6402-70
Количество на модель
6
№
20
Название детали
Винт
Заводской номер
М10х20.66.6е.45.029 ГОСТ 17475-80
Количество на модель
6
№
21
Название детали
Кольцо разрезное
Заводской номер
09.3700.005
Количество на модель
2
№
22
Название детали
Грязесъемник
Заводской номер
09.3700.004
Количество на модель
1
№
23
Название детали
Шток
Заводской номер
35.0105.210
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Цилиндр | 35.0105.110 | 1 | 1 | 1 | |||
| 2 | Масленка | 1.2.Ц6 ГОСТ 19853-74 | 2 | 2 | 2 | |||
| 3 | Шплинт | 6,3х71.019 ГОСТ 397-79 | 1 | 1 | 3 | |||
| 4 | Орех | 2М42х3.6Н.8.019 ГОСТ 5918-73 | 1 | 1 | 4 | |||
| 5 | Упор | 02.0500.022 | 2 | 2 | 5 | |||
| 6 | Втулка | 02.0400.001 | 1 | 1 | 6 | |||
| 7 | Поршень | 02.0500.021 | 1 | 1 | 7 | |||
| 8 | КОЛЬЦО | 045-053-46-2-2 ГОСТ 9833-73 | 1 | 1 | 8 | |||
| 9 | Манжета | 110х140 ГОСТ 6678-72 | 2 | 2 | 9 | |||
| 10 | Ограничитель | 02.0500.023 | 2 | 2 | 10 | |||
| 11 | КОЛЬЦО | 130-140-58-2-2 ГОСТ 9833-73 | 1 | 1 | 11 | |||
| 12 | Защитная шайба | 09.3700.008 | 1 | 1 | 12 | |||
| 13 | Крышка передняя | 09.3700.002 | 1 | 1 | 13 | |||
| 14 | КОЛЬЦО | 100-110-58-2-2 ГОСТ 9833-73 | 1 | 1 | 14 | |||
| 15 | Защитная шайба | 09.3700.007 | 1 | 1 | 15 | |||
| 16 | Втулка | 09.3700.001 | 1 | 1 | 16 | |||
| 17 | КОЛЬЦО | 080-090-58-2-2 ГОСТ 9833-73 | 3 | 3 | 17 | |||
| 18 | Защитная шайба | 09.3700.006 | 3 | 3 | 18 | |||
| 19 | Корпус грязесъемника | 09.3700.003 | 1 | 1 | 19 | |||
| 20 | Шайба | 10.65Г.02.21 ГОСТ 6402-70 | 6 | 6 | 20 | |||
| 21 | Винт | М10х20.66.6е.45.029 ГОСТ 17475-80 | 6 | 6 | 21 | |||
| 22 | Кольцо разрезное | 09.3700.005 | 2 | 2 | 22 | |||
| 23 | Грязесъемник | 09.3700.004 | 1 | 1 | 23 | |||
| 24 | Шток | 35.0105.210 | 1 | 1 | 24 |
