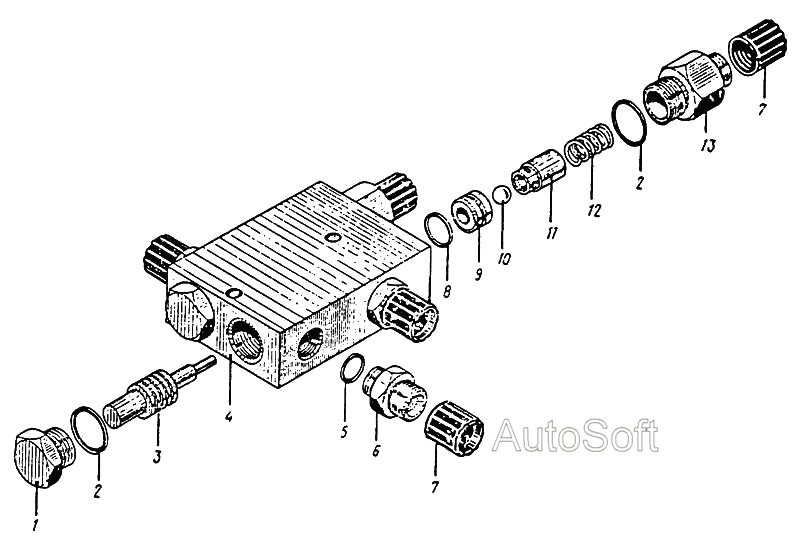

Клапан
100%
Название детали
Пробка
Заводской номер
02.1700.003
Количество на модель
2
№
1
Название детали
КОЛЬЦО
Заводской номер
027-032-30-2-2 ГОСТ 9833-73
Количество на модель
4
№
2
Название детали
Поршень
Заводской номер
10.1905.304
Количество на модель
2
№
3
Название детали
корпус
Заводской номер
10.1905.301
Количество на модель
1
№
4
Название детали
КОЛЬЦО
Заводской номер
018-022-25-2-2 ГОСТ 9833-73
Количество на модель
3
№
5
Название детали
Штуцер
Заводской номер
10.0109.017
Количество на модель
3
№
6
Название детали
Крышка
Заводской номер
1-М24х1,5-Б ГОСТ 22241-76
Количество на модель
5
№
7
Название детали
КОЛЬЦО
Заводской номер
020-025-30-2-2 ГОСТ 9833-73
Количество на модель
2
№
8
Название детали
Гнездо
Заводской номер
10.1905.303
Количество на модель
2
№
9
Название детали
Шар
Заводской номер
III 15.081Н ГОСТ 3722-81
Количество на модель
2
№
10
Название детали
Направляющая пружины
Заводской номер
10.1905.308
Количество на модель
2
№
11
Название детали
Пружина
Заводской номер
10.1905.306
Количество на модель
2
№
12
Название детали
Штуцер
Заводской номер
35.0106.001
Количество на модель
2
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пробка | 02.1700.003 | 2 | 2 | 1 | |||
| 2 | КОЛЬЦО | 027-032-30-2-2 ГОСТ 9833-73 | 4 | 4 | 2 | |||
| 3 | Поршень | 10.1905.304 | 2 | 2 | 3 | |||
| 4 | корпус | 10.1905.301 | 1 | 1 | 4 | |||
| 5 | КОЛЬЦО | 018-022-25-2-2 ГОСТ 9833-73 | 3 | 3 | 5 | |||
| 6 | Штуцер | 10.0109.017 | 3 | 3 | 6 | |||
| 7 | Крышка | 1-М24х1,5-Б ГОСТ 22241-76 | 5 | 5 | 7 | |||
| 8 | КОЛЬЦО | 020-025-30-2-2 ГОСТ 9833-73 | 2 | 2 | 8 | |||
| 9 | Гнездо | 10.1905.303 | 2 | 2 | 9 | |||
| 10 | Шар | III 15.081Н ГОСТ 3722-81 | 2 | 2 | 10 | |||
| 11 | Направляющая пружины | 10.1905.308 | 2 | 2 | 11 | |||
| 12 | Пружина | 10.1905.306 | 2 | 2 | 12 | |||
| 13 | Штуцер | 35.0106.001 | 2 | 2 | 13 |
