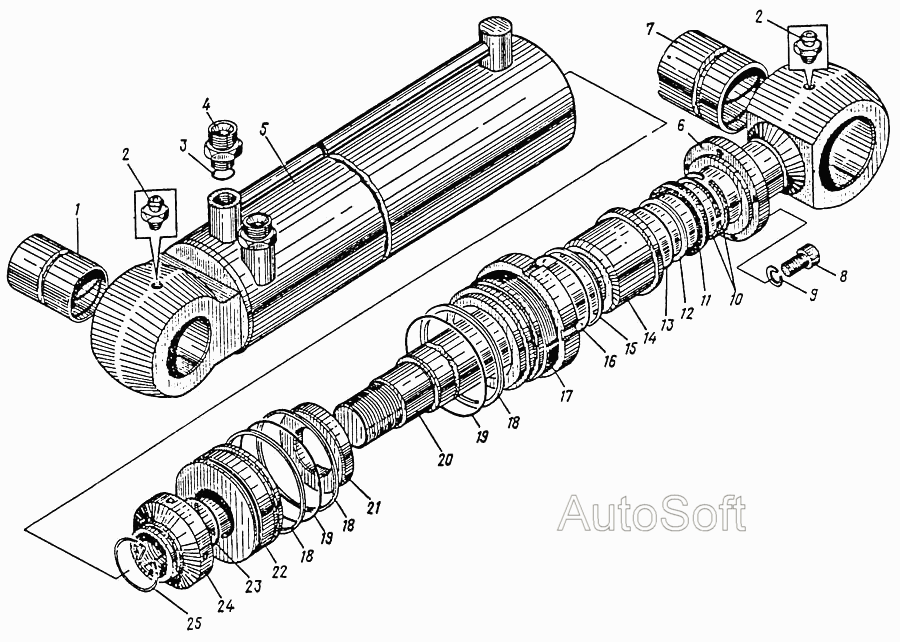

Цилиндр
100%
Название детали
Втулка
Заводской номер
02.0400.001
Количество на модель
1
№
1
Название детали
Масленка
Заводской номер
1.2.Ц6 ГОСТ 19853-74
Количество на модель
2
№
2
Название детали
КОЛЬЦО
Заводской номер
020-025-30-2-2 ГОСТ 9833-73
Количество на модель
2
№
3
Название детали
Штуцер
Заводской номер
09.3500.003
Количество на модель
2
№
4
Название детали
Цилиндр
Заводской номер
35.3500.110
Количество на модель
1
№
5
Название детали
Корпус грязесъемника
Заводской номер
09.3600.003
Количество на модель
1
№
6
Название детали
Втулка
Заводской номер
35.3500.203
Количество на модель
1
№
7
Название детали
Винт
Заводской номер
М10х20.66.6е.45.029 ГОСТ 17475-80
Количество на модель
4
№
8
Название детали
Шайба
Заводской номер
10.65Г.02.21 ГОСТ 6402-70
Количество на модель
4
№
9
Название детали
Кольцо разъемное
Заводской номер
09.3600.005
Количество на модель
2
№
10
Название детали
Грязесъемник
Заводской номер
09.3600.004
Количество на модель
1
№
11
Название детали
Защитная шайба
Заводской номер
09.3600.006
Количество на модель
3
№
12
Название детали
КОЛЬЦО
Заводской номер
070-080-58-2-2 ГОСТ 9833-73
Количество на модель
1
№
13
Название детали
Втулка
Заводской номер
09.3600.001
Количество на модель
1
№
14
Название детали
Защитная шайба
Заводской номер
09.3600.007
Количество на модель
1
№
15
Название детали
КОЛЬЦО
Заводской номер
090-100-58-2-2 ГОСТ 9833-73
Количество на модель
1
№
16
Название детали
Крышка передняя
Заводской номер
35.3500.301
Количество на модель
1
№
17
Название детали
Защитная шайба
Заводской номер
10.0110.009
Количество на модель
1
№
18
Название детали
КОЛЬЦО
Заводской номер
115-125-58-2-2 ГОСТ 9833-73
Количество на модель
3
№
19
Название детали
Шток
Заводской номер
35.3500.210
Количество на модель
1
№
20
Название детали
Упор
Заводской номер
35.3500.004
Количество на модель
1
№
21
Название детали
Поршень
Заводской номер
35.3500.003
Количество на модель
1
№
22
Название детали
КОЛЬЦО
Заводской номер
055-060-30-2-2 ГОСТ 9833-73
Количество на модель
1
№
23
Название детали
Орех
Заводской номер
35.3500.001
Количество на модель
1
№
24
Название детали
КОЛЬЦО
Заводской номер
35.3500.002
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | 02.0400.001 | 1 | 1 | 1 | |||
| 2 | Масленка | 1.2.Ц6 ГОСТ 19853-74 | 2 | 2 | 2 | |||
| 3 | КОЛЬЦО | 020-025-30-2-2 ГОСТ 9833-73 | 2 | 2 | 3 | |||
| 4 | Штуцер | 09.3500.003 | 2 | 2 | 4 | |||
| 5 | Цилиндр | 35.3500.110 | 1 | 1 | 5 | |||
| 6 | Корпус грязесъемника | 09.3600.003 | 1 | 1 | 6 | |||
| 7 | Втулка | 35.3500.203 | 1 | 1 | 7 | |||
| 8 | Винт | М10х20.66.6е.45.029 ГОСТ 17475-80 | 4 | 4 | 8 | |||
| 9 | Шайба | 10.65Г.02.21 ГОСТ 6402-70 | 4 | 4 | 9 | |||
| 10 | Кольцо разъемное | 09.3600.005 | 2 | 2 | 10 | |||
| 11 | Грязесъемник | 09.3600.004 | 1 | 1 | 11 | |||
| 12 | Защитная шайба | 09.3600.006 | 3 | 3 | 12 | |||
| 13 | КОЛЬЦО | 070-080-58-2-2 ГОСТ 9833-73 | 1 | 1 | 13 | |||
| 14 | Втулка | 09.3600.001 | 1 | 1 | 14 | |||
| 15 | Защитная шайба | 09.3600.007 | 1 | 1 | 15 | |||
| 16 | КОЛЬЦО | 090-100-58-2-2 ГОСТ 9833-73 | 1 | 1 | 16 | |||
| 17 | Крышка передняя | 35.3500.301 | 1 | 1 | 17 | |||
| 18 | Защитная шайба | 10.0110.009 | 1 | 1 | 18 | |||
| 19 | КОЛЬЦО | 115-125-58-2-2 ГОСТ 9833-73 | 3 | 3 | 19 | |||
| 20 | Шток | 35.3500.210 | 1 | 1 | 20 | |||
| 21 | Упор | 35.3500.004 | 1 | 1 | 21 | |||
| 22 | Поршень | 35.3500.003 | 1 | 1 | 22 | |||
| 23 | КОЛЬЦО | 055-060-30-2-2 ГОСТ 9833-73 | 1 | 1 | 23 | |||
| 24 | Орех | 35.3500.001 | 1 | 1 | 24 | |||
| 25 | КОЛЬЦО | 35.3500.002 | 1 | 1 | 25 |
