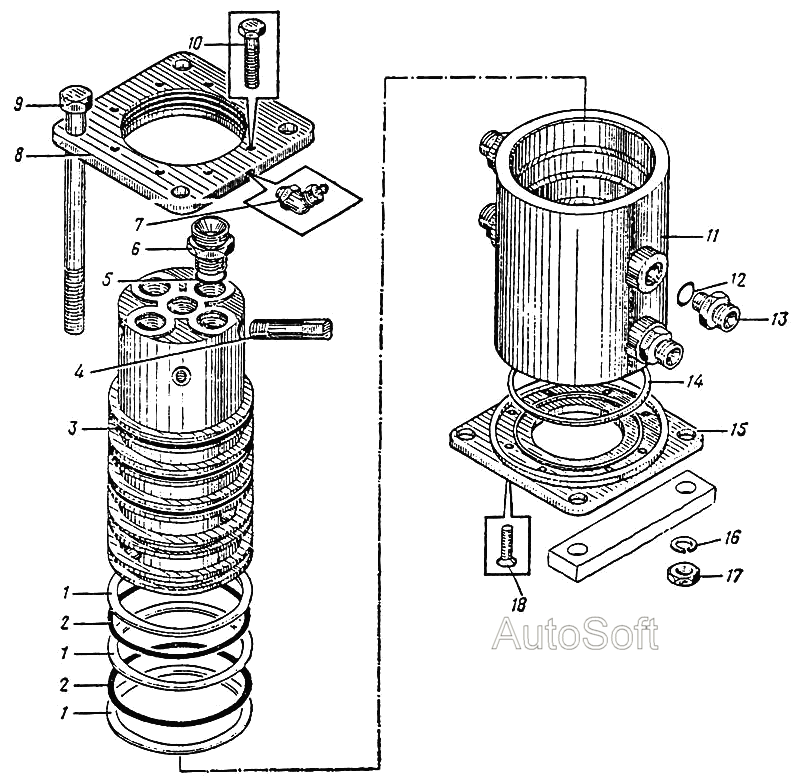

Коллектор центральный
100%
Название детали
Защитная шайба
Заводской номер
09.3700.008
Количество на модель
8
№
1
Название детали
КОЛЬЦО
Заводской номер
130-140-58-2-2 ГОСТ 9833-73
Количество на модель
5
№
2
Название детали
Колонка
Заводской номер
09.1900.004
Количество на модель
1
№
3
Название детали
Стержень
Заводской номер
02.1900.011
Количество на модель
2
№
4
Название детали
КОЛЬЦО
Заводской номер
027-032-30-2-2 ГОСТ 9833-73
Количество на модель
4
№
5
Название детали
Штуцер
Заводской номер
09.1900.015
Количество на модель
4
№
6
Название детали
Масленка
Заводской номер
2.2.90Кд6 ГОСТ 19853-74
Количество на модель
2
№
7
Название детали
Фланец
Заводской номер
09.1900.016
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
09.1900.014
Количество на модель
4
№
9
Название детали
Болт
Заводской номер
М6х25.58.019 ГОСТ 7798-70
Количество на модель
8
№
10
Название детали
корпус
Заводской номер
35.0107.100
Количество на модель
1
№
11
Название детали
КОЛЬЦО
Заводской номер
018-022-25-2-2 ГОСТ 9833-73
Количество на модель
4
№
12
Название детали
Штуцер
Заводской номер
10.0109.017
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
02.1900.003
Количество на модель
1
№
14
Название детали
Фланец
Заводской номер
09.1900.010
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
16.65Г.019 ГОСТ 6402-70
Количество на модель
4
№
16
Название детали
Орех
Заводской номер
М16.5.20.019 ГОСТ 5915-70
Количество на модель
8
№
17
Название детали
Винт
Заводской номер
2М6х16.58.019 ГОСТ 17475-80
Количество на модель
8
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Защитная шайба | 09.3700.008 | 8 | 8 | 1 | |||
| 2 | КОЛЬЦО | 130-140-58-2-2 ГОСТ 9833-73 | 5 | 5 | 2 | |||
| 3 | Колонка | 09.1900.004 | 1 | 1 | 3 | |||
| 4 | Стержень | 02.1900.011 | 2 | 2 | 4 | |||
| 5 | КОЛЬЦО | 027-032-30-2-2 ГОСТ 9833-73 | 4 | 4 | 5 | |||
| 6 | Штуцер | 09.1900.015 | 4 | 4 | 6 | |||
| 7 | Масленка | 2.2.90Кд6 ГОСТ 19853-74 | 2 | 2 | 7 | |||
| 8 | Фланец | 09.1900.016 | 1 | 1 | 8 | |||
| 9 | Болт | 09.1900.014 | 4 | 4 | 9 | |||
| 10 | Болт | М6х25.58.019 ГОСТ 7798-70 | 8 | 8 | 10 | |||
| 11 | корпус | 35.0107.100 | 1 | 1 | 11 | |||
| 12 | КОЛЬЦО | 018-022-25-2-2 ГОСТ 9833-73 | 4 | 4 | 12 | |||
| 13 | Штуцер | 10.0109.017 | 4 | 4 | 13 | |||
| 14 | Шайба | 02.1900.003 | 1 | 1 | 14 | |||
| 15 | Фланец | 09.1900.010 | 1 | 1 | 15 | |||
| 16 | Шайба | 16.65Г.019 ГОСТ 6402-70 | 4 | 4 | 16 | |||
| 17 | Орех | М16.5.20.019 ГОСТ 5915-70 | 8 | 8 | 17 | |||
| 18 | Винт | 2М6х16.58.019 ГОСТ 17475-80 | 8 | 8 | 18 |
