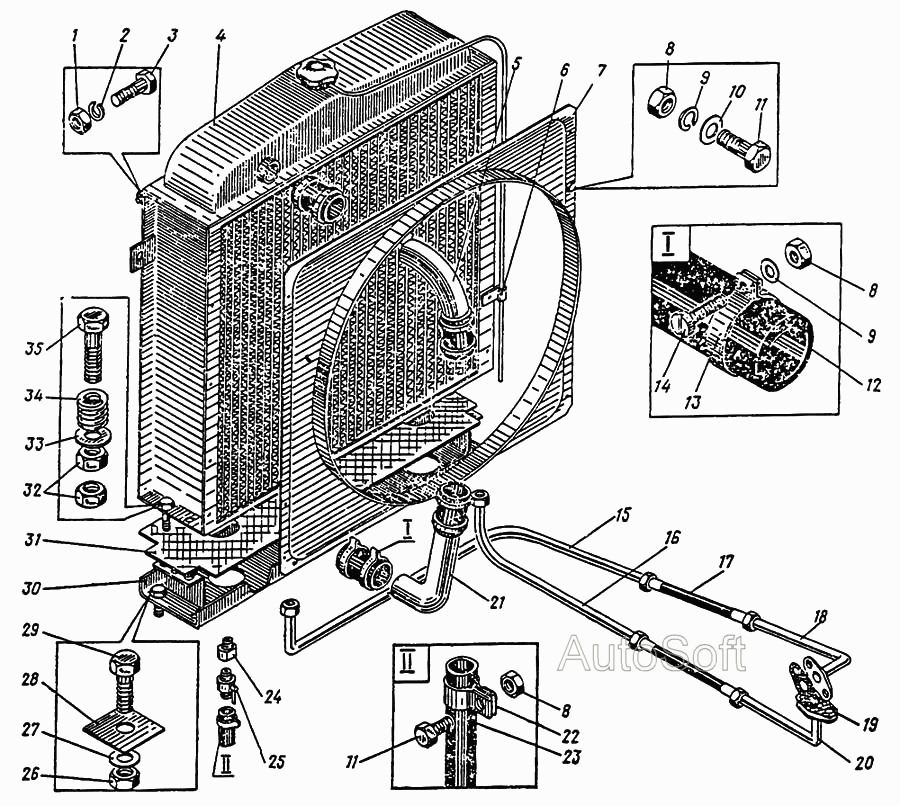

Установка водяного и масляного радиатора
100%
Название детали
Орех
Заводской номер
М8.5.20.02 ГОСТ 5915-70
Количество на модель
4
№
1
Название детали
Шайба
Заводской номер
8 65Г.02.21 ГОСТ 6402-70
Количество на модель
4
№
2
Название детали
Болт
Заводской номер
М8х25.46.02 ГОСТ 7798-70
Количество на модель
4
№
3
Название детали
Радиатор водомасляный в сборе
Заводской номер
СМД 15К-22С15-2
Количество на модель
1
№
4
Название детали
Трубка
Заводской номер
02.1202.003
Количество на модель
1
№
5
Название детали
Скоба
Заводской номер
09.1000.038
Количество на модель
1
№
6
Название детали
Диффузор
Заводской номер
10.1201.004
Количество на модель
1
№
7
Название детали
Орех
Заводской номер
М6.5.20.02 ГОСТ 5915-70
Количество на модель
19
№
8
Название детали
Шайба
Заводской номер
10 65Г.02.21 ГОСТ 6402-70
Количество на модель
10
№
9
Название детали
Шайба
Заводской номер
6.01.02 ГОСТ 11371-78
Количество на модель
18
№
10
Название детали
Болт
Заводской номер
М6х16.46.02 ГОСТ 7798-70
Количество на модель
11
№
11
Название детали
Рукав
Заводской номер
40х54,5-16 L=80 ГОСТ 10362-76
Количество на модель
4
№
12
Название детали
Хомут
Заводской номер
26.6700.004
Количество на модель
8
№
13
Название детали
Винт
Заводской номер
М6х35.46.02 ГОСТ 1491-72
Количество на модель
8
№
14
Название детали
Трубка
Заводской номер
02.1202.220
Количество на модель
1
№
15
Название детали
Трубка
Заводской номер
02.1202.320
Количество на модель
1
№
16
Название детали
Шланг
Заводской номер
74-08046-В
Количество на модель
1
№
17
Название детали
Трубка
Заводской номер
02.1202.210
Количество на модель
1
№
18
Название детали
прокладка
Заводской номер
02.1202.014
Количество на модель
2
№
19
Название детали
Трубка
Заводской номер
02.1202.310
Количество на модель
1
№
20
Название детали
Трубка
Заводской номер
02.1202.002
Количество на модель
1
№
21
Название детали
Хомут
Заводской номер
02.1200.006
Количество на модель
1
№
22
Название детали
Рукав
Заводской номер
10х19-16 L=500 ГОСТ 10362-76
Количество на модель
1
№
23
Название детали
Переходник
Заводской номер
02.1202.016
Количество на модель
1
№
24
Название детали
Краник спускной
Заводской номер
Кр-2
Количество на модель
1
№
25
Название детали
Орех
Заводской номер
М12.5.20.02 ГОСТ 5915-70
Количество на модель
8
№
26
Название детали
Шайба
Заводской номер
12.01.02 ГОСТ 11371-78
Количество на модель
4
№
27
Название детали
Регулировочная шайба
Заводской номер
02.1202.012
Количество на модель
8
№
28
Название детали
Болт
Заводской номер
М12х40.46.02 ГОСТ 7798-70
Количество на модель
4
№
29
Название детали
Траверс
Заводской номер
02.1202.100
Количество на модель
1
№
30
Название детали
прокладка
Заводской номер
02.1202.009
Количество на модель
1
№
31
Название детали
Орех
Заводской номер
М10.5.20.02 ГОСТ 5915-70
Количество на модель
8
№
32
Название детали
Шайба
Заводской номер
10.01.02 ГОСТ 11371-78
Количество на модель
4
№
33
Название детали
Пружина
Заводской номер
02.1202.011
Количество на модель
4
№
34
Название детали
Болт
Заводской номер
М10х50.46.02 ГОСТ 7798-70
Количество на модель
4
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Орех | М8.5.20.02 ГОСТ 5915-70 | 4 | 4 | 1 | |||
| 2 | Шайба | 8 65Г.02.21 ГОСТ 6402-70 | 4 | 4 | 2 | |||
| 3 | Болт | М8х25.46.02 ГОСТ 7798-70 | 4 | 4 | 3 | |||
| 4 | Радиатор водомасляный в сборе | СМД 15К-22С15-2 | 1 | 1 | 4 | |||
| 5 | Трубка | 02.1202.003 | 1 | 1 | 5 | |||
| 6 | Скоба | 09.1000.038 | 1 | 1 | 6 | |||
| 7 | Диффузор | 10.1201.004 | 1 | 1 | 7 | |||
| 8 | Орех | М6.5.20.02 ГОСТ 5915-70 | 19 | 19 | 8 | |||
| 9 | Шайба | 10 65Г.02.21 ГОСТ 6402-70 | 10 | 10 | 9 | |||
| 10 | Шайба | 6.01.02 ГОСТ 11371-78 | 18 | 18 | 10 | |||
| 11 | Болт | М6х16.46.02 ГОСТ 7798-70 | 11 | 11 | 11 | |||
| 12 | Рукав | 40х54,5-16 L=80 ГОСТ 10362-76 | 4 | 4 | 12 | |||
| 13 | Хомут | 26.6700.004 | 8 | 8 | 13 | |||
| 14 | Винт | М6х35.46.02 ГОСТ 1491-72 | 8 | 8 | 14 | |||
| 15 | Трубка | 02.1202.220 | 1 | 1 | 15 | |||
| 16 | Трубка | 02.1202.320 | 1 | 1 | 16 | |||
| 17 | Шланг | 74-08046-В | 1 | 1 | 17 | |||
| 18 | Трубка | 02.1202.210 | 1 | 1 | 18 | |||
| 19 | прокладка | 02.1202.014 | 2 | 2 | 19 | |||
| 20 | Трубка | 02.1202.310 | 1 | 1 | 20 | |||
| 21 | Трубка | 02.1202.002 | 1 | 1 | 21 | |||
| 22 | Хомут | 02.1200.006 | 1 | 1 | 22 | |||
| 23 | Рукав | 10х19-16 L=500 ГОСТ 10362-76 | 1 | 1 | 23 | |||
| 24 | Переходник | 02.1202.016 | 1 | 1 | 24 | |||
| 25 | Краник спускной | Кр-2 | 1 | 1 | 25 | |||
| 26 | Орех | М12.5.20.02 ГОСТ 5915-70 | 8 | 8 | 26 | |||
| 27 | Шайба | 12.01.02 ГОСТ 11371-78 | 4 | 4 | 27 | |||
| 28 | Регулировочная шайба | 02.1202.012 | 8 | 8 | 28 | |||
| 29 | Болт | М12х40.46.02 ГОСТ 7798-70 | 4 | 4 | 29 | |||
| 30 | Траверс | 02.1202.100 | 1 | 1 | 30 | |||
| 31 | прокладка | 02.1202.009 | 1 | 1 | 31 | |||
| 32 | Орех | М10.5.20.02 ГОСТ 5915-70 | 8 | 8 | 32 | |||
| 33 | Шайба | 10.01.02 ГОСТ 11371-78 | 4 | 4 | 33 | |||
| 34 | Пружина | 02.1202.011 | 4 | 4 | 34 | |||
| 35 | Болт | М10х50.46.02 ГОСТ 7798-70 | 4 | 4 | 35 |
