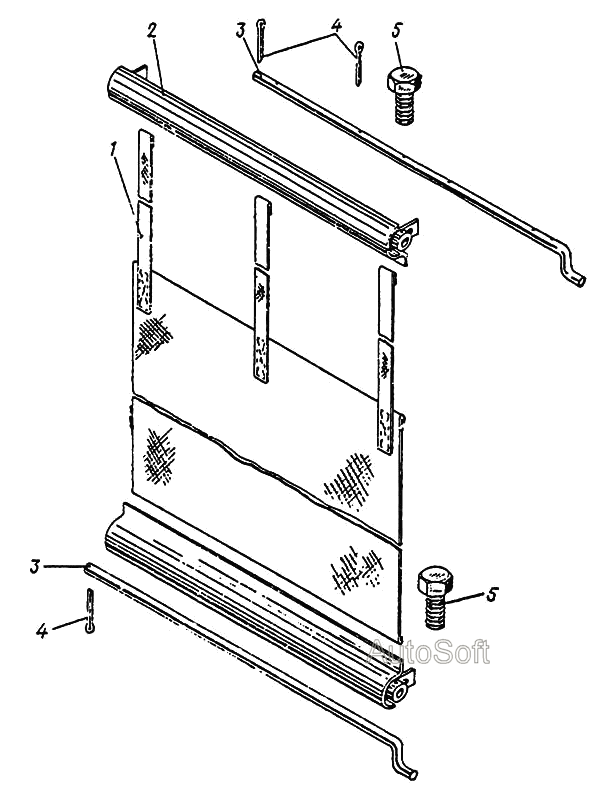

Установка шторки
100%
Название детали
Шторка в сборе
Заводской номер
09.1206.100
Количество на модель
1
№
1
Название детали
Направляющая в сборе
Заводской номер
09.1206.200
Количество на модель
2
№
2
Название детали
Вот
Заводской номер
09.1206.001
Количество на модель
2
№
3
Название детали
Шплинт
Заводской номер
2,5х16.002 ГОСТ 397-79
Количество на модель
11
№
4
Название детали
Болт
Заводской номер
М6х16.46.02 ГОСТ 7798-70
Количество на модель
2
№
5
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шторка в сборе | 09.1206.100 | 1 | 1 | 1 | |||
| 2 | Направляющая в сборе | 09.1206.200 | 2 | 2 | 2 | |||
| 3 | Вот | 09.1206.001 | 2 | 2 | 3 | |||
| 4 | Шплинт | 2,5х16.002 ГОСТ 397-79 | 11 | 11 | 4 | |||
| 5 | Болт | М6х16.46.02 ГОСТ 7798-70 | 2 | 2 | 5 |
