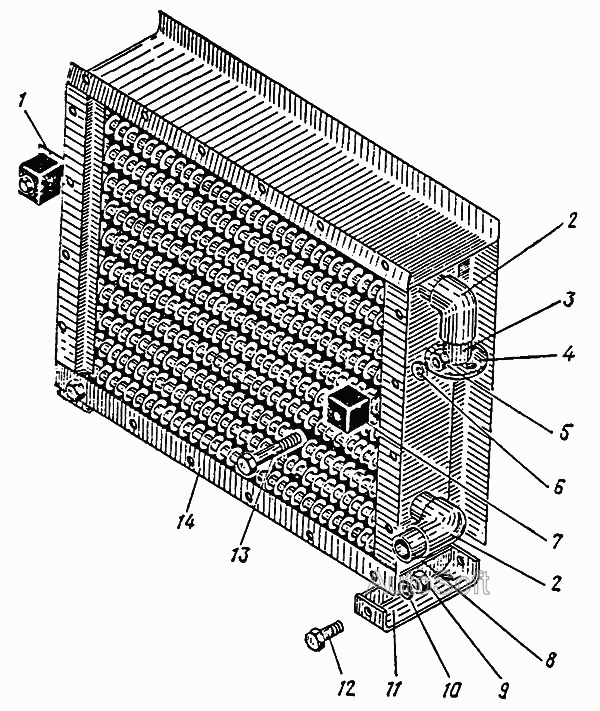

Установка маслоохладителя
100%
Название детали
Лист
Заводской номер
02.1202.064
Количество на модель
1
№
1
Название детали
Патрубок
Заводской номер
09.1215.003
Количество на модель
2
№
2
Название детали
Труба
Заводской номер
09.1215.101
Количество на модель
1
№
3
Название детали
Фланец
Заводской номер
09.1209.002
Количество на модель
1
№
4
Название детали
Орех
Заводской номер
М8.5.20.029 ГОСТ 5915-70
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
8.65Г.02.21 ГОСТ 6402-70
Количество на модель
2
№
6
Название детали
АМОРТИЗАТОР
Заводской номер
02.1209.003
Количество на модель
2
№
7
Название детали
Патрубок
Заводской номер
09.2136.003
Количество на модель
1
№
8
Название детали
Орех
Заводской номер
М10.5.20.029 ГОСТ 5915-70
Количество на модель
4
№
9
Название детали
Шайба
Заводской номер
10.65Г.02.21 ГОСТ 6402-70
Количество на модель
4
№
10
Название детали
Кронштейн
Заводской номер
09.1217.010
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
М10х25.46.029 ГОСТ 7798-70
Количество на модель
4
№
12
Название детали
Болт
Заводской номер
М8х75.46.029 ГОСТ 7798-70
Количество на модель
2
№
13
Название детали
Калорифер
Заводской номер
КМ6-СК-1
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Лист | 02.1202.064 | 1 | 1 | 1 | |||
| 2 | Патрубок | 09.1215.003 | 2 | 2 | 2 | |||
| 3 | Труба | 09.1215.101 | 1 | 1 | 3 | |||
| 4 | Фланец | 09.1209.002 | 1 | 1 | 4 | |||
| 5 | Орех | М8.5.20.029 ГОСТ 5915-70 | 2 | 2 | 5 | |||
| 6 | Шайба | 8.65Г.02.21 ГОСТ 6402-70 | 2 | 2 | 6 | |||
| 7 | АМОРТИЗАТОР | 02.1209.003 | 2 | 2 | 7 | |||
| 8 | Патрубок | 09.2136.003 | 1 | 1 | 8 | |||
| 9 | Орех | М10.5.20.029 ГОСТ 5915-70 | 4 | 4 | 9 | |||
| 10 | Шайба | 10.65Г.02.21 ГОСТ 6402-70 | 4 | 4 | 10 | |||
| 11 | Кронштейн | 09.1217.010 | 2 | 2 | 11 | |||
| 12 | Болт | М10х25.46.029 ГОСТ 7798-70 | 4 | 4 | 12 | |||
| 13 | Болт | М8х75.46.029 ГОСТ 7798-70 | 2 | 2 | 13 | |||
| 14 | Калорифер | КМ6-СК-1 | 1 | 1 | 14 |
