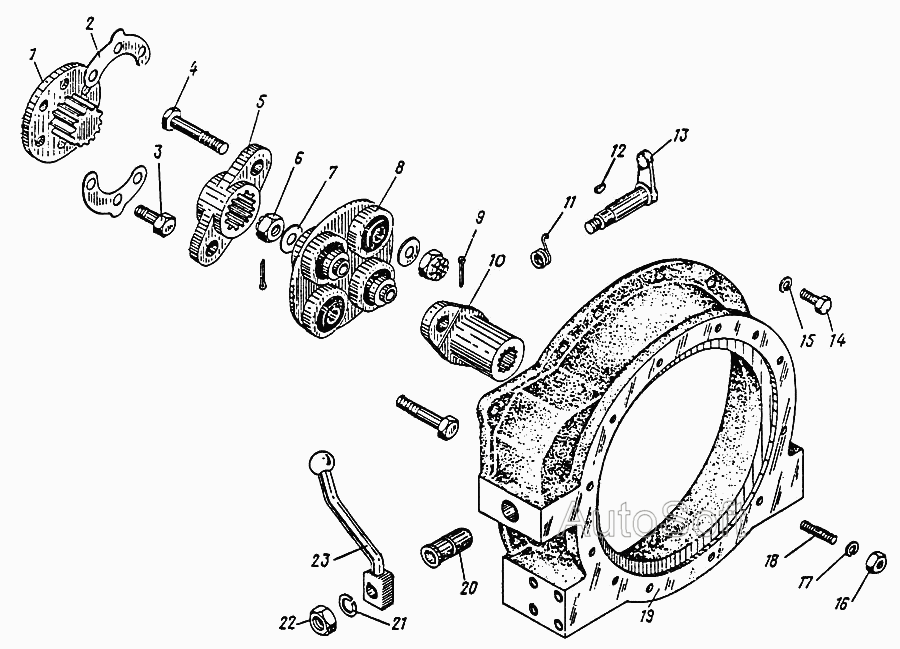

Установка насоса
100%
Название детали
Фланец
Заводской номер
02.1213.001
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
02.1213.008
Количество на модель
2
№
2
Название детали
Болт специальный
Заводской номер
02.1203.006
Количество на модель
6
№
3
Название детали
Болт
Заводской номер
02.1213.009
Количество на модель
4
№
4
Название детали
Вилка ведущая
Заводской номер
02.1213.002
Количество на модель
1
№
5
Название детали
Орех
Заводской номер
М16.8.45.02 ГОСТ 5918-73
Количество на модель
4
№
6
Название детали
Шайба
Заводской номер
01.4300.002
Количество на модель
4
№
7
Название детали
Карданная головка
Заводской номер
А36-С2
Количество на модель
1
№
8
Название детали
Шплинт
Заводской номер
4х40.012 ГОСТ 397-79
Количество на модель
4
№
9
Название детали
Вилка ведомая
Заводской номер
09.1213.003
Количество на модель
1
№
10
Название детали
Пружина рычага
Заводской номер
14-2129
Количество на модель
1
№
11
Название детали
Шпонка сегментная
Заводской номер
4х6,5 ГОСТ 24071-80
Количество на модель
1
№
12
Название детали
Рычаг
Заводской номер
14-21С10
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
М12х35.46.02 ГОСТ 7798-70
Количество на модель
12
№
14
Название детали
Шайба
Заводской номер
12.65Г.02.21 ГОСТ 6402-70
Количество на модель
12
№
15
Название детали
Орех
Заводской номер
М10.8.45.02 ГОСТ 5915-70
Количество на модель
12
№
16
Название детали
Шайба
Заводской номер
10.65Г.02.21 ГОСТ 6402-70
Количество на модель
12
№
17
Название детали
Шпилька
Заводской номер
М10-6gх35.10.9.40Х.019 ГОСТ 22034-76
Количество на модель
12
№
18
Название детали
Фланец- переходник
Заводской номер
09.1213.002
Количество на модель
1
№
19
Название детали
Втулка оси рычага
Заводской номер
02.1213.013
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
14.65Г.02.21 ГОСТ 6402-70
Количество на модель
1
№
21
Название детали
Орех
Заводской номер
2М14.5.20.02 ГОСТ 5916-70
Количество на модель
1
№
22
Название детали
Рычаг включения
Заводской номер
02.1203.008
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | 02.1213.001 | 1 | 1 | 1 | |||
| 2 | Шайба | 02.1213.008 | 2 | 2 | 2 | |||
| 3 | Болт специальный | 02.1203.006 | 6 | 6 | 3 | |||
| 4 | Болт | 02.1213.009 | 4 | 4 | 4 | |||
| 5 | Вилка ведущая | 02.1213.002 | 1 | 1 | 5 | |||
| 6 | Орех | М16.8.45.02 ГОСТ 5918-73 | 4 | 4 | 6 | |||
| 7 | Шайба | 01.4300.002 | 4 | 4 | 7 | |||
| 8 | Карданная головка | А36-С2 | 1 | 1 | 8 | |||
| 9 | Шплинт | 4х40.012 ГОСТ 397-79 | 4 | 4 | 9 | |||
| 10 | Вилка ведомая | 09.1213.003 | 1 | 1 | 10 | |||
| 11 | Пружина рычага | 14-2129 | 1 | 1 | 11 | |||
| 12 | Шпонка сегментная | 4х6,5 ГОСТ 24071-80 | 1 | 1 | 12 | |||
| 13 | Рычаг | 14-21С10 | 1 | 1 | 13 | |||
| 14 | Болт | М12х35.46.02 ГОСТ 7798-70 | 12 | 12 | 14 | |||
| 15 | Шайба | 12.65Г.02.21 ГОСТ 6402-70 | 12 | 12 | 15 | |||
| 16 | Орех | М10.8.45.02 ГОСТ 5915-70 | 12 | 12 | 16 | |||
| 17 | Шайба | 10.65Г.02.21 ГОСТ 6402-70 | 12 | 12 | 17 | |||
| 18 | Шпилька | М10-6gх35.10.9.40Х.019 ГОСТ 22034-76 | 12 | 12 | 18 | |||
| 19 | Фланец- переходник | 09.1213.002 | 1 | 1 | 19 | |||
| 20 | Втулка оси рычага | 02.1213.013 | 1 | 1 | 20 | |||
| 21 | Шайба | 14.65Г.02.21 ГОСТ 6402-70 | 1 | 1 | 21 | |||
| 22 | Орех | 2М14.5.20.02 ГОСТ 5916-70 | 1 | 1 | 22 | |||
| 23 | Рычаг включения | 02.1203.008 | 1 | 1 | 23 |
