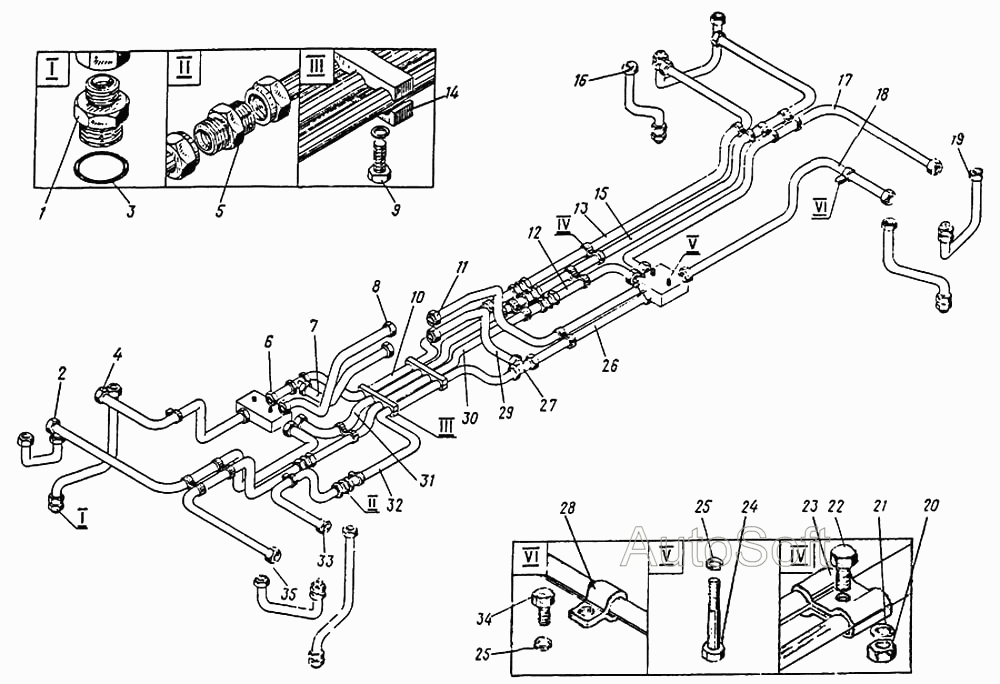

Гидроразводка хода
100%
Название детали
Штуцер
Заводской номер
10.1600.017
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
35.0108.030
Количество на модель
1
№
2
Название детали
КОЛЬЦО
Заводской номер
027-032-30-2-2 ГОСТ 9833-73
Количество на модель
8
№
3
Название детали
Труба
Заводской номер
35.0108.040
Количество на модель
1
№
4
Название детали
Штуцер
Заводской номер
10.1905.066
Количество на модель
5
№
5
Название детали
Труба
Заводской номер
35.0108.050
Количество на модель
1
№
6
Название детали
Труба
Заводской номер
35.0108.060
Количество на модель
1
№
7
Название детали
Труба
Заводской номер
35.0108.070
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
М8х30.56.35.019 ГОСТ 7798-70
Количество на модель
4
№
9
Название детали
Труба
Заводской номер
35.0108.080
Количество на модель
1
№
10
Название детали
Труба
Заводской номер
35.0108.160
Количество на модель
1
№
11
Название детали
Труба
Заводской номер
35.0108.150
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
35.0108.190
Количество на модель
1
№
13
Название детали
Хомут
Заводской номер
35.0108.002
Количество на модель
2
№
14
Название детали
Труба
Заводской номер
35.0108.180
Количество на модель
1
№
15
Название детали
Труба
Заводской номер
35.0108.020
Количество на модель
4
№
16
Название детали
Труба
Заводской номер
35.0108.210
Количество на модель
1
№
17
Название детали
Труба
Заводской номер
35.0108.220
Количество на модель
1
№
18
Название детали
Труба
Заводской номер
35.0108.010
Количество на модель
4
№
19
Название детали
Орех
Заводской номер
М10.5.20.019 ГОСТ 5915-70
Количество на модель
11
№
20
Название детали
Шайба
Заводской номер
10.65Г.019 ГОСТ 6402-70
Количество на модель
11
№
21
Название детали
Болт
Заводской номер
М10х25.56.35.019 ГОСТ 7798-70
Количество на модель
11
№
22
Название детали
Скоба
Заводской номер
03.6700.054
Количество на модель
22
№
23
Название детали
Болт
Заводской номер
М8х60.56.35.019 ГОСТ 7798-70
Количество на модель
4
№
24
Название детали
Шайба
Заводской номер
8.65Г.019 ГОСТ 6402-70
Количество на модель
13
№
25
Название детали
Труба
Заводской номер
35.0108.230
Количество на модель
1
№
26
Название детали
Тройник
Заводской номер
10.1905.052
Количество на модель
2
№
27
Название детали
Хомут
Заводской номер
09.2100.027
Количество на модель
4
№
28
Название детали
Труба
Заводской номер
35.0108.170
Количество на модель
1
№
29
Название детали
Труба
Заводской номер
35.0108.110
Количество на модель
1
№
30
Название детали
Труба
Заводской номер
35.0108.090
Количество на модель
1
№
31
Название детали
Труба
Заводской номер
35.0108.120
Количество на модель
1
№
32
Название детали
Труба
Заводской номер
35.0108.140
Количество на модель
1
№
33
Название детали
Болт
Заводской номер
М8х20.56.35.019 ГОСТ 7798-70
Количество на модель
5
№
34
Название детали
Труба
Заводской номер
35.0108.130
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | 10.1600.017 | 1 | 1 | 1 | |||
| 2 | Труба | 35.0108.030 | 1 | 1 | 2 | |||
| 3 | КОЛЬЦО | 027-032-30-2-2 ГОСТ 9833-73 | 8 | 8 | 3 | |||
| 4 | Труба | 35.0108.040 | 1 | 1 | 4 | |||
| 5 | Штуцер | 10.1905.066 | 5 | 5 | 5 | |||
| 6 | Труба | 35.0108.050 | 1 | 1 | 6 | |||
| 7 | Труба | 35.0108.060 | 1 | 1 | 7 | |||
| 8 | Труба | 35.0108.070 | 1 | 1 | 8 | |||
| 9 | Болт | М8х30.56.35.019 ГОСТ 7798-70 | 4 | 4 | 9 | |||
| 10 | Труба | 35.0108.080 | 1 | 1 | 10 | |||
| 11 | Труба | 35.0108.160 | 1 | 1 | 11 | |||
| 12 | Труба | 35.0108.150 | 1 | 1 | 12 | |||
| 13 | Труба | 35.0108.190 | 1 | 1 | 13 | |||
| 14 | Хомут | 35.0108.002 | 2 | 2 | 14 | |||
| 15 | Труба | 35.0108.180 | 1 | 1 | 15 | |||
| 16 | Труба | 35.0108.020 | 4 | 4 | 16 | |||
| 17 | Труба | 35.0108.210 | 1 | 1 | 17 | |||
| 18 | Труба | 35.0108.220 | 1 | 1 | 18 | |||
| 19 | Труба | 35.0108.010 | 4 | 4 | 19 | |||
| 20 | Орех | М10.5.20.019 ГОСТ 5915-70 | 11 | 11 | 20 | |||
| 21 | Шайба | 10.65Г.019 ГОСТ 6402-70 | 11 | 11 | 21 | |||
| 22 | Болт | М10х25.56.35.019 ГОСТ 7798-70 | 11 | 11 | 22 | |||
| 23 | Скоба | 03.6700.054 | 22 | 22 | 23 | |||
| 24 | Болт | М8х60.56.35.019 ГОСТ 7798-70 | 4 | 4 | 24 | |||
| 25 | Шайба | 8.65Г.019 ГОСТ 6402-70 | 13 | 13 | 25 | |||
| 26 | Труба | 35.0108.230 | 1 | 1 | 26 | |||
| 27 | Тройник | 10.1905.052 | 2 | 2 | 27 | |||
| 28 | Хомут | 09.2100.027 | 4 | 4 | 28 | |||
| 29 | Труба | 35.0108.170 | 1 | 1 | 29 | |||
| 30 | Труба | 35.0108.110 | 1 | 1 | 30 | |||
| 31 | Труба | 35.0108.090 | 1 | 1 | 31 | |||
| 32 | Труба | 35.0108.120 | 1 | 1 | 32 | |||
| 33 | Труба | 35.0108.140 | 1 | 1 | 33 | |||
| 34 | Болт | М8х20.56.35.019 ГОСТ 7798-70 | 5 | 5 | 34 | |||
| 35 | Труба | 35.0108.130 | 1 | 1 | 35 |
