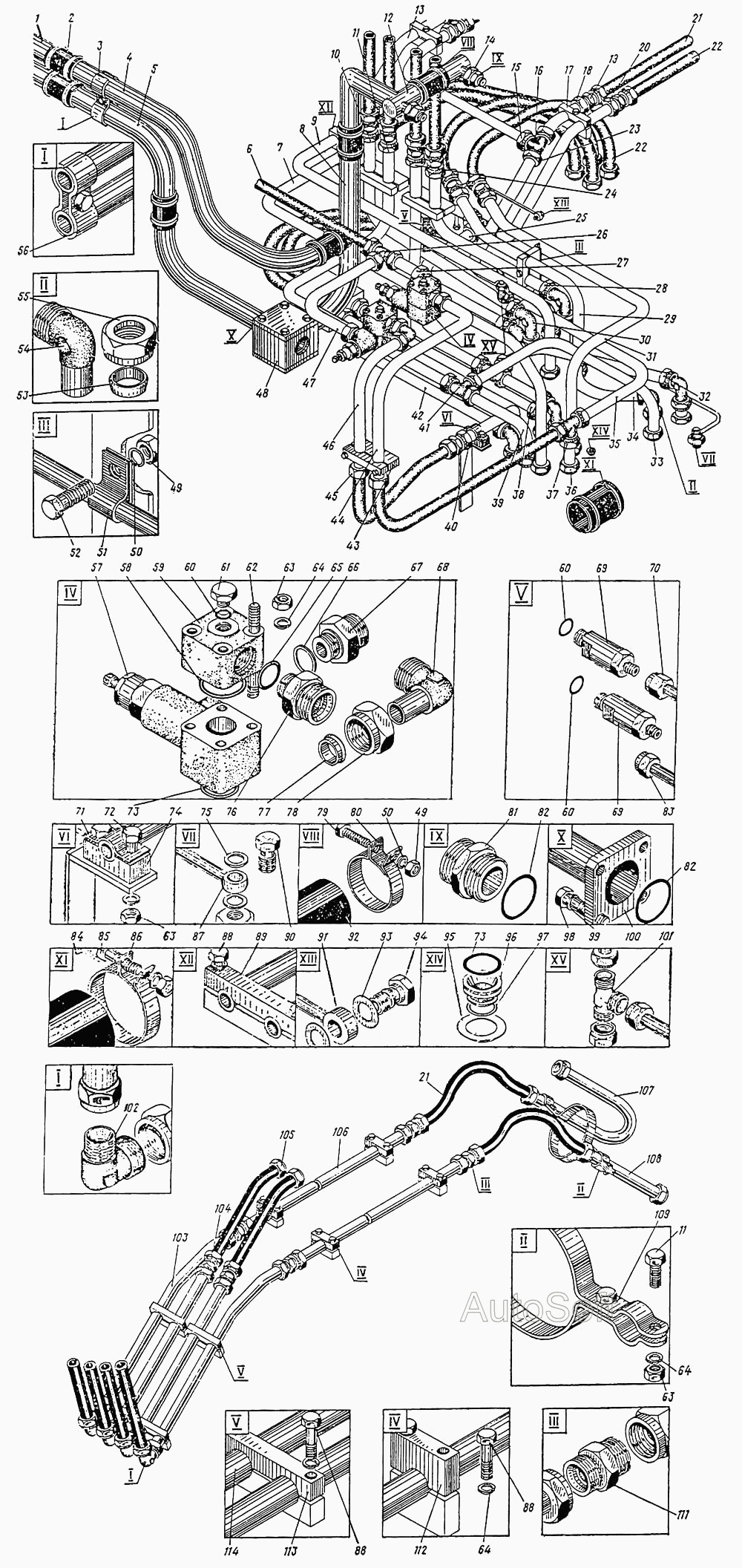

Гидроразводка поворотной части
100%
Название детали
Труба с фланцем
Заводской номер
09.2150.000
Количество на модель
1
№
1
Название детали
Рукав
Заводской номер
50х60, 5-16 L=200 ГОСТ 10362-76
Количество на модель
5
№
2
Название детали
Хомут
Заводской номер
09.2100.030
Количество на модель
2
№
3
Название детали
Труба
Заводской номер
35.0300.014
Количество на модель
1
№
4
Название детали
Труба крана III
Заводской номер
09.2138.000
Количество на модель
1
№
5
Название детали
Рукав
Заводской номер
РВД-23-650У ТУ 22-3125-74
Количество на модель
1
№
6
Название детали
Труба
Заводской номер
35.0300.250
Количество на модель
1
№
7
Название детали
Труба крана I
Заводской номер
09.2136.000
Количество на модель
1
№
8
Название детали
Труба
Заводской номер
35.0300.230
Количество на модель
1
№
9
Название детали
Труба
Заводской номер
35.0300.290
Количество на модель
1
№
10
Название детали
Труба
Заводской номер
35.0300.260
Количество на модель
1
№
11
Название детали
Тройник
Заводской номер
09.2173.000
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
35.0300.200
Количество на модель
1
№
13
Название детали
Угольник проходной
Заводской номер
09.2174.000
Количество на модель
1
№
14
Название детали
Труба
Заводской номер
35.0300.190
Количество на модель
1
№
15
Название детали
Тройник
Заводской номер
10.1904.013
Количество на модель
1
№
16
Название детали
Хомут
Заводской номер
35.0300.009
Количество на модель
3
№
17
Название детали
Труба
Заводской номер
35.0300.180
Количество на модель
1
№
18
Название детали
Штуцер
Заводской номер
35.0300.003
Количество на модель
9
№
19
Название детали
Труба
Заводской номер
35.0300.210
Количество на модель
1
№
20
Название детали
Рукав
Заводской номер
РВД д 20х1000-220 ТУ 22-3330-75
Количество на модель
8
№
21
Название детали
Рукав
Заводской номер
РВД д 20х900-220 ТУ 22-3330-75
Количество на модель
7
№
22
Название детали
Труба
Заводской номер
35.0300.160
Количество на модель
1
№
23
Название детали
Труба
Заводской номер
35.0300.270
Количество на модель
1
№
24
Название детали
Труба
Заводской номер
35.0300.170
Количество на модель
1
№
25
Название детали
Тройник
Заводской номер
10.1904.021
Количество на модель
1
№
26
Название детали
Труба
Заводской номер
35.0300.110
Количество на модель
2
№
27
Название детали
Труба
Заводской номер
35.0300.280
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
35.0300.240
Количество на модель
1
№
29
Название детали
Штуцер угловой
Заводской номер
10.1904.016
Количество на модель
1
№
30
Название детали
Труба
Заводской номер
35.0300.220
Количество на модель
1
№
31
Название детали
Труба
Заводской номер
35.0300.150
Количество на модель
1
№
32
Название детали
Труба
Заводской номер
35.0300.140
Количество на модель
1
№
33
Название детали
Труба
Заводской номер
35.0300.060
Количество на модель
1
№
34
Название детали
Труба
Заводской номер
35.0300.080
Количество на модель
1
№
35
Название детали
Труба
Заводской номер
35.0300.070
Количество на модель
1
№
36
Название детали
Тройник
Заводской номер
35.0300.001
Количество на модель
1
№
37
Название детали
Труба
Заводской номер
35.0300.120
Количество на модель
1
№
38
Название детали
Труба
Заводской номер
35.0300.030
Количество на модель
1
№
39
Название детали
Труба
Заводской номер
35.0300.050
Количество на модель
1
№
40
Название детали
Тройник
Заводской номер
10.1905.053
Количество на модель
3
№
41
Название детали
Труба
Заводской номер
35.0300.130
Количество на модель
1
№
42
Название детали
Хомут
Заводской номер
35.0300.383
Количество на модель
1
№
43
Название детали
Труба
Заводской номер
35.0300.090
Количество на модель
1
№
44
Название детали
Рукав
Заводской номер
РВД д 20х800-220 ТУ 22-3330-75
Количество на модель
1
№
45
Название детали
Труба
Заводской номер
35.0300.040
Количество на модель
1
№
46
Название детали
Труба
Заводской номер
35.0300.100
Количество на модель
1
№
47
Название детали
Кран трехходовой
Заводской номер
09.2155.000
Количество на модель
1
№
48
Название детали
Орех
Заводской номер
М8.5.20.019 ГОСТ 5915-70
Количество на модель
13
№
49
Название детали
Шайба
Заводской номер
8.65Г.019 ГОСТ 6402-70
Количество на модель
10
№
50
Название детали
Хомут
Заводской номер
01.4200.006
Количество на модель
1
№
51
Название детали
Болт
Заводской номер
М8х25.56.019 ГОСТ 7798-70
Количество на модель
1
№
52
Название детали
КОЛЬЦО
Заводской номер
10.1901.001
Количество на модель
7
№
53
Название детали
Штуцер угловой
Заводской номер
10.0901.003
Количество на модель
6
№
54
Название детали
Гаечный ключ
Заводской номер
10.1901.002
Количество на модель
7
№
55
Название детали
Хомут
Заводской номер
10.1905.059
Количество на модель
2
№
56
Название детали
Клапан предохранительный
Заводской номер
521.20.06.00
Количество на модель
2
№
57
Название детали
КОЛЬЦО
Заводской номер
042-048-30-2-2 ГОСТ 9833-73
Количество на модель
2
№
58
Название детали
Переходник
Заводской номер
10.1904.008
Количество на модель
2
№
59
Название детали
КОЛЬЦО
Заводской номер
012-016-25-2-2 ГОСТ 9833-73
Количество на модель
4
№
60
Название детали
Пробка
Заводской номер
10.0700.003
Количество на модель
2
№
61
Название детали
Шпилька
Заводской номер
М10-6gх115.66.45.019 ГОСТ 22034-76
Количество на модель
8
№
62
Название детали
Орех
Заводской номер
М10.5.20.019 ГОСТ 5915-70
Количество на модель
15
№
63
Название детали
Шайба
Заводской номер
10.65Г.019 ГОСТ 6402-70
Количество на модель
51
№
64
Название детали
КОЛЬЦО
Заводской номер
027-032-30-2-2 ГОСТ 9833-73
Количество на модель
2
№
65
Название детали
прокладка
Заводской номер
09.2100.024
Количество на модель
2
№
66
Название детали
Штуцер
Заводской номер
10.1904.009
Количество на модель
2
№
67
Название детали
Штуцер угловой
Заводской номер
10.1905.058
Количество на модель
5
№
68
Название детали
Клапан обратный
Заводской номер
10.1904.100
Количество на модель
2
№
69
Название детали
Труба
Заводской номер
35.0300.510
Количество на модель
1
№
70
Название детали
Хомут
Заводской номер
10.1904.108
Количество на модель
1
№
71
Название детали
Болт
Заводской номер
М10х55.56.019 ГОСТ 7798-70
Количество на модель
2
№
72
Название детали
КОЛЬЦО
Заводской номер
034-040-36-2-2 ГОСТ 9833-73
Количество на модель
5
№
73
Название детали
Хомут
Заводской номер
10.1904.026
Количество на модель
1
№
74
Название детали
прокладка
Заводской номер
50.4574.535
Количество на модель
2
№
75
Название детали
Штуцер
Заводской номер
10.1700.004
Количество на модель
2
№
76
Название детали
Кольцо врезное
Заводской номер
10.1904.002
Количество на модель
5
№
77
Название детали
Гаечный ключ
Заводской номер
10.1904.005
Количество на модель
5
№
78
Название детали
Болт
Заводской номер
М8х35.56.019 ГОСТ 7798-70
Количество на модель
12
№
79
Название детали
Хомут
Заводской номер
09.2100.017-01
Количество на модель
12
№
80
Название детали
Штуцер
Заводской номер
10.1904.045
Количество на модель
2
№
81
Название детали
КОЛЬЦО
Заводской номер
045-053-46-2-2 ГОСТ 9833-73
Количество на модель
6
№
82
Название детали
Труба
Заводской номер
35.0300.510-01
Количество на модель
1
№
83
Название детали
Рукав
Заводской номер
40-У-90-3 L=250 ТУ 38.0056016-72
Количество на модель
1
№
84
Название детали
Болт
Заводской номер
М10х50.56.019 ГОСТ 7798-70
Количество на модель
5
№
85
Название детали
Хомут
Заводской номер
09.2100.014
Количество на модель
4
№
86
Название детали
Труба
Заводской номер
35.0300.500
Количество на модель
1
№
87
Название детали
Болт
Заводской номер
М10х45.56.019 ГОСТ 7798-70
Количество на модель
34
№
88
Название детали
Хомут
Заводской номер
35.0300.007
Количество на модель
1
№
89
Название детали
Винт
Заводской номер
50.4574.501
Количество на модель
1
№
90
Название детали
Труба гидромотора поворота слива
Заводской номер
09.2132.000
Количество на модель
1
№
91
Название детали
Рукав
Заводской номер
50х60, 5-16 L=100 ГОСТ 10362-76
Количество на модель
1
№
92
Название детали
прокладка
Заводской номер
09.2100.016
Количество на модель
2
№
93
Название детали
Винт
Заводской номер
09.2100.002
Количество на модель
1
№
94
Название детали
прокладка
Заводской номер
09.2100.019
Количество на модель
3
№
95
Название детали
Втулка
Заводской номер
09.2100.011
Количество на модель
3
№
96
Название детали
КОЛЬЦО
Заводской номер
026-032-36-2-2 ГОСТ 9833-73
Количество на модель
3
№
97
Название детали
Болт
Заводской номер
М12х30.56.019 ГОСТ 7798-70
Количество на модель
12
№
98
Название детали
Шайба
Заводской номер
12.65Г.019 ГОСТ 6402-70
Количество на модель
12
№
99
Название детали
Труба крана IV
Заводской номер
09.2139.000
Количество на модель
1
№
100
Название детали
Тройник
Заводской номер
10.1904.017
Количество на модель
1
№
101
Название детали
Штуцер угловой
Заводской номер
35.0300.013
Количество на модель
4
№
102
Название детали
Труба
Заводской номер
35.0300.350
Количество на модель
2
№
103
Название детали
Штуцер
Заводской номер
35.0300.004
Количество на модель
12
№
104
Название детали
Рукав
Заводской номер
РВД д 20х650-220 ТУ 22-3330-75
Количество на модель
4
№
105
Название детали
Труба
Заводской номер
35.0300.370
Количество на модель
2
№
106
Название детали
Труба
Заводской номер
35.0300.330
Количество на модель
1
№
107
Название детали
Труба
Заводской номер
35.0300.340
Количество на модель
1
№
108
Название детали
Хомут
Заводской номер
35.0300.012
Количество на модель
2
№
109
Название детали
Болт
Заводской номер
М10х30.56.019 ГОСТ 7798-70
Количество на модель
4
№
110
Название детали
Штуцер
Заводской номер
10.1904.019
Количество на модель
2
№
111
Название детали
Хомут
Заводской номер
10.1906.019
Количество на модель
4
№
112
Название детали
Хомут
Заводской номер
35.0300.008
Количество на модель
7
№
113
Название детали
Труба
Заводской номер
35.0300.360
Количество на модель
2
№
114
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба с фланцем | 09.2150.000 | 1 | 1 | 1 | |||
| 2 | Рукав | 50х60, 5-16 L=200 ГОСТ 10362-76 | 5 | 5 | 2 | |||
| 3 | Хомут | 09.2100.030 | 2 | 2 | 3 | |||
| 4 | Труба | 35.0300.014 | 1 | 1 | 4 | |||
| 5 | Труба крана III | 09.2138.000 | 1 | 1 | 5 | |||
| 6 | Рукав | РВД-23-650У ТУ 22-3125-74 | 1 | 1 | 6 | |||
| 7 | Труба | 35.0300.250 | 1 | 1 | 7 | |||
| 8 | Труба крана I | 09.2136.000 | 1 | 1 | 8 | |||
| 9 | Труба | 35.0300.230 | 1 | 1 | 9 | |||
| 10 | Труба | 35.0300.290 | 1 | 1 | 10 | |||
| 11 | Труба | 35.0300.260 | 1 | 1 | 11 | |||
| 12 | Тройник | 09.2173.000 | 1 | 1 | 12 | |||
| 13 | Труба | 35.0300.200 | 1 | 1 | 13 | |||
| 14 | Угольник проходной | 09.2174.000 | 1 | 1 | 14 | |||
| 15 | Труба | 35.0300.190 | 1 | 1 | 15 | |||
| 16 | Тройник | 10.1904.013 | 1 | 1 | 16 | |||
| 17 | Хомут | 35.0300.009 | 3 | 3 | 17 | |||
| 18 | Труба | 35.0300.180 | 1 | 1 | 18 | |||
| 19 | Штуцер | 35.0300.003 | 9 | 9 | 19 | |||
| 20 | Труба | 35.0300.210 | 1 | 1 | 20 | |||
| 21 | Рукав | РВД д 20х1000-220 ТУ 22-3330-75 | 8 | 8 | 21 | |||
| 22 | Рукав | РВД д 20х900-220 ТУ 22-3330-75 | 7 | 7 | 22 | |||
| 23 | Труба | 35.0300.160 | 1 | 1 | 23 | |||
| 24 | Труба | 35.0300.270 | 1 | 1 | 24 | |||
| 25 | Труба | 35.0300.170 | 1 | 1 | 25 | |||
| 26 | Тройник | 10.1904.021 | 1 | 1 | 26 | |||
| 27 | Труба | 35.0300.110 | 2 | 2 | 27 | |||
| 28 | Труба | 35.0300.280 | 1 | 1 | 28 | |||
| 29 | Труба | 35.0300.240 | 1 | 1 | 29 | |||
| 30 | Штуцер угловой | 10.1904.016 | 1 | 1 | 30 | |||
| 31 | Труба | 35.0300.220 | 1 | 1 | 31 | |||
| 32 | Труба | 35.0300.150 | 1 | 1 | 32 | |||
| 33 | Труба | 35.0300.140 | 1 | 1 | 33 | |||
| 34 | Труба | 35.0300.060 | 1 | 1 | 34 | |||
| 35 | Труба | 35.0300.080 | 1 | 1 | 35 | |||
| 36 | Труба | 35.0300.070 | 1 | 1 | 36 | |||
| 37 | Тройник | 35.0300.001 | 1 | 1 | 37 | |||
| 38 | Труба | 35.0300.120 | 1 | 1 | 38 | |||
| 39 | Труба | 35.0300.030 | 1 | 1 | 39 | |||
| 40 | Труба | 35.0300.050 | 1 | 1 | 40 | |||
| 41 | Тройник | 10.1905.053 | 3 | 3 | 41 | |||
| 42 | Труба | 35.0300.130 | 1 | 1 | 42 | |||
| 43 | Хомут | 35.0300.383 | 1 | 1 | 43 | |||
| 44 | Труба | 35.0300.090 | 1 | 1 | 44 | |||
| 45 | Рукав | РВД д 20х800-220 ТУ 22-3330-75 | 1 | 1 | 45 | |||
| 46 | Труба | 35.0300.040 | 1 | 1 | 46 | |||
| 47 | Труба | 35.0300.100 | 1 | 1 | 47 | |||
| 48 | Кран трехходовой | 09.2155.000 | 1 | 1 | 48 | |||
| 49 | Орех | М8.5.20.019 ГОСТ 5915-70 | 13 | 13 | 49 | |||
| 50 | Шайба | 8.65Г.019 ГОСТ 6402-70 | 10 | 10 | 50 | |||
| 51 | Хомут | 01.4200.006 | 1 | 1 | 51 | |||
| 52 | Болт | М8х25.56.019 ГОСТ 7798-70 | 1 | 1 | 52 | |||
| 53 | КОЛЬЦО | 10.1901.001 | 7 | 7 | 53 | |||
| 54 | Штуцер угловой | 10.0901.003 | 6 | 6 | 54 | |||
| 55 | Гаечный ключ | 10.1901.002 | 7 | 7 | 55 | |||
| 56 | Хомут | 10.1905.059 | 2 | 2 | 56 | |||
| 57 | Клапан предохранительный | 521.20.06.00 | 2 | 2 | 57 | |||
| 58 | КОЛЬЦО | 042-048-30-2-2 ГОСТ 9833-73 | 2 | 2 | 58 | |||
| 59 | Переходник | 10.1904.008 | 2 | 2 | 59 | |||
| 60 | КОЛЬЦО | 012-016-25-2-2 ГОСТ 9833-73 | 4 | 4 | 60 | |||
| 61 | Пробка | 10.0700.003 | 2 | 2 | 61 | |||
| 62 | Шпилька | М10-6gх115.66.45.019 ГОСТ 22034-76 | 8 | 8 | 62 | |||
| 63 | Орех | М10.5.20.019 ГОСТ 5915-70 | 15 | 15 | 63 | |||
| 64 | Шайба | 10.65Г.019 ГОСТ 6402-70 | 51 | 51 | 64 | |||
| 65 | КОЛЬЦО | 027-032-30-2-2 ГОСТ 9833-73 | 2 | 2 | 65 | |||
| 66 | прокладка | 09.2100.024 | 2 | 2 | 66 | |||
| 67 | Штуцер | 10.1904.009 | 2 | 2 | 67 | |||
| 68 | Штуцер угловой | 10.1905.058 | 5 | 5 | 68 | |||
| 69 | Клапан обратный | 10.1904.100 | 2 | 2 | 69 | |||
| 70 | Труба | 35.0300.510 | 1 | 1 | 70 | |||
| 71 | Хомут | 10.1904.108 | 1 | 1 | 71 | |||
| 72 | Болт | М10х55.56.019 ГОСТ 7798-70 | 2 | 2 | 72 | |||
| 73 | КОЛЬЦО | 034-040-36-2-2 ГОСТ 9833-73 | 5 | 5 | 73 | |||
| 74 | Хомут | 10.1904.026 | 1 | 1 | 74 | |||
| 75 | прокладка | 50.4574.535 | 2 | 2 | 75 | |||
| 76 | Штуцер | 10.1700.004 | 2 | 2 | 76 | |||
| 77 | Кольцо врезное | 10.1904.002 | 5 | 5 | 77 | |||
| 78 | Гаечный ключ | 10.1904.005 | 5 | 5 | 78 | |||
| 79 | Болт | М8х35.56.019 ГОСТ 7798-70 | 12 | 12 | 79 | |||
| 80 | Хомут | 09.2100.017-01 | 12 | 12 | 80 | |||
| 81 | Штуцер | 10.1904.045 | 2 | 2 | 81 | |||
| 82 | КОЛЬЦО | 045-053-46-2-2 ГОСТ 9833-73 | 6 | 6 | 82 | |||
| 83 | Труба | 35.0300.510-01 | 1 | 1 | 83 | |||
| 84 | Рукав | 40-У-90-3 L=250 ТУ 38.0056016-72 | 1 | 1 | 84 | |||
| 85 | Болт | М10х50.56.019 ГОСТ 7798-70 | 5 | 5 | 85 | |||
| 86 | Хомут | 09.2100.014 | 4 | 4 | 86 | |||
| 87 | Труба | 35.0300.500 | 1 | 1 | 87 | |||
| 88 | Болт | М10х45.56.019 ГОСТ 7798-70 | 34 | 34 | 88 | |||
| 89 | Хомут | 35.0300.007 | 1 | 1 | 89 | |||
| 90 | Винт | 50.4574.501 | 1 | 1 | 90 | |||
| 91 | Труба гидромотора поворота слива | 09.2132.000 | 1 | 1 | 91 | |||
| 92 | Рукав | 50х60, 5-16 L=100 ГОСТ 10362-76 | 1 | 1 | 92 | |||
| 93 | прокладка | 09.2100.016 | 2 | 2 | 93 | |||
| 94 | Винт | 09.2100.002 | 1 | 1 | 94 | |||
| 95 | прокладка | 09.2100.019 | 3 | 3 | 95 | |||
| 96 | Втулка | 09.2100.011 | 3 | 3 | 96 | |||
| 97 | КОЛЬЦО | 026-032-36-2-2 ГОСТ 9833-73 | 3 | 3 | 97 | |||
| 98 | Болт | М12х30.56.019 ГОСТ 7798-70 | 12 | 12 | 98 | |||
| 99 | Шайба | 12.65Г.019 ГОСТ 6402-70 | 12 | 12 | 99 | |||
| 100 | Труба крана IV | 09.2139.000 | 1 | 1 | 100 | |||
| 101 | Тройник | 10.1904.017 | 1 | 1 | 101 | |||
| 102 | Штуцер угловой | 35.0300.013 | 4 | 4 | 102 | |||
| 103 | Труба | 35.0300.350 | 2 | 2 | 103 | |||
| 104 | Штуцер | 35.0300.004 | 12 | 12 | 104 | |||
| 105 | Рукав | РВД д 20х650-220 ТУ 22-3330-75 | 4 | 4 | 105 | |||
| 106 | Труба | 35.0300.370 | 2 | 2 | 106 | |||
| 107 | Труба | 35.0300.330 | 1 | 1 | 107 | |||
| 108 | Труба | 35.0300.340 | 1 | 1 | 108 | |||
| 109 | Хомут | 35.0300.012 | 2 | 2 | 109 | |||
| 110 | Болт | М10х30.56.019 ГОСТ 7798-70 | 4 | 4 | 110 | |||
| 111 | Штуцер | 10.1904.019 | 2 | 2 | 111 | |||
| 112 | Хомут | 10.1906.019 | 4 | 4 | 112 | |||
| 113 | Хомут | 35.0300.008 | 7 | 7 | 113 | |||
| 114 | Труба | 35.0300.360 | 2 | 2 | 114 |
