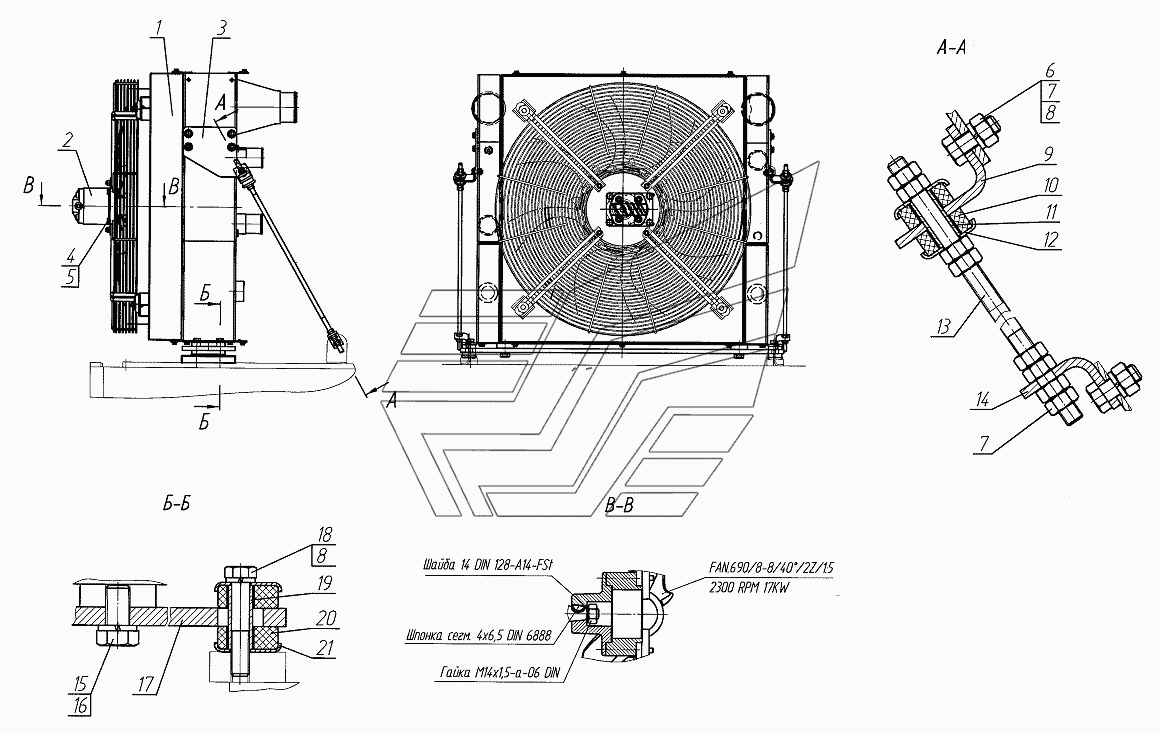

Блок радиаторов-
100%
Название детали
Теплообменник
Заводской номер
C260SP160FR4815710004
Количество на модель
1
№
1
Название детали
Мотор шестеренный
Заводской номер
AZMN-22-025UCB20PX-S0077
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
780.22.02.10.001
Количество на модель
2
№
3
Название детали
Болт Mx
Заводской номер
БолтМ10х30
Количество на модель
4
№
4
Название детали
ShaybaG
Заводской номер
Шайба10.65Г
Количество на модель
4
№
5
Название детали
Болт Mx
Заводской номер
БолтМ12х30
Количество на модель
4
№
6
Название детали
Орех М
Заводской номер
ГайкаМ12
Количество на модель
20
№
7
Название детали
ShaybaG
Заводской номер
Шайба12.65Г
Количество на модель
8
№
8
Название детали
Уголок
Заводской номер
770.22.02.01.004
Количество на модель
2
№
9
Название детали
прокладка
Заводской номер
225.02.00.00.001
Количество на модель
4
№
10
Название детали
Втулка
Заводской номер
225.02.00.00.002-02
Количество на модель
2
№
11
Название детали
Втулка
Заводской номер
225.02.00.00.002-01
Количество на модель
4
№
12
Название детали
Стяжка
Заводской номер
257.02.02.00.001-02
Количество на модель
2
№
13
Название детали
Уголок
Заводской номер
770.22.02.01.003
Количество на модель
2
№
14
Название детали
Болт Mx
Заводской номер
БолтМ16х30
Количество на модель
2
№
15
Название детали
ShaybaG
Заводской номер
Шайба16.65Г
Количество на модель
2
№
16
Название детали
Основание
Заводской номер
760.22.02.01.001
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
БолтМ12х65
Количество на модель
4
№
18
Название детали
Чашка
Заводской номер
225.02.00.00.003
Количество на модель
4
№
19
Название детали
Подушка
Заводской номер
225.02.04.00.004
Количество на модель
4
№
20
Название детали
Накладка
Заводской номер
225.02.04.00.003
Количество на модель
4
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Теплообменник | C260SP160FR4815710004 | 1 | 1 | 1 | |||
| 2 | Мотор шестеренный | AZMN-22-025UCB20PX-S0077 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 780.22.02.10.001 | 2 | 2 | 3 | |||
| 4 | Болт Mx | БолтМ10х30 | 4 | 4 | 4 | |||
| 5 | ShaybaG | Шайба10.65Г | 4 | 4 | 5 | |||
| 6 | Болт Mx | БолтМ12х30 | 4 | 4 | 6 | |||
| 7 | Орех М | ГайкаМ12 | 20 | 20 | 7 | |||
| 8 | ShaybaG | Шайба12.65Г | 8 | 8 | 8 | |||
| 9 | Уголок | 770.22.02.01.004 | 2 | 2 | 9 | |||
| 10 | прокладка | 225.02.00.00.001 | 4 | 4 | 10 | |||
| 11 | Втулка | 225.02.00.00.002-02 | 2 | 2 | 11 | |||
| 12 | Втулка | 225.02.00.00.002-01 | 4 | 4 | 12 | |||
| 13 | Стяжка | 257.02.02.00.001-02 | 2 | 2 | 13 | |||
| 14 | Уголок | 770.22.02.01.003 | 2 | 2 | 14 | |||
| 15 | Болт Mx | БолтМ16х30 | 2 | 2 | 15 | |||
| 16 | ShaybaG | Шайба16.65Г | 2 | 2 | 16 | |||
| 17 | Основание | 760.22.02.01.001 | 1 | 1 | 17 | |||
| 18 | Болт | БолтМ12х65 | 4 | 4 | 18 | |||
| 19 | Чашка | 225.02.00.00.003 | 4 | 4 | 19 | |||
| 20 | Подушка | 225.02.04.00.004 | 4 | 4 | 20 | |||
| 21 | Накладка | 225.02.04.00.003 | 4 | 4 | 21 |
