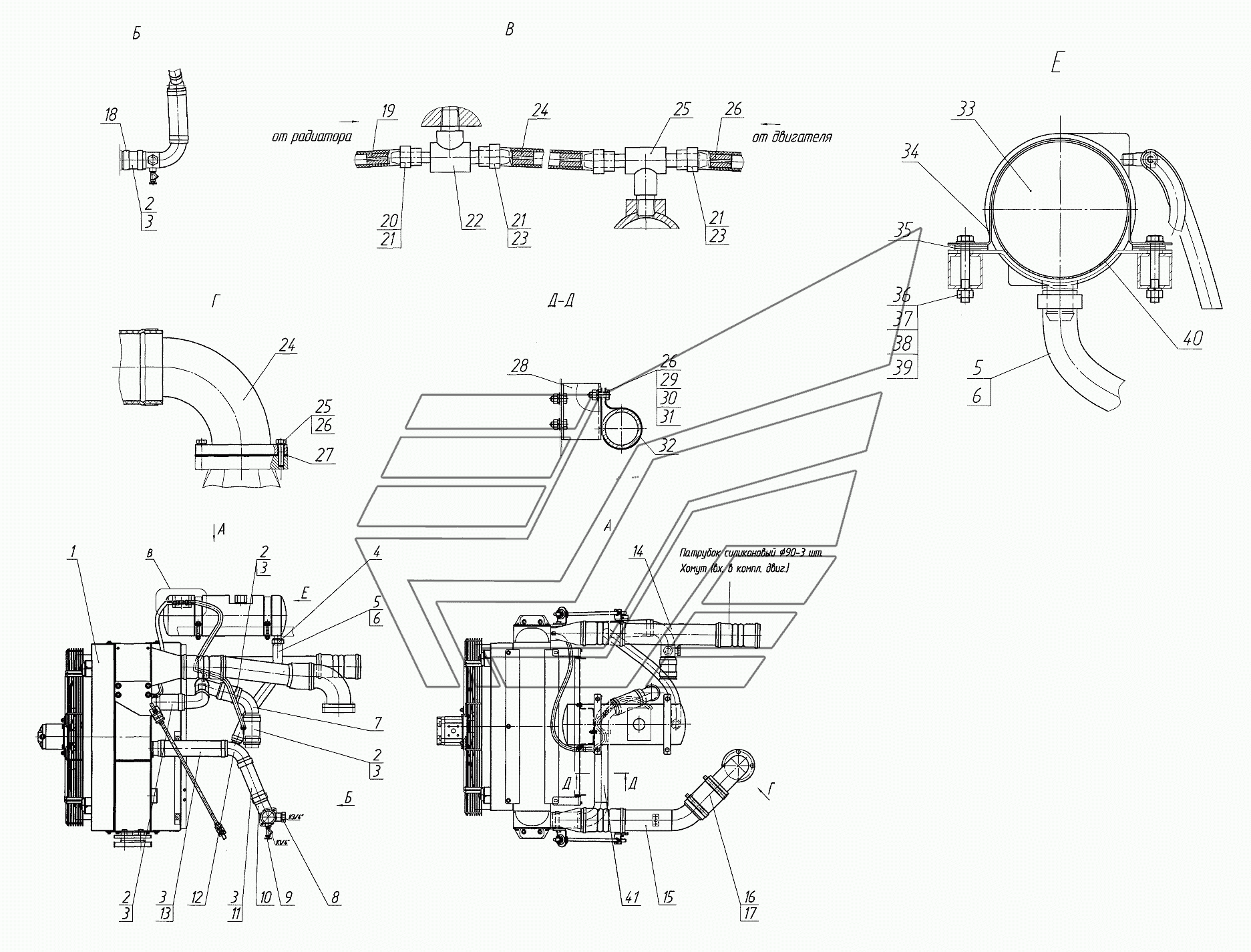

Система охлаждения-
100%
Название детали
Блок радиаторов
Заводской номер
760.22.02.01.000-04
Количество на модель
1
№
1
Название детали
Рукав
Заводской номер
Рукав58х68
Количество на модель
4
№
2
Название детали
Хомут силовой одноболтовый
Заводской номер
Robust64-67
Количество на модель
11
№
3
Название детали
Хомут червячный
Заводской номер
Хомут32-50
Количество на модель
2
№
4
Название детали
Рукав
Заводской номер
Рукав
Количество на модель
1
№
5
Название детали
Хомут силовой одноболтовый
Заводской номер
Robust40-43
Количество на модель
1
№
6
Название детали
Патрубок
Заводской номер
760.22.02.00.400
Количество на модель
1
№
7
Название детали
Пробка
Заводской номер
0.877.1035-04
Количество на модель
1
№
8
Название детали
Кран сливной в сборе
Заводской номер
130-1015370
Количество на модель
№
9
Название детали
Патрубок
Заводской номер
760.22.02.07.000
Количество на модель
1
№
10
Название детали
Патрубок
Заводской номер
760.22.02.04.000
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
760.22.02.00.003
Количество на модель
1
№
14
Название детали
Патрубок
Заводской номер
760.22.02.06.000
Количество на модель
1
№
15
Название детали
Рукав силиконовый
Заводской номер
Рукавd=100
Количество на модель
1
№
16
Название детали
Хомут силовой одноболтовый
Заводской номер
Robust104-112
Количество на модель
2
№
17
Название детали
Хомут силовой одноболтовый
Заводской номер
Robust68-73
Количество на модель
№
18
Название детали
Дроссель
Заводской номер
724.02.02.00.020-03
Количество на модель
1
№
19
Название детали
Рукав х
Заводской номер
760.22.02.00.011
Количество на модель
1
№
20
Название детали
Хомут червячный
Заводской номер
Хомут12-22
Количество на модель
6
№
21
Название детали
Тройник
Заводской номер
760.22.02.00.600
Количество на модель
1
№
22
Название детали
Рукав х L= мм
Заводской номер
760.22.02.00.012
Количество на модель
2
№
23
Название детали
Патрубок
Заводской номер
760.22.02.00.960
Количество на модель
1
№
24
Название детали
Тройник
Заводской номер
760.22.02.00.700
Количество на модель
1
№
25
Название детали
Дроссель
Заводской номер
724.02.02.00.020-01
Количество на модель
3
№
26
Название детали
прокладка
Заводской номер
760.22.02.00.965
Количество на модель
2
№
27
Название детали
Кронштейн
Заводской номер
731.02.02.00.004
Количество на модель
1
№
28
Название детали
Болт
Заводской номер
БолтМ8х25
Количество на модель
5
№
29
Название детали
Орех М
Заводской номер
ГайкаМ8
Количество на модель
5
№
30
Название детали
Шайба С.
Заводской номер
ШайбаС.8.02
Количество на модель
5
№
31
Название детали
Хомут
Заводской номер
760.22.02.00.001
Количество на модель
1
№
32
Название детали
Бачок расширительный
Заводской номер
ТА.087.016.100.000
Количество на модель
1
№
33
Название детали
Скоба
Заводской номер
760.22.02.00.002
Количество на модель
2
№
34
Название детали
прокладка
Заводской номер
257.02.03.00.007
Количество на модель
12
№
35
Название детали
Болт Mx
Заводской номер
БолтМ10х70
Количество на модель
4
№
36
Название детали
Орех М
Заводской номер
ГайкаМ10
Количество на модель
4
№
37
Название детали
ShaybaG
Заводской номер
Шайба10.65Г
Количество на модель
4
№
38
Название детали
Шайба
Заводской номер
ШайбаС.10.02
Количество на модель
4
№
39
Название детали
Тарелка
Заводской номер
730.02.02.00.202
Количество на модель
4
№
40
Название детали
Патрубок
Заводской номер
760.22.02.00.500
Количество на модель
1
№
41
Название детали
Болт Mx
Заводской номер
БолтМ8х35
Количество на модель
4
№
42
Название детали
Шайба Г
Заводской номер
Шайба8.65Г
Количество на модель
9
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок радиаторов | 760.22.02.01.000-04 | 1 | 1 | 1 | |||
| 2 | Рукав | Рукав58х68 | 4 | 4 | 2 | |||
| 3 | Хомут силовой одноболтовый | Robust64-67 | 11 | 11 | 3 | |||
| 4 | Хомут червячный | Хомут32-50 | 2 | 2 | 4 | |||
| 5 | Рукав | Рукав | 1 | 1 | 5 | |||
| 6 | Хомут силовой одноболтовый | Robust40-43 | 1 | 1 | 6 | |||
| 7 | Патрубок | 760.22.02.00.400 | 1 | 1 | 7 | |||
| 8 | Пробка | 0.877.1035-04 | 1 | 1 | 8 | |||
| 9 | Кран сливной в сборе | 130-1015370 | 9 | |||||
| 10 | Патрубок | 760.22.02.07.000 | 1 | 1 | 10 | |||
| 12 | Патрубок | 760.22.02.04.000 | 1 | 1 | 12 | |||
| 14 | Труба | 760.22.02.00.003 | 1 | 1 | 14 | |||
| 15 | Патрубок | 760.22.02.06.000 | 1 | 1 | 15 | |||
| 16 | Рукав силиконовый | Рукавd=100 | 1 | 1 | 16 | |||
| 17 | Хомут силовой одноболтовый | Robust104-112 | 2 | 2 | 17 | |||
| 18 | Хомут силовой одноболтовый | Robust68-73 | 18 | |||||
| 19 | Дроссель | 724.02.02.00.020-03 | 1 | 1 | 19 | |||
| 20 | Рукав х | 760.22.02.00.011 | 1 | 1 | 20 | |||
| 21 | Хомут червячный | Хомут12-22 | 6 | 6 | 21 | |||
| 22 | Тройник | 760.22.02.00.600 | 1 | 1 | 22 | |||
| 23 | Рукав х L= мм | 760.22.02.00.012 | 2 | 2 | 23 | |||
| 24 | Патрубок | 760.22.02.00.960 | 1 | 1 | 24 | |||
| 25 | Тройник | 760.22.02.00.700 | 1 | 1 | 25 | |||
| 26 | Дроссель | 724.02.02.00.020-01 | 3 | 3 | 26 | |||
| 27 | прокладка | 760.22.02.00.965 | 2 | 2 | 27 | |||
| 28 | Кронштейн | 731.02.02.00.004 | 1 | 1 | 28 | |||
| 29 | Болт | БолтМ8х25 | 5 | 5 | 29 | |||
| 30 | Орех М | ГайкаМ8 | 5 | 5 | 30 | |||
| 31 | Шайба С. | ШайбаС.8.02 | 5 | 5 | 31 | |||
| 32 | Хомут | 760.22.02.00.001 | 1 | 1 | 32 | |||
| 33 | Бачок расширительный | ТА.087.016.100.000 | 1 | 1 | 33 | |||
| 34 | Скоба | 760.22.02.00.002 | 2 | 2 | 34 | |||
| 35 | прокладка | 257.02.03.00.007 | 12 | 12 | 35 | |||
| 36 | Болт Mx | БолтМ10х70 | 4 | 4 | 36 | |||
| 37 | Орех М | ГайкаМ10 | 4 | 4 | 37 | |||
| 38 | ShaybaG | Шайба10.65Г | 4 | 4 | 38 | |||
| 39 | Шайба | ШайбаС.10.02 | 4 | 4 | 39 | |||
| 40 | Тарелка | 730.02.02.00.202 | 4 | 4 | 40 | |||
| 41 | Патрубок | 760.22.02.00.500 | 1 | 1 | 41 | |||
| 42 | Болт Mx | БолтМ8х35 | 4 | 4 | 42 | |||
| 43 | Шайба Г | Шайба8.65Г | 9 | 9 | 43 |
