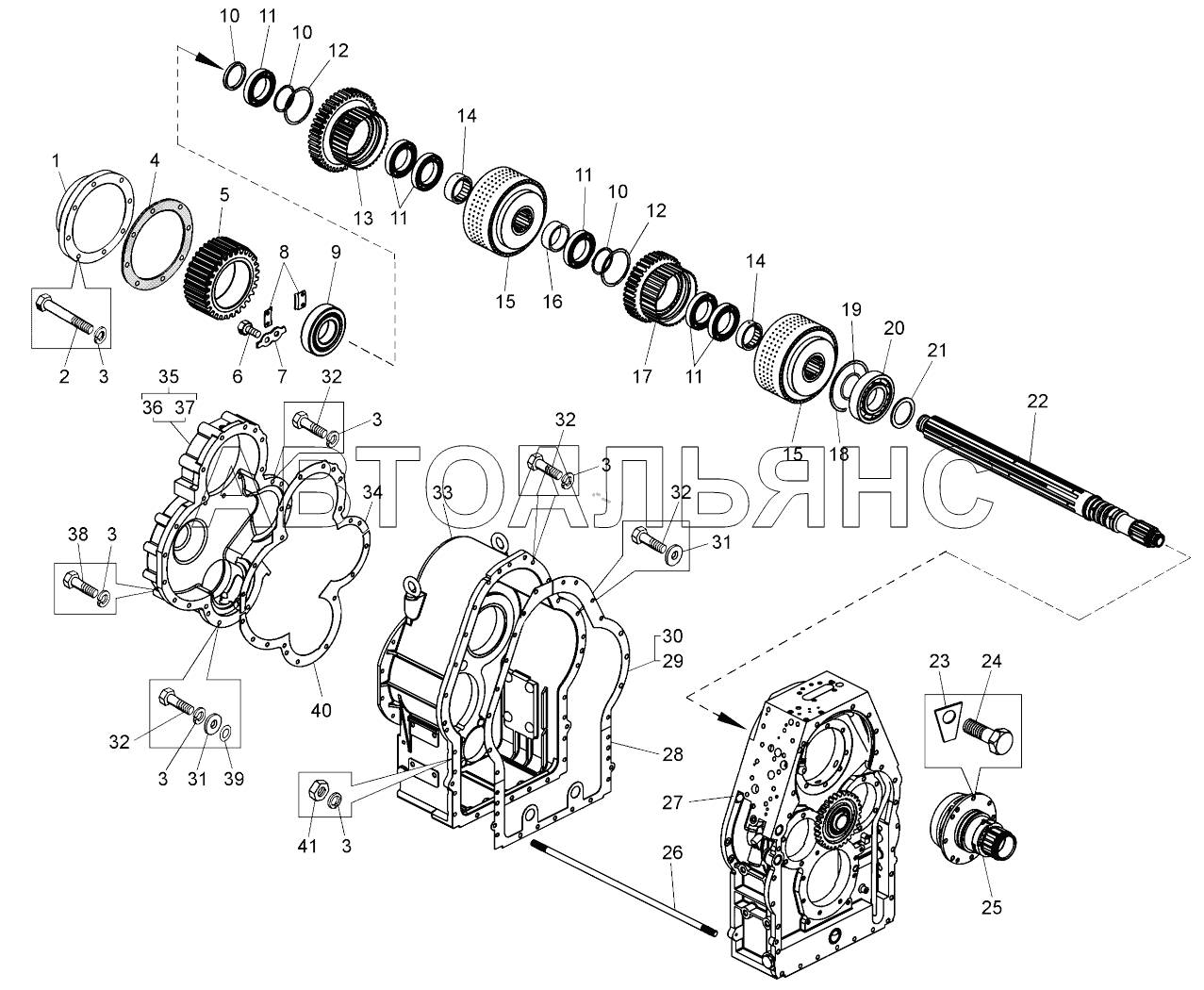

Коробка передач. Картеры, установка первичного вала (- , - );Gearbox. Casings, mounting of main shaft

Название детали

Крышка первичного вала

Заводской номер

7806-1701498

Количество на модель

1

№

1

Название детали

Болт

Заводской номер

340472

Количество на модель

6

№

2

Название детали

Болт

Заводской номер

Болт М12х120

Количество на модель

№

2

Название детали

Шайба

Заводской номер

252137

Количество на модель

80

№

3

Название детали

Шайба ОТ

Заводской номер

Шайба 12 ОТ

Количество на модель

№

3

Название детали

прокладка

Заводской номер

7806-1701495

Количество на модель

1

№

4

Название детали

Шестерня привода реверсивного вала ведущая

Заводской номер

7555-1701582

Количество на модель

1

№

5

Название детали

Болт

Заводской номер

201495

Количество на модель

4

№

6

Название детали

Болт Mx

Заводской номер

Болт М10х20

Количество на модель

№

6

Название детали

Скоба замковая

Заводской номер

540-1709096-10

Количество на модель

4

№

7

Название детали

Скоба замковая

Заводской номер

7548-1701398

Количество на модель

4

№

8

Название детали

Подшипник

Заводской номер

12316КМ

Количество на модель

1

№

9

Название детали

Кольцо распорное

Заводской номер

7548-1767078

Количество на модель

3

№

10

Название детали

Подшипник

Заводской номер

6-116Л

Количество на модель

6

№

11

Название детали

Кольцо

Заводской номер

540-1701204

Количество на модель

2

№

12

Название детали

Шестерня II передачи в сборе

Заводской номер

7548-1701520-10

Количество на модель

1

№

13

Название детали

Втулка

Заводской номер

7548-1701213

Количество на модель

2

№

14

Название детали

Фрикцион передачи

Заводской номер

7548-1711500

Количество на модель

2

№

15

Название детали

Втулка

Заводской номер

7548-1701212-01

Количество на модель

1

№

16

Название детали

Шестерня передачи в сборе

Заводской номер

7548-1701510-20

Количество на модель

1

№

17

Название детали

Кольцо

Заводской номер

549-2405442

Количество на модель

1

№

18

Название детали

Кольцо

Заводской номер

7548-1701375

Количество на модель

1

№

19

Название детали

Подшипник

Заводской номер

50316К5

Количество на модель

1

№

20

Название детали

Кольцо распорное

Заводской номер

75551-1701208

Количество на модель

1

№

21

Название детали

Вал первичный

Заводской номер

7822-1701330

Количество на модель

1

№

22

Название детали

Вал первичный

Заводской номер

7806-1701330-30

Количество на модель

1

№

22

Название детали

Стопорная пластина

Заводской номер

342773

Количество на модель

16

№

23

Название детали

Болт М12-6gх30

Заводской номер

201540

Количество на модель

11

№

24

Название детали

Болт

Заводской номер

Болт М12х30

Количество на модель

№

24

Название детали

Ступица гидротрансформатора в сборе

Заводской номер

7548-1709150-11

Количество на модель

1

№

25

Название детали

Шпилька

Заводской номер

341135

Количество на модель

5

№

26

Название детали

Картер

Заводской номер

7548-1701320

Количество на модель

1

№

27

Название детали

Картер гидромеханической передачи

Заводской номер

7547-1701320

Количество на модель

№

27

Название детали

Прокладка нижняя

Заводской номер

7548-1701317

Количество на модель

1

№

28

Название детали

Прокладка левая

Заводской номер

7548-1701319

Количество на модель

1

№

29

Название детали

Прокладка правая

Заводской номер

7548-1701318

Количество на модель

1

№

30

Название детали

Шайба 12

Заводской номер

252007

Количество на модель

7

№

31

Название детали

Болт

Заводской номер

340022

Количество на модель

23

№

32

Название детали

Болт

Заводской номер

Болт М12х45

Количество на модель

№

32

Название детали

Картер коробки передач

Заводской номер

7822-1701310

Количество на модель

№

33

Название детали

Картер коробки передач

Заводской номер

7821-1701310

Количество на модель

1

№

33

Название детали

Прокладка верхняя

Заводской номер

7548-1701496

Количество на модель

1

№

34

Название детали

Крышка

Заводской номер

7548-1701490

Количество на модель

1

№

35

Название детали

Крышка шестерен привода реверсивного вала

Заводской номер

7540К-1701490

Количество на модель

№

35

Название детали

Крышка

Заводской номер

7548-1701492

Количество на модель

1

№

36

Название детали

Крышка шестерен привода реверсивного вала

Заводской номер

7540К -1701492

Количество на модель

1

№

36

Название детали

Втулка

Заводской номер

7548-3802066

Количество на модель

1

№

37

Название детали

Болт М12-6gx100

Заводской номер

200379

Количество на модель

5

№

38

Название детали

Болт Mx

Заводской номер

Болт М12х100

Количество на модель

№

38

Название детали

КОЛЬЦО

Заводской номер

012-016-25-2-6

Количество на модель

2

№

39

Название детали

Прокладка нижняя

Заводской номер

7548-1701497

Количество на модель

1

№

40

Название детали

Гайка М12-6Н

Заводской номер

250514

Количество на модель

22

№

41

Название детали

Орех М

Заводской номер

Гайка М12

Количество на модель

№

41
