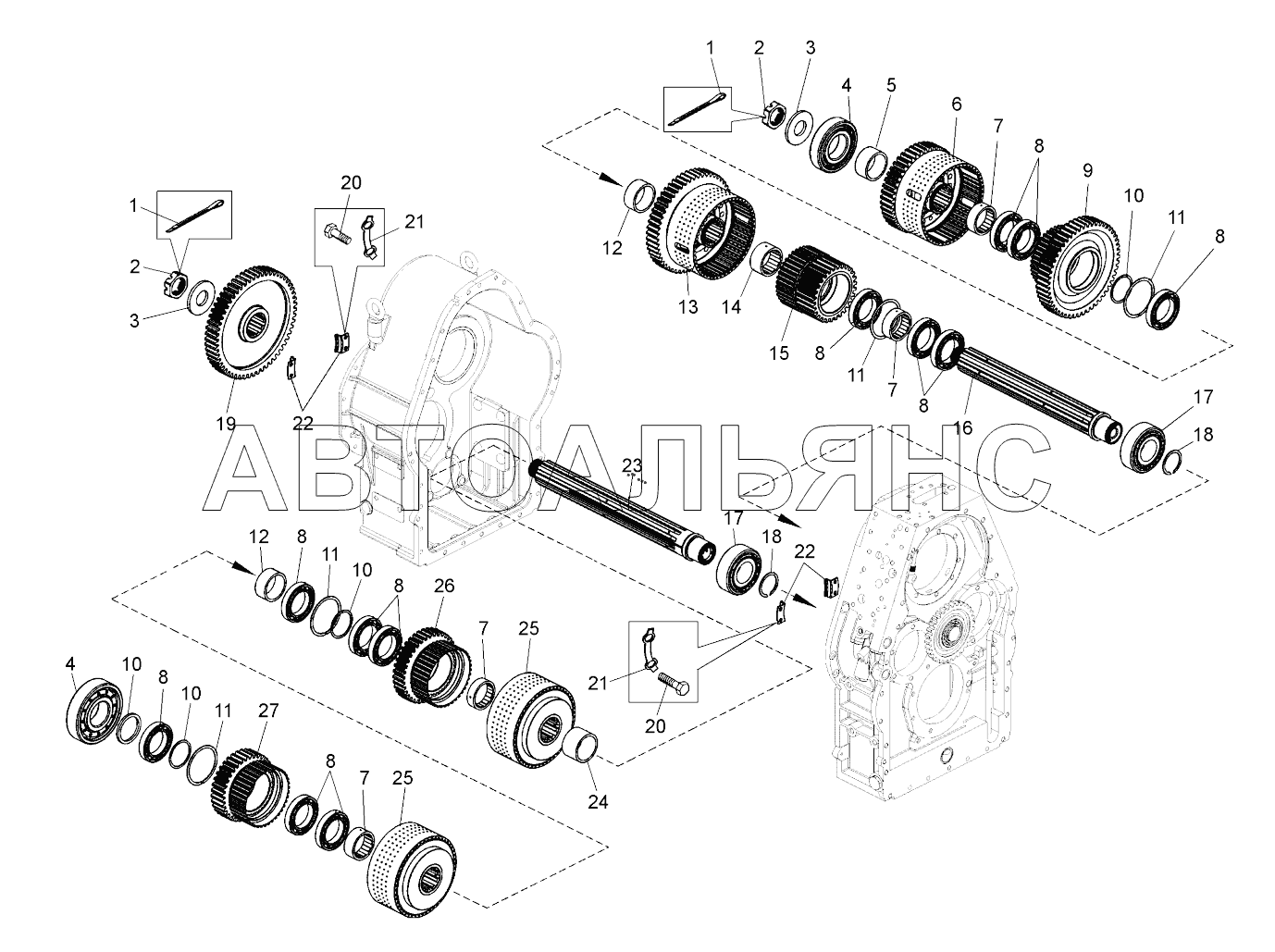

Коробка передач. Установка реверсивного и диапазонного валов (- , - );Gearbox. Mounting of reverse and wide range shafts
100%
Название детали
Шплинт х
Заводской номер
258088
Количество на модель
2
№
1
Название детали
Шплинт
Заводской номер
Шплинт 6,3х80
Количество на модель
№
1
Название детали
Гайка
Заводской номер
375110
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
7548-1701378
Количество на модель
2
№
3
Название детали
Подшипник
Заводской номер
12316КМ
Количество на модель
2
№
4
Название детали
Втулка
Заводской номер
7548-1701374
Количество на модель
1
№
5
Название детали
Фрикцион повышающего диапазона
Заводской номер
7555-1711700-01
Количество на модель
1
№
6
Название детали
Втулка
Заводской номер
7548-1701213
Количество на модель
4
№
7
Название детали
Подшипник
Заводской номер
6-116Л
Количество на модель
12
№
8
Название детали
Шестерня повышающего диапазона
Заводской номер
7555-1701560
Количество на модель
1
№
9
Название детали
Кольцо распорное
Заводской номер
7548-1767078
Количество на модель
4
№
10
Название детали
Кольцо
Заводской номер
540-1701204
Количество на модель
4
№
11
Название детали
Втулка
Заводской номер
7548-1701212-01
Количество на модель
2
№
12
Название детали
Фрикцион понижающего диапазона
Заводской номер
7822-1711600
Количество на модель
1
№
13
Название детали
Втулка
Заводской номер
7548-1701426
Количество на модель
1
№
14
Название детали
Шестерня понижающего диапазона
Заводской номер
7822-1701550
Количество на модель
1
№
15
Название детали
Вал диапазонный в сборе
Заводской номер
7548-1701400-01
Количество на модель
1
№
16
Название детали
Подшипник
Заводской номер
53614
Количество на модель
2
№
17
Название детали
Кольцо
Заводской номер
548-2405029
Количество на модель
2
№
18
Название детали
Шестерня привода реверсивного вала
Заводской номер
7555-1701588
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
201495
Количество на модель
20
№
20
Название детали
Болт Mx
Заводской номер
Болт М10х20
Количество на модель
№
20
Название детали
Скоба замковая
Заводской номер
540-1709096-10
Количество на модель
4
№
21
Название детали
Скоба замковая
Заводской номер
7548-1701398
Количество на модель
4
№
22
Название детали
Вал реверсивный в сборе
Заводской номер
7548-1701450-10
Количество на модель
1
№
23
Название детали
Втулка
Заводской номер
7548-1701474-10
Количество на модель
1
№
24
Название детали
Фрикцион передачи
Заводской номер
7548-1711500
Количество на модель
2
№
25
Название детали
Шестерня передачи в сборе
Заводской номер
7548-1701510-20
Количество на модель
1
№
26
Название детали
Шестерня II передачи в сборе
Заводской номер
7548-1701520-10
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шплинт х | 258088 | 2 | 2 | 1 | |||
| 1 | Шплинт | Шплинт 6,3х80 | 1 | |||||
| 2 | Гайка | 375110 | 2 | 2 | 2 | |||
| 3 | Шайба | 7548-1701378 | 2 | 2 | 3 | |||
| 4 | Подшипник | 12316КМ | 2 | 2 | 4 | |||
| 5 | Втулка | 7548-1701374 | 1 | 1 | 5 | |||
| 6 | Фрикцион повышающего диапазона | 7555-1711700-01 | 1 | 1 | 6 | |||
| 7 | Втулка | 7548-1701213 | 4 | 4 | 7 | |||
| 8 | Подшипник | 6-116Л | 12 | 12 | 8 | |||
| 9 | Шестерня повышающего диапазона | 7555-1701560 | 1 | 1 | 9 | |||
| 10 | Кольцо распорное | 7548-1767078 | 4 | 4 | 10 | |||
| 11 | Кольцо | 540-1701204 | 4 | 4 | 11 | |||
| 12 | Втулка | 7548-1701212-01 | 2 | 2 | 12 | |||
| 13 | Фрикцион понижающего диапазона | 7822-1711600 | 1 | 1 | 13 | |||
| 14 | Втулка | 7548-1701426 | 1 | 1 | 14 | |||
| 15 | Шестерня понижающего диапазона | 7822-1701550 | 1 | 1 | 15 | |||
| 16 | Вал диапазонный в сборе | 7548-1701400-01 | 1 | 1 | 16 | |||
| 17 | Подшипник | 53614 | 2 | 2 | 17 | |||
| 18 | Кольцо | 548-2405029 | 2 | 2 | 18 | |||
| 19 | Шестерня привода реверсивного вала | 7555-1701588 | 1 | 1 | 19 | |||
| 20 | Болт | 201495 | 20 | 20 | 20 | |||
| 20 | Болт Mx | Болт М10х20 | 20 | |||||
| 21 | Скоба замковая | 540-1709096-10 | 4 | 4 | 21 | |||
| 22 | Скоба замковая | 7548-1701398 | 4 | 4 | 22 | |||
| 23 | Вал реверсивный в сборе | 7548-1701450-10 | 1 | 1 | 23 | |||
| 24 | Втулка | 7548-1701474-10 | 1 | 1 | 24 | |||
| 25 | Фрикцион передачи | 7548-1711500 | 2 | 2 | 25 | |||
| 26 | Шестерня передачи в сборе | 7548-1701510-20 | 1 | 1 | 26 | |||
| 27 | Шестерня II передачи в сборе | 7548-1701520-10 | 1 | 1 | 27 |
