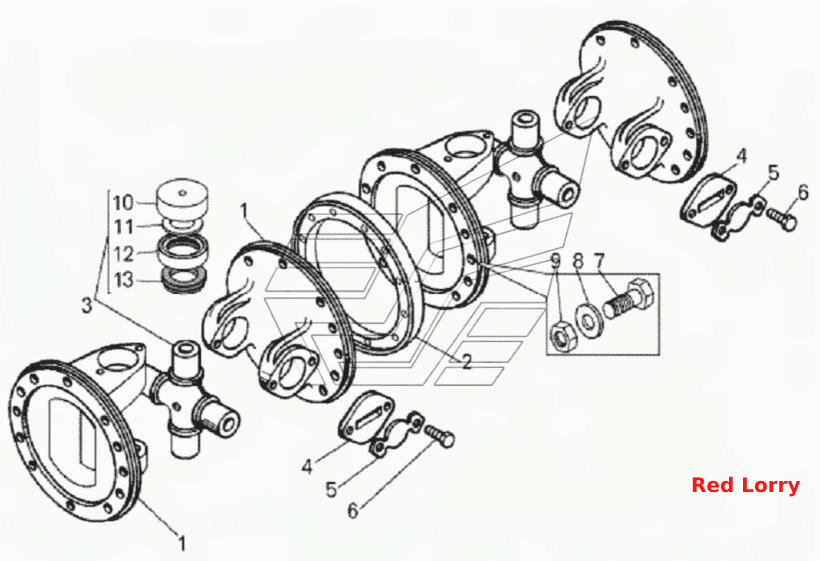

Карданная муфта
100%
Название детали
Фланец вилки
Заводской номер
ТО41-2201049
Количество на модель
4
№
1
Название детали
КОЛЬЦО
Заводской номер
ТО41-2201062
Количество на модель
1
№
2
Название детали
Крестовина
Заводской номер
7522-2201026-10
Количество на модель
2
№
3
Название детали
Крышка
Заводской номер
525-2201040-10
Количество на модель
8
№
4
Название детали
Стопорная пластина
Заводской номер
525-2201041-Б
Количество на модель
8
№
5
Название детали
Болт М
Заводской номер
340161-П29
Количество на модель
16
№
6
Название детали
Болт
Заводской номер
340747
Количество на модель
12
№
7
Название детали
Шайба 14.ОТ
Заводской номер
252138
Количество на модель
12
№
8
Название детали
Гайка
Заводской номер
250690
Количество на модель
12
№
9
Название детали
Подшипник
Заводской номер
804709К5
Количество на модель
4
№
10
Название детали
Кольцо упорное
Заводской номер
540-2201035
Количество на модель
4
№
11
Название детали
Обойма в сборе
Заводской номер
700.22.01.070
Количество на модель
4
№
12
Название детали
Уплотнители торцевые
Заводской номер
540-2201027
Количество на модель
4
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец вилки | ТО41-2201049 | 4 | 4 | 1 | |||
| 2 | КОЛЬЦО | ТО41-2201062 | 1 | 1 | 2 | |||
| 3 | Крестовина | 7522-2201026-10 | 2 | 2 | 3 | |||
| 4 | Крышка | 525-2201040-10 | 8 | 8 | 4 | |||
| 5 | Стопорная пластина | 525-2201041-Б | 8 | 8 | 5 | |||
| 6 | Болт М | 340161-П29 | 16 | 16 | 6 | |||
| 7 | Болт | 340747 | 12 | 12 | 7 | |||
| 8 | Шайба 14.ОТ | 252138 | 12 | 12 | 8 | |||
| 9 | Гайка | 250690 | 12 | 12 | 9 | |||
| 10 | Подшипник | 804709К5 | 4 | 4 | 10 | |||
| 11 | Кольцо упорное | 540-2201035 | 4 | 4 | 11 | |||
| 12 | Обойма в сборе | 700.22.01.070 | 4 | 4 | 12 | |||
| 13 | Уплотнители торцевые | 540-2201027 | 4 | 4 | 13 |
