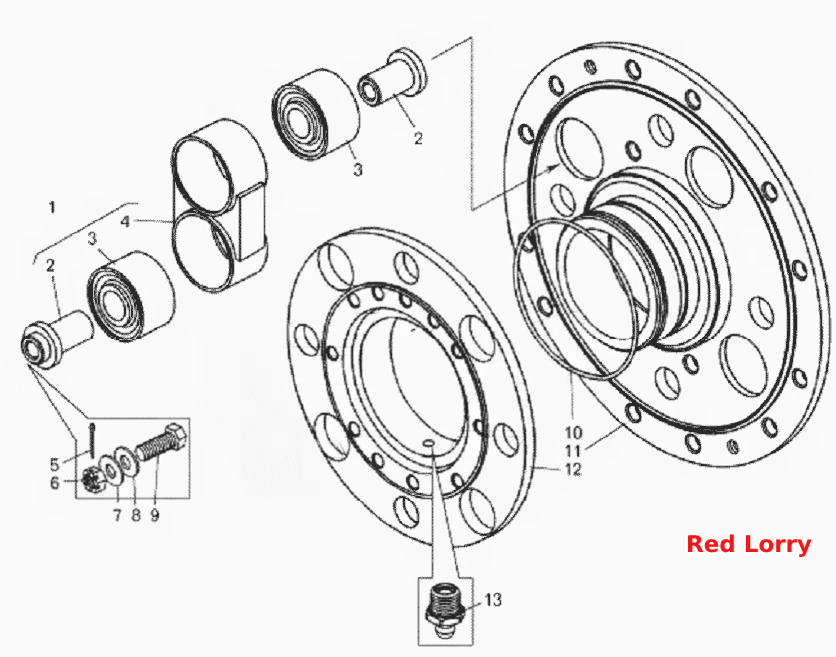

Муфта упругая
100%
Название детали
Обойма с резиновыми втулками в сборе
Заводской номер
7548D-2208117
Количество на модель
4
№
1
Название детали
Втулка распорная
Заводской номер
7548D-2208120
Количество на модель
8
№
2
Название детали
Втулка резиновая
Заводской номер
540-2208115-01
Количество на модель
8
№
3
Название детали
Обойма
Заводской номер
548М-2208122
Количество на модель
4
№
4
Название детали
Шплинт 4х25
Заводской номер
258053
Количество на модель
8
№
5
Название детали
Гайка Мх, Н
Заводской номер
250871
Количество на модель
8
№
6
Название детали
Шайба
Заводской номер
342539
Количество на модель
8
№
7
Название детали
Шайба
Заводской номер
252047
Количество на модель
8
№
8
Название детали
Болт Mx- x
Заводской номер
372662
Количество на модель
8
№
9
Название детали
Кольцо
Заводской номер
150-155-36-2-2
Количество на модель
1
№
10
Название детали
Фланец ведущий
Заводской номер
7548D-2208050
Количество на модель
1
№
11
Название детали
Фланец крепления карданного вала
Заводской номер
7548D-2208060
Количество на модель
1
№
12
Название детали
Масленка ГОСТ 19353-74
Заводской номер
1.3.Ц6хр
Количество на модель
2
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Обойма с резиновыми втулками в сборе | 7548D-2208117 | 4 | 4 | 1 | |||
| 2 | Втулка распорная | 7548D-2208120 | 8 | 8 | 2 | |||
| 3 | Втулка резиновая | 540-2208115-01 | 8 | 8 | 3 | |||
| 4 | Обойма | 548М-2208122 | 4 | 4 | 4 | |||
| 5 | Шплинт 4х25 | 258053 | 8 | 8 | 5 | |||
| 6 | Гайка Мх, Н | 250871 | 8 | 8 | 6 | |||
| 7 | Шайба | 342539 | 8 | 8 | 7 | |||
| 8 | Шайба | 252047 | 8 | 8 | 8 | |||
| 9 | Болт Mx- x | 372662 | 8 | 8 | 9 | |||
| 10 | Кольцо | 150-155-36-2-2 | 1 | 1 | 10 | |||
| 11 | Фланец ведущий | 7548D-2208050 | 1 | 1 | 11 | |||
| 12 | Фланец крепления карданного вала | 7548D-2208060 | 1 | 1 | 12 | |||
| 13 | Масленка ГОСТ 19353-74 | 1.3.Ц6хр | 2 | 2 | 13 |
