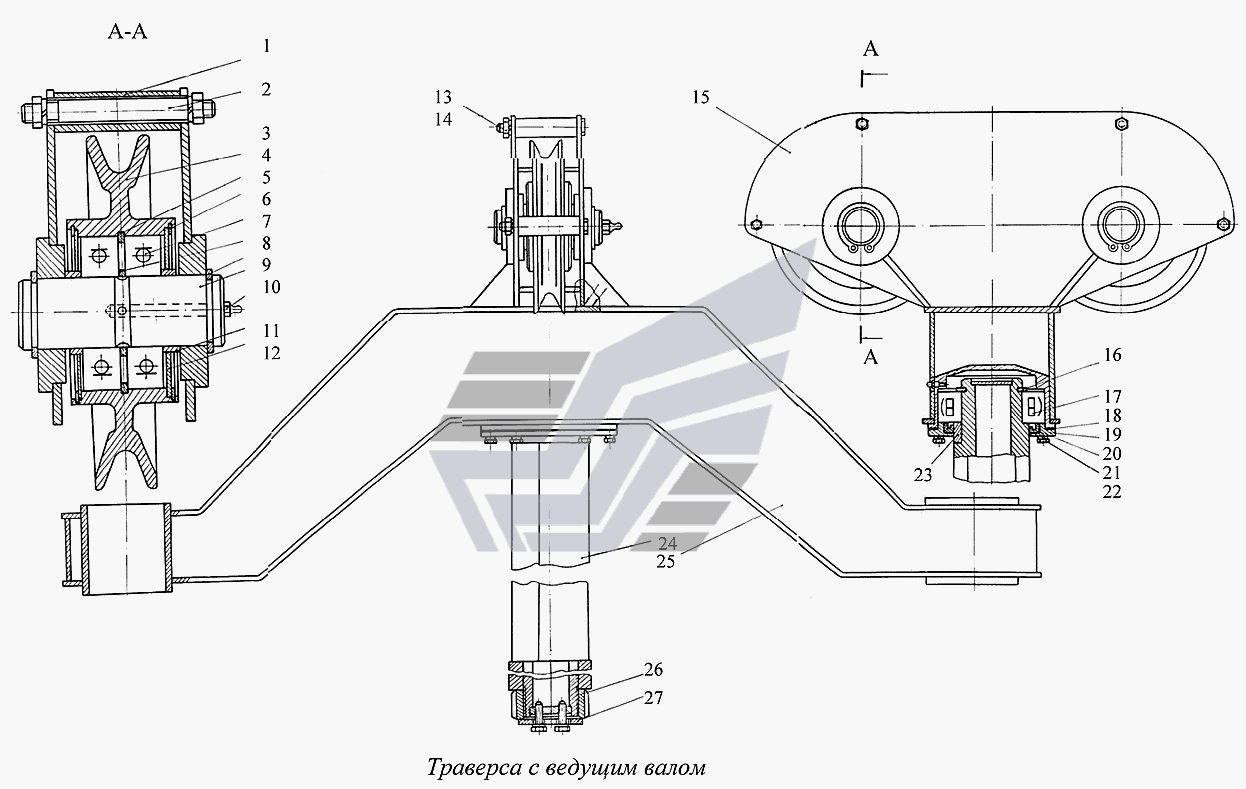

Траверса с ведущим валом
100%
Название детали
Траверса с ведущим валом
Заводской номер
ЛБУ50-04.32.00.000
Количество на модель
№
Название детали
Труба
Заводской номер
Ш1.05.001Б
Количество на модель
4
№
1
Название детали
Шпилька
Заводской номер
Ш1.05.002Б
Количество на модель
4
№
2
Название детали
Ролик
Заводской номер
ЛБУ-17-05
Количество на модель
2
№
3
Название детали
Кольцо В ГОСТ
Заводской номер
[Кольцо В100 ГОСТ13943-86]
Количество на модель
2
№
4
Название детали
Кольцо Б ГОСТ
Заводской номер
[Кольцо Б110 ГОСТ13943-68]
Количество на модель
4
№
5
Название детали
Подшипник
Заводской номер
309
Количество на модель
4
№
6
Название детали
КОЛЬЦО
Заводской номер
ЛБУ-17-29
Количество на модель
2
№
7
Название детали
Кольцо Б ГОСТ
Заводской номер
[Кольцо Б45 ГОСТ13942-68]
Количество на модель
4
№
8
Название детали
Вот
Заводской номер
Ш4.17.00.001
Количество на модель
2
№
9
Название детали
Масленка .Ц ГОСТ
Заводской номер
[Масленка 1.3.Ц6 ГОСТ19853-74]
Количество на модель
3
№
10
Название детали
Втулка
Заводской номер
ЛБУ-17-02
Количество на модель
4
№
11
Название детали
Крышка
Заводской номер
ЛБУ-17-03Б
Количество на модель
4
№
12
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М16-6Н.5.019 ГОСТ5915-70]
Количество на модель
8
№
13
Название детали
Шайба 16.65Г.019 ГОСТ6402-70
Заводской номер
[Шайба 16.65Г.019 ГОСТ6402-70]
Количество на модель
8
№
14
Название детали
Кронштейн
Заводской номер
Ш1.05.060
Количество на модель
1
№
15
Название детали
Кольцо А ГОСТ
Заводской номер
[Кольцо А80 ГОСТ13940-86]
Количество на модель
1
№
16
Название детали
Подшипник ГОСТ
Заводской номер
3516
Количество на модель
1
№
17
Название детали
прокладка
Заводской номер
ЛБУ-17-07
Количество на модель
1
№
18
Название детали
Крышка
Заводской номер
ЛБУ-17-08
Количество на модель
1
№
19
Название детали
Манжета- х ГОСТ
Заводской номер
[Манжета 1.1-100х125-3 ГОСТ8752-79]
Количество на модель
1
№
20
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М10-6gх25.58.019 ГОСТ7798-70]
Количество на модель
8
№
21
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 10.65Г.019 ГОСТ6402-70]
Количество на модель
8
№
22
Название детали
Втулка
Заводской номер
Ш1.05.009
Количество на модель
1
№
23
Название детали
Вал ведущий
Заводской номер
ЛБУ50-04.32.01.000
Количество на модель
1
№
24
Название детали
Траверс
Заводской номер
ЛБУ-17-2А
Количество на модель
1
№
25
Название детали
Орех
Заводской номер
ЛБУ-17-09
Количество на модель
1
№
26
Название детали
Упорная шайба
Заводской номер
ЛБУ-17-10
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Траверса с ведущим валом | ЛБУ50-04.32.00.000 | |||||||
| 1 | Труба | Ш1.05.001Б | 4 | 4 | 1 | |||
| 2 | Шпилька | Ш1.05.002Б | 4 | 4 | 2 | |||
| 3 | Ролик | ЛБУ-17-05 | 2 | 2 | 3 | |||
| 4 | Кольцо В ГОСТ | [Кольцо В100 ГОСТ13943-86] | 2 | 2 | 4 | |||
| 5 | Кольцо Б ГОСТ | [Кольцо Б110 ГОСТ13943-68] | 4 | 4 | 5 | |||
| 6 | Подшипник | 309 | 4 | 4 | 6 | |||
| 7 | КОЛЬЦО | ЛБУ-17-29 | 2 | 2 | 7 | |||
| 8 | Кольцо Б ГОСТ | [Кольцо Б45 ГОСТ13942-68] | 4 | 4 | 8 | |||
| 9 | Вот | Ш4.17.00.001 | 2 | 2 | 9 | |||
| 10 | Масленка .Ц ГОСТ | [Масленка 1.3.Ц6 ГОСТ19853-74] | 3 | 3 | 10 | |||
| 11 | Втулка | ЛБУ-17-02 | 4 | 4 | 11 | |||
| 12 | Крышка | ЛБУ-17-03Б | 4 | 4 | 12 | |||
| 13 | Гайка МН. ГОСТ | [Гайка М16-6Н.5.019 ГОСТ5915-70] | 8 | 8 | 13 | |||
| 14 | Шайба 16.65Г.019 ГОСТ6402-70 | [Шайба 16.65Г.019 ГОСТ6402-70] | 8 | 8 | 14 | |||
| 15 | Кронштейн | Ш1.05.060 | 1 | 1 | 15 | |||
| 16 | Кольцо А ГОСТ | [Кольцо А80 ГОСТ13940-86] | 1 | 1 | 16 | |||
| 17 | Подшипник ГОСТ | 3516 | 1 | 1 | 17 | |||
| 18 | прокладка | ЛБУ-17-07 | 1 | 1 | 18 | |||
| 19 | Крышка | ЛБУ-17-08 | 1 | 1 | 19 | |||
| 20 | Манжета- х ГОСТ | [Манжета 1.1-100х125-3 ГОСТ8752-79] | 1 | 1 | 20 | |||
| 21 | Болт М- х ГОСТ | [Болт М10-6gх25.58.019 ГОСТ7798-70] | 8 | 8 | 21 | |||
| 22 | Шайба Г. ГОСТ | [Шайба 10.65Г.019 ГОСТ6402-70] | 8 | 8 | 22 | |||
| 23 | Втулка | Ш1.05.009 | 1 | 1 | 23 | |||
| 24 | Вал ведущий | ЛБУ50-04.32.01.000 | 1 | 1 | 24 | |||
| 25 | Траверс | ЛБУ-17-2А | 1 | 1 | 25 | |||
| 26 | Орех | ЛБУ-17-09 | 1 | 1 | 26 | |||
| 27 | Упорная шайба | ЛБУ-17-10 | 1 | 1 | 27 |
