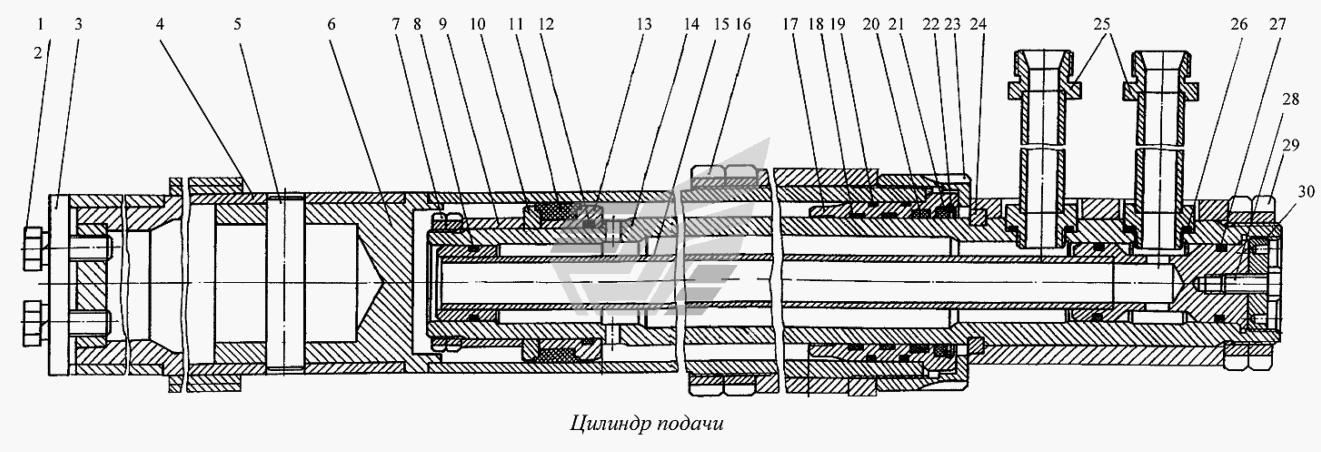

Цилиндр подачи
100%
Название детали
Цилиндр подачи
Заводской номер
ЛБУ50-04.23.00.000
Количество на модель
№
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М16-6gх45.56.019 ГОСТ7798-70]
Количество на модель
2
№
1
Название детали
Шайба 16.65Г.019 ГОСТ6402-70
Заводской номер
[Шайба 16.65Г.019 ГОСТ6402-70]
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
ЛБУ-23-09
Количество на модель
1
№
3
Название детали
Маслопровод
Заводской номер
ЛБУ50-04.23.01.000
Количество на модель
1
№
4
Название детали
Палец
Заводской номер
ЛБУ-23-08А
Количество на модель
1
№
5
Название детали
Цилиндр в сборе
Заводской номер
ЛБУ50-04.23.02.000
Количество на модель
1
№
6
Название детали
Орех
Заводской номер
Ш4.07.00.006
Количество на модель
2
№
7
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 040-048-46-2-2 ГОСТ9833-73]
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
Ш4.07.00.002А
Количество на модель
1
№
9
Название детали
Поршневое кольцо
Заводской номер
ГЕУ001.09.00.006
Количество на модель
1
№
10
Название детали
Манжета
Заводской номер
DВМ393332/М
Количество на модель
1
№
11
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 070-080-46-2-2 ГОСТ9833-73]
Количество на модель
1
№
12
Название детали
Втулка поршня
Заводской номер
ГЕУ001.09.00.007
Количество на модель
1
№
13
Название детали
Шток
Заводской номер
ЛБУ50-04.00.001
Количество на модель
1
№
14
Название детали
Сборка трубки
Заводской номер
Ш4.07.01.000
Количество на модель
1
№
15
Название детали
Орех
Заводской номер
Ш1.16.019
Количество на модель
2
№
16
Название детали
Гильза цилиндра
Заводской номер
ГЕУ001.09.00.001
Количество на модель
1
№
17
Название детали
КОЛЬЦО
Заводской номер
I/GТ 80х85-9,7/102
Количество на модель
2
№
18
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 094-100-46-2-2 ГОСТ9833-73]
Количество на модель
2
№
19
Название детали
Манжета
Заводской номер
ЕU8090
Количество на модель
1
№
20
Название детали
Грязесъемник
Заводской номер
SWР8095
Количество на модель
№
21
Название детали
Кольцо В ГОСТ
Заводской номер
[Кольцо В95 ГОСТ13941-86]
Количество на модель
1
№
22
Название детали
Гайка цилиндра
Заводской номер
ГЕУ001.09.00.004
Количество на модель
1
№
23
Название детали
Кольцо упорное
Заводской номер
Ш1.16.003
Количество на модель
1
№
24
Название детали
Штуцер концевой
Заводской номер
ЛБУ-23-56
Количество на модель
2
№
25
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 030-038-46-2-2 ГОСТ9833-73]
Количество на модель
2
№
26
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 042-050-46-2-2 ГОСТ9833-73]
Количество на модель
2
№
27
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М12-6gх30.56.019 ГОСТ7798-70]
Количество на модель
1
№
28
Название детали
Орех MHN. ГОСТ
Заводской номер
[Гайка М76х2-6Н.05.019 ГОСТ11871-88]
Количество на модель
2
№
29
Название детали
Орех
Заводской номер
Ш4.07.00.004
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Цилиндр подачи | ЛБУ50-04.23.00.000 | |||||||
| 1 | Болт М- х ГОСТ | [Болт М16-6gх45.56.019 ГОСТ7798-70] | 2 | 2 | 1 | |||
| 2 | Шайба 16.65Г.019 ГОСТ6402-70 | [Шайба 16.65Г.019 ГОСТ6402-70] | 2 | 2 | 2 | |||
| 3 | Шайба | ЛБУ-23-09 | 1 | 1 | 3 | |||
| 4 | Маслопровод | ЛБУ50-04.23.01.000 | 1 | 1 | 4 | |||
| 5 | Палец | ЛБУ-23-08А | 1 | 1 | 5 | |||
| 6 | Цилиндр в сборе | ЛБУ50-04.23.02.000 | 1 | 1 | 6 | |||
| 7 | Орех | Ш4.07.00.006 | 2 | 2 | 7 | |||
| 8 | Кольцо- - ГОСТ | [Кольцо 040-048-46-2-2 ГОСТ9833-73] | 1 | 1 | 8 | |||
| 9 | Втулка | Ш4.07.00.002А | 1 | 1 | 9 | |||
| 10 | Поршневое кольцо | ГЕУ001.09.00.006 | 1 | 1 | 10 | |||
| 11 | Манжета | DВМ393332/М | 1 | 1 | 11 | |||
| 12 | Кольцо- - ГОСТ | [Кольцо 070-080-46-2-2 ГОСТ9833-73] | 1 | 1 | 12 | |||
| 13 | Втулка поршня | ГЕУ001.09.00.007 | 1 | 1 | 13 | |||
| 14 | Шток | ЛБУ50-04.00.001 | 1 | 1 | 14 | |||
| 15 | Сборка трубки | Ш4.07.01.000 | 1 | 1 | 15 | |||
| 16 | Орех | Ш1.16.019 | 2 | 2 | 16 | |||
| 17 | Гильза цилиндра | ГЕУ001.09.00.001 | 1 | 1 | 17 | |||
| 18 | КОЛЬЦО | I/GТ 80х85-9,7/102 | 2 | 2 | 18 | |||
| 19 | Кольцо- - ГОСТ | [Кольцо 094-100-46-2-2 ГОСТ9833-73] | 2 | 2 | 19 | |||
| 20 | Манжета | ЕU8090 | 1 | 1 | 20 | |||
| 21 | Грязесъемник | SWР8095 | 21 | |||||
| 22 | Кольцо В ГОСТ | [Кольцо В95 ГОСТ13941-86] | 1 | 1 | 22 | |||
| 23 | Гайка цилиндра | ГЕУ001.09.00.004 | 1 | 1 | 23 | |||
| 24 | Кольцо упорное | Ш1.16.003 | 1 | 1 | 24 | |||
| 25 | Штуцер концевой | ЛБУ-23-56 | 2 | 2 | 25 | |||
| 26 | Кольцо- - ГОСТ | [Кольцо 030-038-46-2-2 ГОСТ9833-73] | 2 | 2 | 26 | |||
| 27 | Кольцо- - ГОСТ | [Кольцо 042-050-46-2-2 ГОСТ9833-73] | 2 | 2 | 27 | |||
| 28 | Болт М- х ГОСТ | [Болт М12-6gх30.56.019 ГОСТ7798-70] | 1 | 1 | 28 | |||
| 29 | Орех MHN. ГОСТ | [Гайка М76х2-6Н.05.019 ГОСТ11871-88] | 2 | 2 | 29 | |||
| 30 | Орех | Ш4.07.00.004 | 1 | 1 | 30 |
