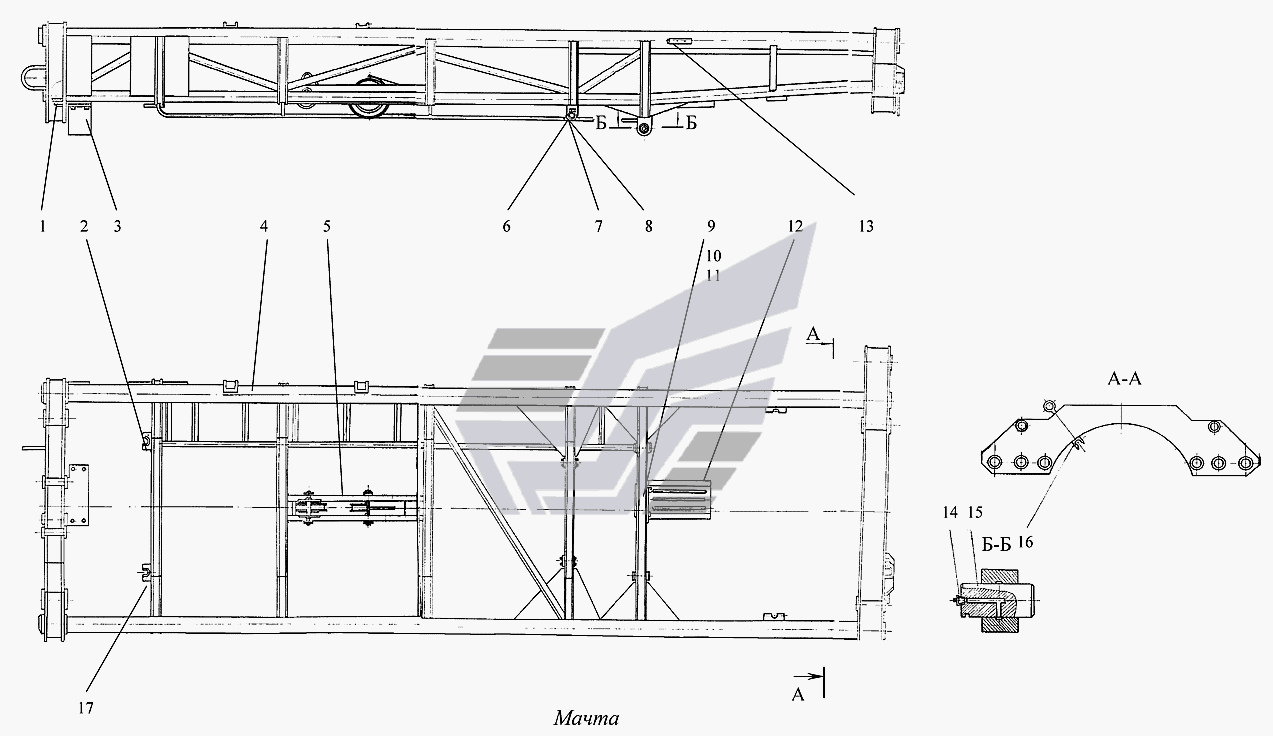

Мачта
100%
Название детали
Мачта
Заводской номер
ЛБУ50-04.15.00.000
Количество на модель
№
Название детали
Планка
Заводской номер
ЛБУ-15-123
Количество на модель
2
№
1
Название детали
Правая планка
Заводской номер
ЛБУ-15-42
Количество на модель
1
№
2
Название детали
Ограждение
Заводской номер
ЛБУ-15-120
Количество на модель
1
№
3
Название детали
Ферма
Заводской номер
ЛБУ50-04.15.01.000
Количество на модель
1
№
4
Название детали
Блок роликов
Заводской номер
ЛБУ-15-2
Количество на модель
1
№
5
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М10-6gх16.58.019 ГОСТ7798-70]
Количество на модель
4
№
6
Название детали
Ригель
Заводской номер
ЛБУ-15-01
Количество на модель
2
№
7
Название детали
Вот
Заводской номер
ЛБУ-15-02
Количество на модель
2
№
8
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М8-6gх20.58.019 ГОСТ7798-70]
Количество на модель
8
№
9
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М8-6Н.019 ГОСТ5915-70]
Количество на модель
8
№
10
Название детали
Шайба Skp. ГОСТ
Заводской номер
[Шайба С8.01.08кп.019 ГОСТ11371-78]
Количество на модель
8
№
11
Название детали
Ограждение
Заводской номер
ЛБУ-15-121
Количество на модель
1
№
12
Название детали
Отвес
Заводской номер
УГБ50М-07-9Е
Количество на модель
1
№
13
Название детали
Масленка .Ц ГОСТ
Заводской номер
[Масленка 1.3.Ц6 ГОСТ19853-74]
Количество на модель
2
№
14
Название детали
Вот
Заводской номер
ЛБУ-15-04
Количество на модель
2
№
15
Название детали
Вилка в сборе
Заводской номер
БИШ-06-5
Количество на модель
1
№
16
Название детали
Левая планка
Заводской номер
ЛБУ-15-38
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Мачта | ЛБУ50-04.15.00.000 | |||||||
| 1 | Планка | ЛБУ-15-123 | 2 | 2 | 1 | |||
| 2 | Правая планка | ЛБУ-15-42 | 1 | 1 | 2 | |||
| 3 | Ограждение | ЛБУ-15-120 | 1 | 1 | 3 | |||
| 4 | Ферма | ЛБУ50-04.15.01.000 | 1 | 1 | 4 | |||
| 5 | Блок роликов | ЛБУ-15-2 | 1 | 1 | 5 | |||
| 6 | Болт М- х ГОСТ | [Болт М10-6gх16.58.019 ГОСТ7798-70] | 4 | 4 | 6 | |||
| 7 | Ригель | ЛБУ-15-01 | 2 | 2 | 7 | |||
| 8 | Вот | ЛБУ-15-02 | 2 | 2 | 8 | |||
| 9 | Болт М- х ГОСТ | [Болт М8-6gх20.58.019 ГОСТ7798-70] | 8 | 8 | 9 | |||
| 10 | Гайка МН. ГОСТ | [Гайка М8-6Н.019 ГОСТ5915-70] | 8 | 8 | 10 | |||
| 11 | Шайба Skp. ГОСТ | [Шайба С8.01.08кп.019 ГОСТ11371-78] | 8 | 8 | 11 | |||
| 12 | Ограждение | ЛБУ-15-121 | 1 | 1 | 12 | |||
| 13 | Отвес | УГБ50М-07-9Е | 1 | 1 | 13 | |||
| 14 | Масленка .Ц ГОСТ | [Масленка 1.3.Ц6 ГОСТ19853-74] | 2 | 2 | 14 | |||
| 15 | Вот | ЛБУ-15-04 | 2 | 2 | 15 | |||
| 16 | Вилка в сборе | БИШ-06-5 | 1 | 1 | 16 | |||
| 17 | Левая планка | ЛБУ-15-38 | 1 | 1 | 17 |
