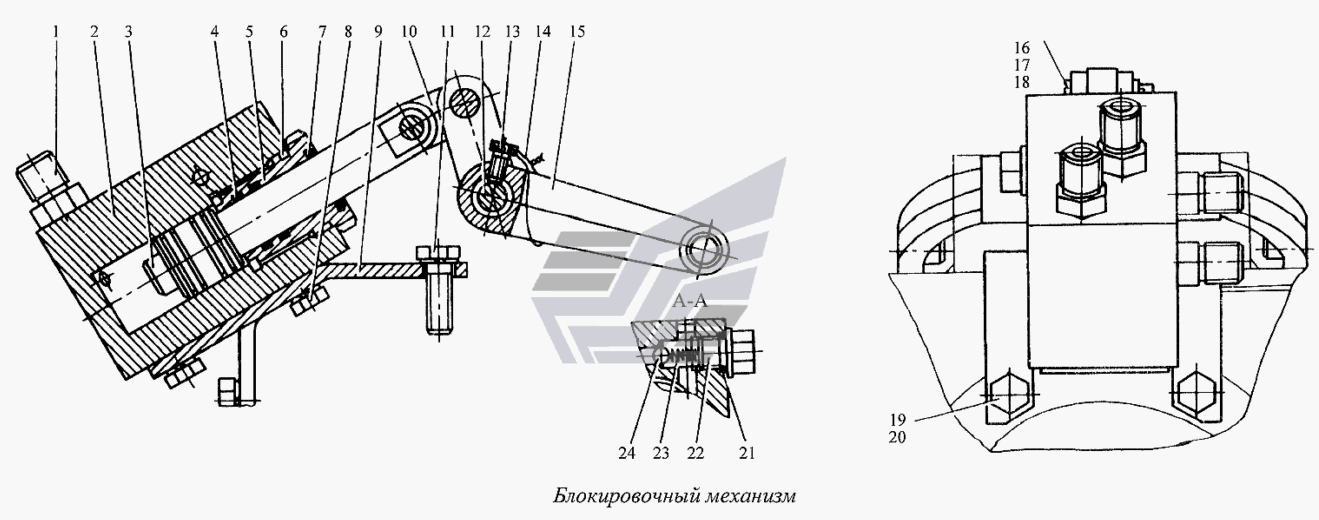

Блокировочный механизм
100%
Название детали
Блокировочный механизм
Заводской номер
ЛБУ-42-00
Количество на модель
№
Название детали
Штуцер
Заводской номер
УГБ50М-28-06
Количество на модель
№
1
Название детали
Цилиндр в сборе
Заводской номер
ЛБУ-42-1
Количество на модель
1
№
2
Название детали
Поршень
Заводской номер
ЛБУ-42-01
Количество на модель
1
№
3
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 025-031-36-2-2 ГОСТ9833-73]
Количество на модель
2
№
4
Название детали
Орех
Заводской номер
ЛБУ-13-14
Количество на модель
1
№
5
Название детали
Кольцо- ГОСТ
Заводской номер
[Кольцо 038-046-2-2 ГОСТ9833-73]
Количество на модель
1
№
6
Название детали
Грязесъемник
Заводской номер
ЛБУ-13-13
Количество на модель
1
№
7
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт М10х35.58.019 ГОСТ7798-70]
Количество на модель
4
№
8
Название детали
Кронштейн
Заводской номер
ЛБУ-42-04
Количество на модель
1
№
9
Название детали
Тарелка
Заводской номер
ЛБУ-42-03
Количество на модель
2
№
10
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт М12х40.58.019 ГОСТ7798-70]
Количество на модель
1
№
11
Название детали
Вот
Заводской номер
ЛБУ-42-02
Количество на модель
1
№
12
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт 3М8х20.58.019 ГОСТ7798-70]
Количество на модель
1
№
13
Название детали
Проволока- I, (L=мм) ГОСТ
Заводской номер
[Проволока 1,0-I, (L=150мм) ГОСТ3282-74]
Количество на модель
1
№
14
Название детали
Вилка в сборе
Заводской номер
ЛБУ-42-2
Количество на модель
1
№
15
Название детали
Ось Хх.Ст ГОСТ
Заводской номер
[Ось 22-14Х5х40.Ст3 ГОСТ9650-71]
Количество на модель
2
№
16
Название детали
Шайба ГОСТ
Заводской номер
[Шайба 1.16.01.019 ГОСТ9649-66]
Количество на модель
2
№
17
Название детали
Шплинт х ГОСТ
Заводской номер
[Шплинт 3,2х25 ГОСТ307-79]
Количество на модель
2
№
18
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт М12х50.58.019 ГОСТ7798-70]
Количество на модель
2
№
19
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 12.65Г.019 ГОСТ6402-70]
Количество на модель
7
№
20
Название детали
Кольцо ГОСТ
Заводской номер
[Кольцо ГОСТ9833-73]
Количество на модель
5
№
21
Название детали
Пробка
Заводской номер
ЛБУ-13-16
Количество на модель
1
№
22
Название детали
Пружина
Заводской номер
ЛБУ-13-15
Количество на модель
1
№
23
Название детали
Шарик УI ммР ГОСТ
Заводской номер
[Шарик УI II/906ммР ГОСТ3722-60]
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блокировочный механизм | ЛБУ-42-00 | |||||||
| 1 | Штуцер | УГБ50М-28-06 | 1 | |||||
| 2 | Цилиндр в сборе | ЛБУ-42-1 | 1 | 1 | 2 | |||
| 3 | Поршень | ЛБУ-42-01 | 1 | 1 | 3 | |||
| 4 | Кольцо- - ГОСТ | [Кольцо 025-031-36-2-2 ГОСТ9833-73] | 2 | 2 | 4 | |||
| 5 | Орех | ЛБУ-13-14 | 1 | 1 | 5 | |||
| 6 | Кольцо- ГОСТ | [Кольцо 038-046-2-2 ГОСТ9833-73] | 1 | 1 | 6 | |||
| 7 | Грязесъемник | ЛБУ-13-13 | 1 | 1 | 7 | |||
| 8 | Болт Mx ГОСТ | [Болт М10х35.58.019 ГОСТ7798-70] | 4 | 4 | 8 | |||
| 9 | Кронштейн | ЛБУ-42-04 | 1 | 1 | 9 | |||
| 10 | Тарелка | ЛБУ-42-03 | 2 | 2 | 10 | |||
| 11 | Болт Mx ГОСТ | [Болт М12х40.58.019 ГОСТ7798-70] | 1 | 1 | 11 | |||
| 12 | Вот | ЛБУ-42-02 | 1 | 1 | 12 | |||
| 13 | Болт Mx ГОСТ | [Болт 3М8х20.58.019 ГОСТ7798-70] | 1 | 1 | 13 | |||
| 14 | Проволока- I, (L=мм) ГОСТ | [Проволока 1,0-I, (L=150мм) ГОСТ3282-74] | 1 | 1 | 14 | |||
| 15 | Вилка в сборе | ЛБУ-42-2 | 1 | 1 | 15 | |||
| 16 | Ось Хх.Ст ГОСТ | [Ось 22-14Х5х40.Ст3 ГОСТ9650-71] | 2 | 2 | 16 | |||
| 17 | Шайба ГОСТ | [Шайба 1.16.01.019 ГОСТ9649-66] | 2 | 2 | 17 | |||
| 18 | Шплинт х ГОСТ | [Шплинт 3,2х25 ГОСТ307-79] | 2 | 2 | 18 | |||
| 19 | Болт Mx ГОСТ | [Болт М12х50.58.019 ГОСТ7798-70] | 2 | 2 | 19 | |||
| 20 | Шайба Г. ГОСТ | [Шайба 12.65Г.019 ГОСТ6402-70] | 7 | 7 | 20 | |||
| 21 | Кольцо ГОСТ | [Кольцо ГОСТ9833-73] | 5 | 5 | 21 | |||
| 22 | Пробка | ЛБУ-13-16 | 1 | 1 | 22 | |||
| 23 | Пружина | ЛБУ-13-15 | 1 | 1 | 23 | |||
| 24 | Шарик УI ммР ГОСТ | [Шарик УI II/906ммР ГОСТ3722-60] | 1 | 1 | 24 |
