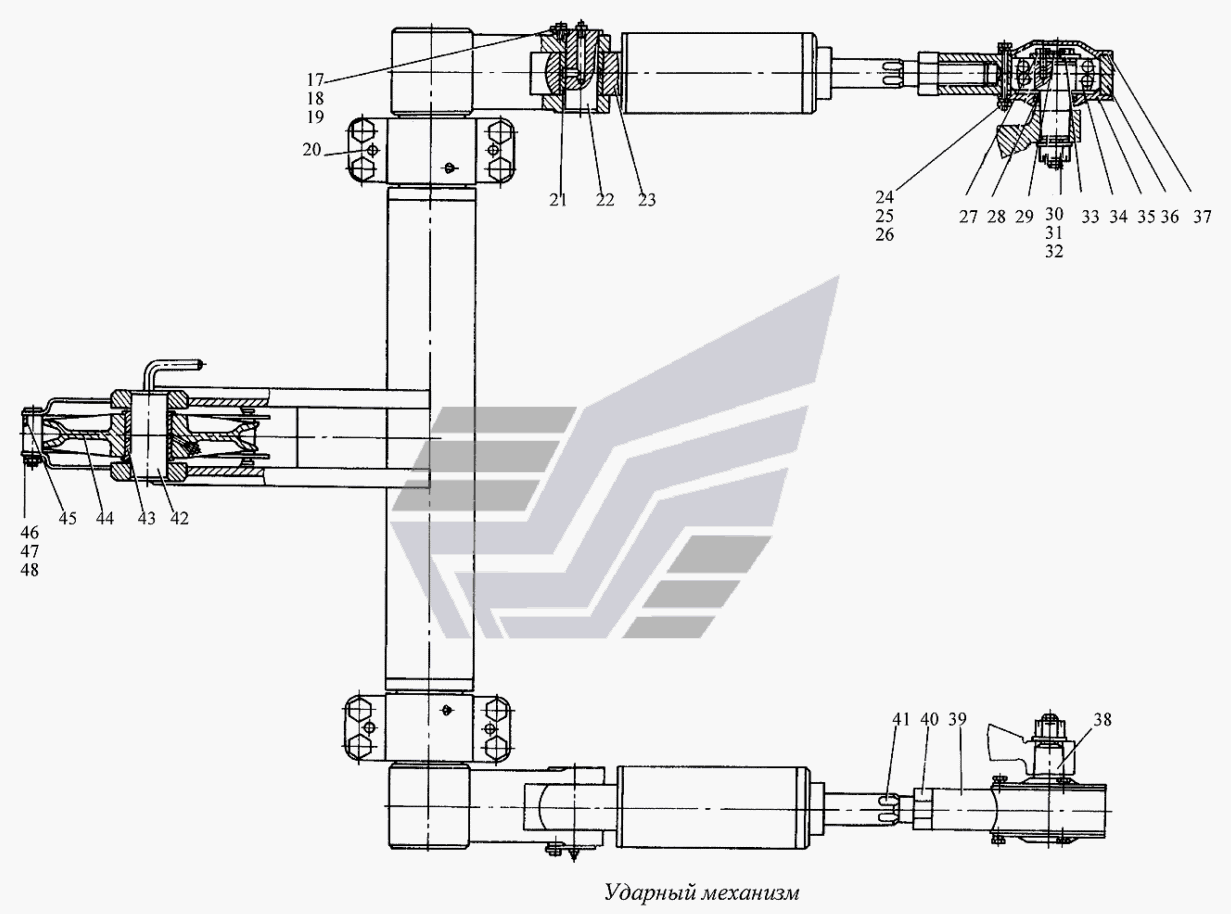

Ударный механизм
100%
Название детали
Ударный механизм
Заводской номер
ЛБУМ2.06.00.000
Количество на модель
№
Название детали
Планка
Заводской номер
ЛБУ-06-08А
Количество на модель
2
№
17
Название детали
Стопорная пластина
Заводской номер
ЛБУ-06-35
Количество на модель
2
№
18
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт М8х16.58.019 ГОСТ7798-70]
Количество на модель
4
№
19
Название детали
Штифт х ГОСТ
Заводской номер
[Штифт 12х36 ГОСТ3129-70]
Количество на модель
4
№
20
Название детали
Втулка
Заводской номер
УГБ50А-08-20
Количество на модель
2
№
21
Название детали
Валик
Заводской номер
ЛБУ-06-09
Количество на модель
2
№
22
Название детали
Головка нижняя
Заводской номер
ЛБУ-06-23
Количество на модель
2
№
23
Название детали
Гайка М8.5.019 ГОСТ5915-70
Заводской номер
[Гайка М8.5.019 ГОСТ5915-70]
Количество на модель
6
№
24
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт М8х70.58.019 ГОСТ7798-70]
Количество на модель
6
№
25
Название детали
Шайба 8.65Г.019 ГОСТ6402-70
Заводской номер
[Шайба 8.65Г.019 ГОСТ6402-70]
Количество на модель
10
№
26
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт 3М10х20.58.019 ГОСТ7798-70]
Количество на модель
4
№
27
Название детали
Кольцо СГ- ГОСТ
Заводской номер
[Кольцо СГ 52-39-5 ГОСТ6418-81]
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
УГБ50М-08-31
Количество на модель
2
№
30
Название детали
Гайка М ГОСТ
Заводской номер
[Гайка М20 ГОСТ5918-73]
Количество на модель
2
№
31
Название детали
Шплинт х ГОСТ
Заводской номер
[Шплинт 4х40.019 ГОСТ397-79]
Количество на модель
2
№
32
Название детали
Шайба
Заводской номер
УГБ50А-05-05
Количество на модель
2
№
33
Название детали
Подшипник
Заводской номер
1610
Количество на модель
2
№
34
Название детали
Крышка
Заводской номер
УГБ50А-08-32
Количество на модель
2
№
35
Название детали
прокладка
Заводской номер
УГБ50А-08-33а
Количество на модель
4
№
36
Название детали
Крышка
Заводской номер
УГБ50А-08-33
Количество на модель
2
№
37
Название детали
Палец
Заводской номер
УГБ850А-08-30
Количество на модель
2
№
38
Название детали
корпус
Заводской номер
УГБ50А-08-29
Количество на модель
2
№
39
Название детали
Гайка М ГОСТ
Заводской номер
[Гайка М30.5.019 ГОСТ5915-70]
Количество на модель
2
№
40
Название детали
Стержень
Заводской номер
ЛБУ-06-11
Количество на модель
2
№
41
Название детали
Ось в сборе
Заводской номер
ЛБУ-06-3А
Количество на модель
1
№
42
Название детали
Втулка
Заводской номер
ЛБУ-06-07
Количество на модель
2
№
43
Название детали
Ролик
Заводской номер
ЛБУ-06-06
Количество на модель
1
№
44
Название детали
Труба
Заводской номер
ЛБУ-06-22
Количество на модель
3
№
45
Название детали
Вот
Заводской номер
ЛБУ-17-30
Количество на модель
3
№
46
Название детали
Гайка М ГОСТ
Заводской номер
[Гайка М12.5.019 ГОСТ5915-70]
Количество на модель
3
№
47
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 12.65Г.019 ГОСТ6402-70]
Количество на модель
3
№
48
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ударный механизм | ЛБУМ2.06.00.000 | |||||||
| 17 | Планка | ЛБУ-06-08А | 2 | 2 | 17 | |||
| 18 | Стопорная пластина | ЛБУ-06-35 | 2 | 2 | 18 | |||
| 19 | Болт Mx ГОСТ | [Болт М8х16.58.019 ГОСТ7798-70] | 4 | 4 | 19 | |||
| 20 | Штифт х ГОСТ | [Штифт 12х36 ГОСТ3129-70] | 4 | 4 | 20 | |||
| 21 | Втулка | УГБ50А-08-20 | 2 | 2 | 21 | |||
| 22 | Валик | ЛБУ-06-09 | 2 | 2 | 22 | |||
| 23 | Головка нижняя | ЛБУ-06-23 | 2 | 2 | 23 | |||
| 24 | Гайка М8.5.019 ГОСТ5915-70 | [Гайка М8.5.019 ГОСТ5915-70] | 6 | 6 | 24 | |||
| 25 | Болт Mx ГОСТ | [Болт М8х70.58.019 ГОСТ7798-70] | 6 | 6 | 25 | |||
| 26 | Шайба 8.65Г.019 ГОСТ6402-70 | [Шайба 8.65Г.019 ГОСТ6402-70] | 10 | 10 | 26 | |||
| 27 | Болт Mx ГОСТ | [Болт 3М10х20.58.019 ГОСТ7798-70] | 4 | 4 | 27 | |||
| 28 | Кольцо СГ- ГОСТ | [Кольцо СГ 52-39-5 ГОСТ6418-81] | 2 | 2 | 28 | |||
| 30 | Шайба | УГБ50М-08-31 | 2 | 2 | 30 | |||
| 31 | Гайка М ГОСТ | [Гайка М20 ГОСТ5918-73] | 2 | 2 | 31 | |||
| 32 | Шплинт х ГОСТ | [Шплинт 4х40.019 ГОСТ397-79] | 2 | 2 | 32 | |||
| 33 | Шайба | УГБ50А-05-05 | 2 | 2 | 33 | |||
| 34 | Подшипник | 1610 | 2 | 2 | 34 | |||
| 35 | Крышка | УГБ50А-08-32 | 2 | 2 | 35 | |||
| 36 | прокладка | УГБ50А-08-33а | 4 | 4 | 36 | |||
| 37 | Крышка | УГБ50А-08-33 | 2 | 2 | 37 | |||
| 38 | Палец | УГБ850А-08-30 | 2 | 2 | 38 | |||
| 39 | корпус | УГБ50А-08-29 | 2 | 2 | 39 | |||
| 40 | Гайка М ГОСТ | [Гайка М30.5.019 ГОСТ5915-70] | 2 | 2 | 40 | |||
| 41 | Стержень | ЛБУ-06-11 | 2 | 2 | 41 | |||
| 42 | Ось в сборе | ЛБУ-06-3А | 1 | 1 | 42 | |||
| 43 | Втулка | ЛБУ-06-07 | 2 | 2 | 43 | |||
| 44 | Ролик | ЛБУ-06-06 | 1 | 1 | 44 | |||
| 45 | Труба | ЛБУ-06-22 | 3 | 3 | 45 | |||
| 46 | Вот | ЛБУ-17-30 | 3 | 3 | 46 | |||
| 47 | Гайка М ГОСТ | [Гайка М12.5.019 ГОСТ5915-70] | 3 | 3 | 47 | |||
| 48 | Шайба Г. ГОСТ | [Шайба 12.65Г.019 ГОСТ6402-70] | 3 | 3 | 48 |
