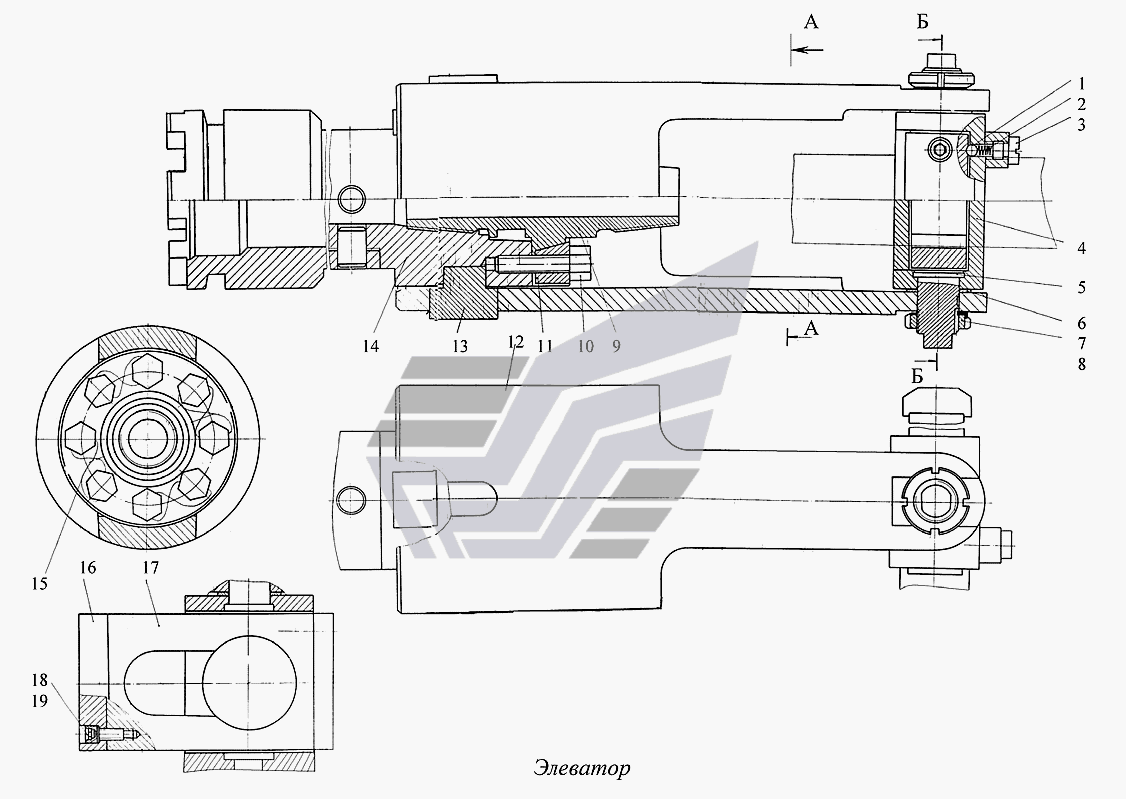

Элеватор
100%
Название детали
Элеватор
Заводской номер
ЛБУ50-04.30.00.000-01
Количество на модель
№
Название детали
Шарик ГОСТ3722-81
Заводской номер
[Шарик ГОСТ3722-81]
Количество на модель
1
№
1
Название детали
Пружина
Заводской номер
ААА-7234
Количество на модель
1
№
2
Название детали
Пробка
Заводской номер
1ВСМ.03.01.081
Количество на модель
1
№
3
Название детали
корпус
Заводской номер
УБВ000.34.02.000-05
Количество на модель
1
№
4
Название детали
Вот
Заводской номер
УБВ000.34.00.004-05
Количество на модель
2
№
5
Название детали
КОЛЬЦО
Заводской номер
УБВ000.34.00.003-05
Количество на модель
2
№
6
Название детали
Гайка Mx, N. ГОСТ
Заводской номер
[Гайка М30х1,5-6Н.05.019 ГОСТ11871-88]
Количество на модель
2
№
7
Название детали
Х.к.п. Стиральная машина. ГОСТ
Заводской номер
[Шайба Н.30.01.08кп.019 ГОСТ11872-98]
Количество на модель
2
№
8
Название детали
Ниппель
Заводской номер
УБВ000.34.00.002-05
Количество на модель
1
№
9
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт 3М12-6gх50.58.019 ГОСТ7797-70]
Количество на модель
8
№
10
Название детали
Фланец
Заводской номер
[Фланец]
Количество на модель
1
№
11
Название детали
корпус
Заводской номер
УБВ000.34.00.007-05
Количество на модель
1
№
12
Название детали
шпонка
Заводской номер
УБВ000.34.00.008-05
Количество на модель
2
№
13
Название детали
Шпиндель
Заводской номер
ЛБУ50-04.30.01.000-01
Количество на модель
1
№
14
Название детали
Проволока, - ГОСТ
Заводской номер
[Проволока 1,0-0-1Ц ГОСТ3282-74]
Количество на модель
4
№
15
Название детали
Планка
Заводской номер
УБВ000.34.00.005-05
Количество на модель
2
№
16
Название детали
Вставка
Заводской номер
УБВ000.34.00.006-05
Количество на модель
1
№
17
Название детали
Винт М- х ГОСТ
Заводской номер
[Винт М8-6gх20.56.019 ГОСТ11738-84]
Количество на модель
4
№
18
Название детали
Шайба 8.65Г.019 ГОСТ6402-70
Заводской номер
[Шайба 8.65Г.019 ГОСТ6402-70]
Количество на модель
4
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Элеватор | ЛБУ50-04.30.00.000-01 | |||||||
| 1 | Шарик ГОСТ3722-81 | [Шарик ГОСТ3722-81] | 1 | 1 | 1 | |||
| 2 | Пружина | ААА-7234 | 1 | 1 | 2 | |||
| 3 | Пробка | 1ВСМ.03.01.081 | 1 | 1 | 3 | |||
| 4 | корпус | УБВ000.34.02.000-05 | 1 | 1 | 4 | |||
| 5 | Вот | УБВ000.34.00.004-05 | 2 | 2 | 5 | |||
| 6 | КОЛЬЦО | УБВ000.34.00.003-05 | 2 | 2 | 6 | |||
| 7 | Гайка Mx, N. ГОСТ | [Гайка М30х1,5-6Н.05.019 ГОСТ11871-88] | 2 | 2 | 7 | |||
| 8 | Х.к.п. Стиральная машина. ГОСТ | [Шайба Н.30.01.08кп.019 ГОСТ11872-98] | 2 | 2 | 8 | |||
| 9 | Ниппель | УБВ000.34.00.002-05 | 1 | 1 | 9 | |||
| 10 | Болт М- х ГОСТ | [Болт 3М12-6gх50.58.019 ГОСТ7797-70] | 8 | 8 | 10 | |||
| 11 | Фланец | [Фланец] | 1 | 1 | 11 | |||
| 12 | корпус | УБВ000.34.00.007-05 | 1 | 1 | 12 | |||
| 13 | шпонка | УБВ000.34.00.008-05 | 2 | 2 | 13 | |||
| 14 | Шпиндель | ЛБУ50-04.30.01.000-01 | 1 | 1 | 14 | |||
| 15 | Проволока, - ГОСТ | [Проволока 1,0-0-1Ц ГОСТ3282-74] | 4 | 4 | 15 | |||
| 16 | Планка | УБВ000.34.00.005-05 | 2 | 2 | 16 | |||
| 17 | Вставка | УБВ000.34.00.006-05 | 1 | 1 | 17 | |||
| 18 | Винт М- х ГОСТ | [Винт М8-6gх20.56.019 ГОСТ11738-84] | 4 | 4 | 18 | |||
| 19 | Шайба 8.65Г.019 ГОСТ6402-70 | [Шайба 8.65Г.019 ГОСТ6402-70] | 4 | 4 | 19 |
