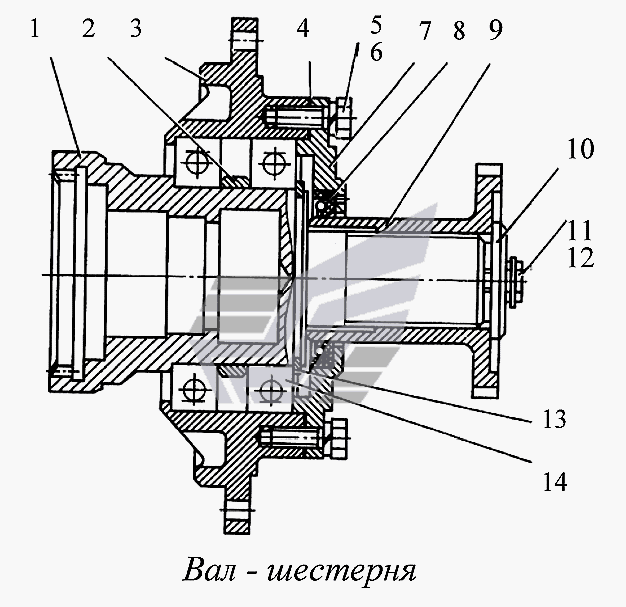

Вал–шестерня
100%
Название детали
Вал–шестерня
Заводской номер
УБСР25М.01.01.040
Количество на модель
№
Название детали
Вал–шестерня
Заводской номер
ЛБУ-04-20А
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
ЛБУ-04-08
Количество на модель
1
№
2
Название детали
Стакан
Заводской номер
ЛБУ-04-04
Количество на модель
1
№
3
Название детали
прокладка
Заводской номер
ЛБУ-04-05
Количество на модель
1
№
4
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 10.65Г.019 ГОСТ6402-70]
Количество на модель
4
№
5
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт М10х30.58.019 ГОСТ7798-70]
Количество на модель
4
№
6
Название детали
Стакан
Заводской номер
ЛБУ-04-11
Количество на модель
1
№
7
Название детали
Манжета X ГОСТ
Заводской номер
[Манжета 1-65х90-2 ГОСТ8752-70]
Количество на модель
1
№
8
Название детали
Фланец
Заводской номер
ЛБУ-04-12
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
ЛБУ-04-07
Количество на модель
1
№
10
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт 3М10х25.58.019 ГОСТ7798-70]
Количество на модель
2
№
11
Название детали
Проволока, (L=±мм) ГОСТ
Заводской номер
[Проволока 1,0-II, (L=100±5,0мм) ГОСТ3282-74]
Количество на модель
№
12
Название детали
Кольцо Б ГОСТ
Заводской номер
[Кольцо Б90 ГОСТ13942-68]
Количество на модель
1
№
13
Название детали
Подшипник ГОСТ
Заводской номер
118
Количество на модель
2
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал–шестерня | УБСР25М.01.01.040 | |||||||
| 1 | Вал–шестерня | ЛБУ-04-20А | 1 | 1 | 1 | |||
| 2 | Втулка | ЛБУ-04-08 | 1 | 1 | 2 | |||
| 3 | Стакан | ЛБУ-04-04 | 1 | 1 | 3 | |||
| 4 | прокладка | ЛБУ-04-05 | 1 | 1 | 4 | |||
| 5 | Шайба Г. ГОСТ | [Шайба 10.65Г.019 ГОСТ6402-70] | 4 | 4 | 5 | |||
| 6 | Болт Mx ГОСТ | [Болт М10х30.58.019 ГОСТ7798-70] | 4 | 4 | 6 | |||
| 7 | Стакан | ЛБУ-04-11 | 1 | 1 | 7 | |||
| 8 | Манжета X ГОСТ | [Манжета 1-65х90-2 ГОСТ8752-70] | 1 | 1 | 8 | |||
| 9 | Фланец | ЛБУ-04-12 | 1 | 1 | 9 | |||
| 10 | Шайба | ЛБУ-04-07 | 1 | 1 | 10 | |||
| 11 | Болт Mx ГОСТ | [Болт 3М10х25.58.019 ГОСТ7798-70] | 2 | 2 | 11 | |||
| 12 | Проволока, (L=±мм) ГОСТ | [Проволока 1,0-II, (L=100±5,0мм) ГОСТ3282-74] | 12 | |||||
| 13 | Кольцо Б ГОСТ | [Кольцо Б90 ГОСТ13942-68] | 1 | 1 | 13 | |||
| 14 | Подшипник ГОСТ | 118 | 2 | 2 | 14 |
