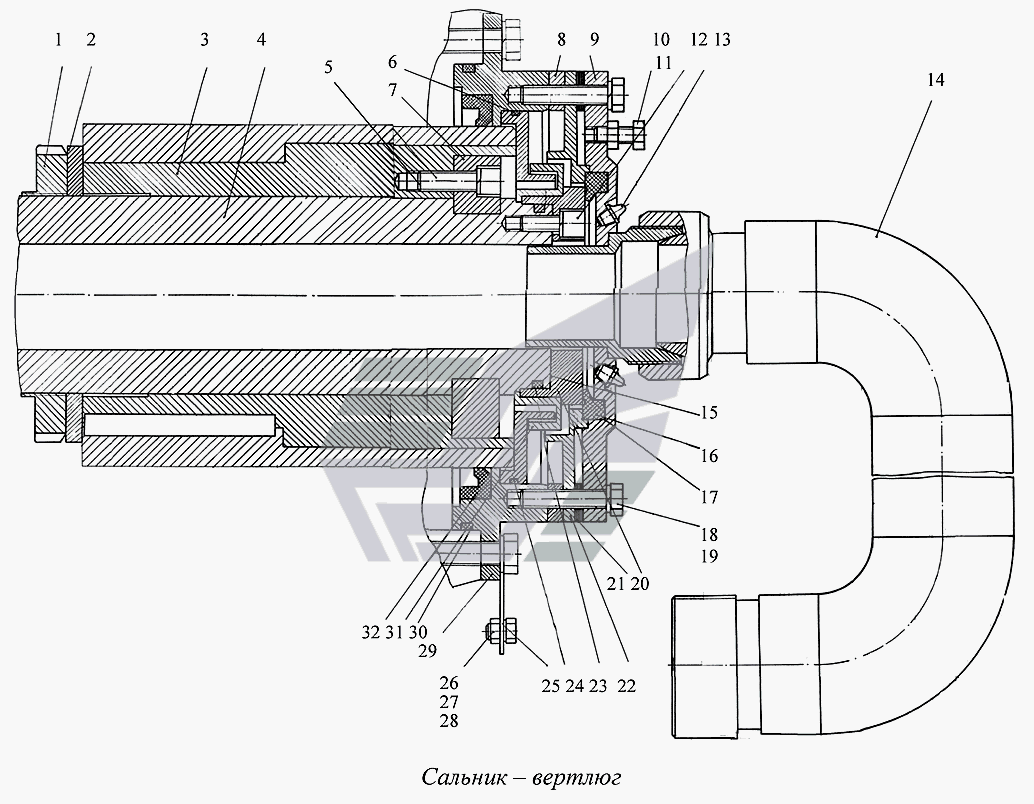

Сальник–вертлюг
100%
Название детали
Сальник- вертлюг
Заводской номер
ЛБУ50-04.01.00.000
Количество на модель
№
Название детали
Орех
Заводской номер
ЛБУ50-04.01.00.009
Количество на модель
1
№
1
Название детали
КОЛЬЦО
Заводской номер
ЛБУ50-04.01.00.004
Количество на модель
1
№
2
Название детали
Втулка в сборе
Заводской номер
ЛБУ50-04.01.01.000
Количество на модель
1
№
3
Название детали
Шпиндель
Заводской номер
ЛБУ50-04.01.00.001
Количество на модель
1
№
4
Название детали
Винт М- х ГОСТ
Заводской номер
[Винт М12-6gх40.56.019 ГОСТ11738-84]
Количество на модель
12
№
5
Название детали
Сухарь
Заводской номер
УБР-12.12.04.016
Количество на модель
2
№
6
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 220-225-36-2-2 ГОСТ9833-73]
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
ЛБУ50-04.01.00.003
Количество на модель
1
№
8
Название детали
Фланец в сборе
Заводской номер
ЛБУ50-04.01.03.000
Количество на модель
1
№
9
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М1Н.5.019 ГОСТ5915-70]
Количество на модель
3
№
10
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М10-6gх30.58.019 ГОСТ7798-70]
Количество на модель
3
№
11
Название детали
Винт М- х ГОСТ
Заводской номер
[Винт М12-6gх30.56.019 ГОСТ11738-84]
Количество на модель
6
№
12
Название детали
Масленка .Ц ГОСТ
Заводской номер
[Масленка 1.3.Ц6 ГОСТ19853-74]
Количество на модель
2
№
13
Название детали
Гусак в сборе
Заводской номер
ЛБУ50-01.01.02.000
Количество на модель
1
№
14
Название детали
прокладка
Заводской номер
УБР-12.63.00.008
Количество на модель
1
№
15
Название детали
Кольцо уплотнительное
Заводской номер
УБР-12В.63.00.009
Количество на модель
1
№
16
Название детали
Фланец
Заводской номер
УБР-12.63.00.001
Количество на модель
1
№
17
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М12-6gх55.58.019 ГОСТ7798-70]
Количество на модель
8
№
18
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 12.65Г.019 ГОСТ6402-70]
Количество на модель
14
№
19
Название детали
прокладка
Заводской номер
ЛБУ50-04.01.00.012
Количество на модель
5
№
21
Название детали
Фланец
Заводской номер
ЛБУ50-04.01.00.005
Количество на модель
1
№
22
Название детали
Кольцо х- ГОСТ
Заводской номер
[Кольцо 110х120-36-2-2 ГОСТ9833-73]
Количество на модель
1
№
23
Название детали
Фланец
Заводской номер
ЛБУ50-04.01.00.002
Количество на модель
1
№
24
Название детали
Планка
Заводской номер
ЛБУ50-04.01.00.011
Количество на модель
1
№
25
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М10-6gх20.58.019 ГОСТ7798-70]
Количество на модель
1
№
26
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М10-6Н.5.019 ГОСТ5915-70]
Количество на модель
1
№
27
Название детали
Шайба кп. ГОСТ
Заводской номер
[Шайба 2.10.01.08кп.019 ГОСТ11371-78]
Количество на модель
1
№
28
Название детали
Фланец
Заводской номер
ЛБУ50-04.01.00.008
Количество на модель
1
№
29
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 290-300-58-2-2 ГОСТ9833-73]
Количество на модель
1
№
30
Название детали
Отражатель
Заводской номер
ЛБУ50-04.01.00.006
Количество на модель
1
№
31
Название детали
Манжета- х ГОСТ
Заводской номер
[Манжета 1.1-220х250-2 ГОСТ8752-79]
Количество на модель
2
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Сальник- вертлюг | ЛБУ50-04.01.00.000 | |||||||
| 1 | Орех | ЛБУ50-04.01.00.009 | 1 | 1 | 1 | |||
| 2 | КОЛЬЦО | ЛБУ50-04.01.00.004 | 1 | 1 | 2 | |||
| 3 | Втулка в сборе | ЛБУ50-04.01.01.000 | 1 | 1 | 3 | |||
| 4 | Шпиндель | ЛБУ50-04.01.00.001 | 1 | 1 | 4 | |||
| 5 | Винт М- х ГОСТ | [Винт М12-6gх40.56.019 ГОСТ11738-84] | 12 | 12 | 5 | |||
| 6 | Сухарь | УБР-12.12.04.016 | 2 | 2 | 6 | |||
| 7 | Кольцо- - ГОСТ | [Кольцо 220-225-36-2-2 ГОСТ9833-73] | 1 | 1 | 7 | |||
| 8 | КОЛЬЦО | ЛБУ50-04.01.00.003 | 1 | 1 | 8 | |||
| 9 | Фланец в сборе | ЛБУ50-04.01.03.000 | 1 | 1 | 9 | |||
| 10 | Гайка МН. ГОСТ | [Гайка М1Н.5.019 ГОСТ5915-70] | 3 | 3 | 10 | |||
| 11 | Болт М- х ГОСТ | [Болт М10-6gх30.58.019 ГОСТ7798-70] | 3 | 3 | 11 | |||
| 12 | Винт М- х ГОСТ | [Винт М12-6gх30.56.019 ГОСТ11738-84] | 6 | 6 | 12 | |||
| 13 | Масленка .Ц ГОСТ | [Масленка 1.3.Ц6 ГОСТ19853-74] | 2 | 2 | 13 | |||
| 14 | Гусак в сборе | ЛБУ50-01.01.02.000 | 1 | 1 | 14 | |||
| 15 | прокладка | УБР-12.63.00.008 | 1 | 1 | 15 | |||
| 16 | Кольцо уплотнительное | УБР-12В.63.00.009 | 1 | 1 | 16 | |||
| 17 | Фланец | УБР-12.63.00.001 | 1 | 1 | 17 | |||
| 18 | Болт М- х ГОСТ | [Болт М12-6gх55.58.019 ГОСТ7798-70] | 8 | 8 | 18 | |||
| 19 | Шайба Г. ГОСТ | [Шайба 12.65Г.019 ГОСТ6402-70] | 14 | 14 | 19 | |||
| 21 | прокладка | ЛБУ50-04.01.00.012 | 5 | 5 | 21 | |||
| 22 | Фланец | ЛБУ50-04.01.00.005 | 1 | 1 | 22 | |||
| 23 | Кольцо х- ГОСТ | [Кольцо 110х120-36-2-2 ГОСТ9833-73] | 1 | 1 | 23 | |||
| 24 | Фланец | ЛБУ50-04.01.00.002 | 1 | 1 | 24 | |||
| 25 | Планка | ЛБУ50-04.01.00.011 | 1 | 1 | 25 | |||
| 26 | Болт М- х ГОСТ | [Болт М10-6gх20.58.019 ГОСТ7798-70] | 1 | 1 | 26 | |||
| 27 | Гайка МН. ГОСТ | [Гайка М10-6Н.5.019 ГОСТ5915-70] | 1 | 1 | 27 | |||
| 28 | Шайба кп. ГОСТ | [Шайба 2.10.01.08кп.019 ГОСТ11371-78] | 1 | 1 | 28 | |||
| 29 | Фланец | ЛБУ50-04.01.00.008 | 1 | 1 | 29 | |||
| 30 | Кольцо- - ГОСТ | [Кольцо 290-300-58-2-2 ГОСТ9833-73] | 1 | 1 | 30 | |||
| 31 | Отражатель | ЛБУ50-04.01.00.006 | 1 | 1 | 31 | |||
| 32 | Манжета- х ГОСТ | [Манжета 1.1-220х250-2 ГОСТ8752-79] | 2 | 2 | 32 |
