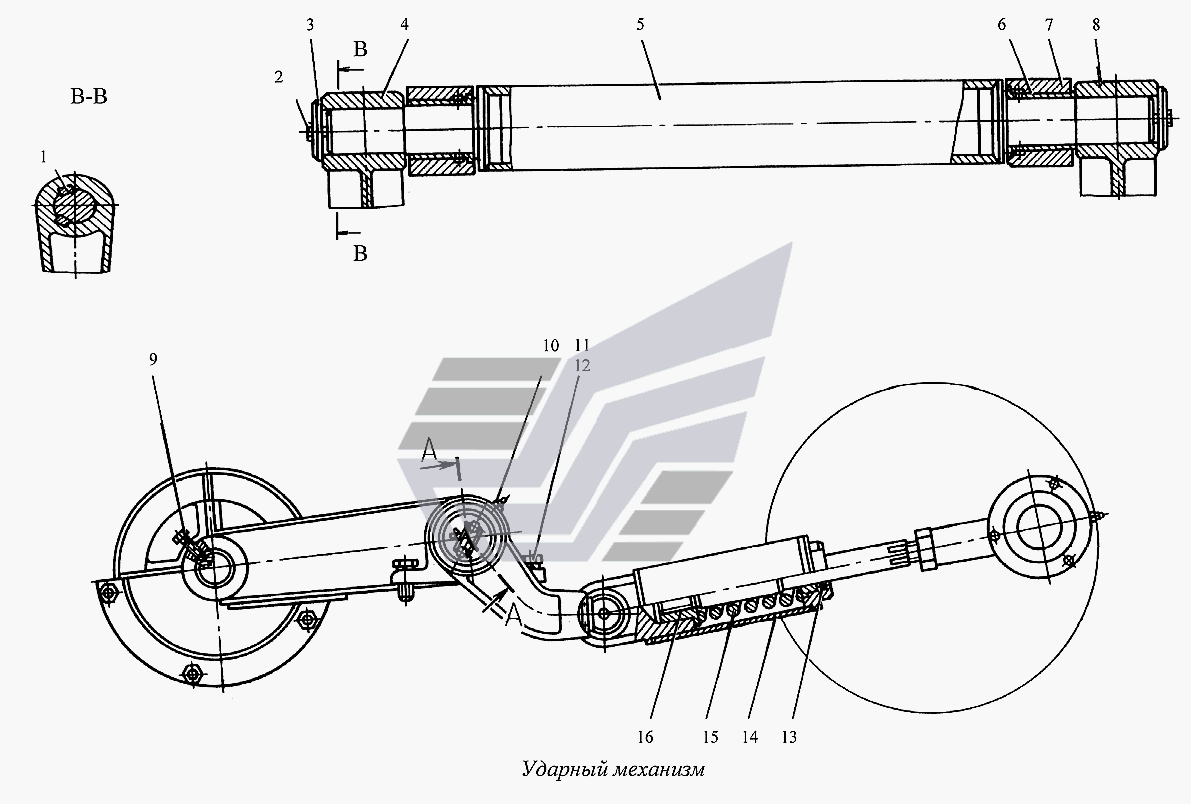

Ударный механизм
100%
Название детали
Ударный механизм
Заводской номер
ЛБУМ2.06.00.000
Количество на модель
№
Название детали
Шлиц XX ГОСТ
Заводской номер
[Шпонка 18х11х90 ГОСТ8789-68]
Количество на модель
4
№
1
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт 3М10х25.58.019 ГОСТ7798-70]
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
Ш1.03.092
Количество на модель
2
№
3
Название детали
Кривошип левый
Заводской номер
ЛБУ-06-01
Количество на модель
1
№
4
Название детали
Вал в сборе
Заводской номер
ЛБУМ2.06.01.000
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
ЛБУ-06-04
Количество на модель
2
№
6
Название детали
корпус
Заводской номер
ЛБУ-06-05
Количество на модель
2
№
7
Название детали
Кривошип правый
Заводской номер
ЛБУ-06-20
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
ЛБУ-06-36
Количество на модель
1
№
9
Название детали
Масленка .Ц ГОСТ
Заводской номер
[Масленка 1.3.ц6 ГОСТ19853-74]
Количество на модель
7
№
10
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт М20х45.58.019 ГОСТ7798-70]
Количество на модель
8
№
11
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 20.65Г.019 ГОСТ6402-70]
Количество на модель
8
№
12
Название детали
Кольцо СГ- ГОСТ
Заводской номер
[Кольцо СГ 47-34-5 ГОСТ6418-81]
Количество на модель
2
№
13
Название детали
корпус
Заводской номер
ЛБУ-06-4
Количество на модель
2
№
14
Название детали
Пружина
Заводской номер
УГБ50А-08-26
Количество на модель
2
№
15
Название детали
Стакан
Заводской номер
ЛБУ-06-21
Количество на модель
2
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ударный механизм | ЛБУМ2.06.00.000 | |||||||
| 1 | Шлиц XX ГОСТ | [Шпонка 18х11х90 ГОСТ8789-68] | 4 | 4 | 1 | |||
| 2 | Болт Mx ГОСТ | [Болт 3М10х25.58.019 ГОСТ7798-70] | 4 | 4 | 2 | |||
| 3 | Шайба | Ш1.03.092 | 2 | 2 | 3 | |||
| 4 | Кривошип левый | ЛБУ-06-01 | 1 | 1 | 4 | |||
| 5 | Вал в сборе | ЛБУМ2.06.01.000 | 1 | 1 | 5 | |||
| 6 | Втулка | ЛБУ-06-04 | 2 | 2 | 6 | |||
| 7 | корпус | ЛБУ-06-05 | 2 | 2 | 7 | |||
| 8 | Кривошип правый | ЛБУ-06-20 | 1 | 1 | 8 | |||
| 9 | Болт | ЛБУ-06-36 | 1 | 1 | 9 | |||
| 10 | Масленка .Ц ГОСТ | [Масленка 1.3.ц6 ГОСТ19853-74] | 7 | 7 | 10 | |||
| 11 | Болт Mx ГОСТ | [Болт М20х45.58.019 ГОСТ7798-70] | 8 | 8 | 11 | |||
| 12 | Шайба Г. ГОСТ | [Шайба 20.65Г.019 ГОСТ6402-70] | 8 | 8 | 12 | |||
| 13 | Кольцо СГ- ГОСТ | [Кольцо СГ 47-34-5 ГОСТ6418-81] | 2 | 2 | 13 | |||
| 14 | корпус | ЛБУ-06-4 | 2 | 2 | 14 | |||
| 15 | Пружина | УГБ50А-08-26 | 2 | 2 | 15 | |||
| 16 | Стакан | ЛБУ-06-21 | 2 | 2 | 16 |
