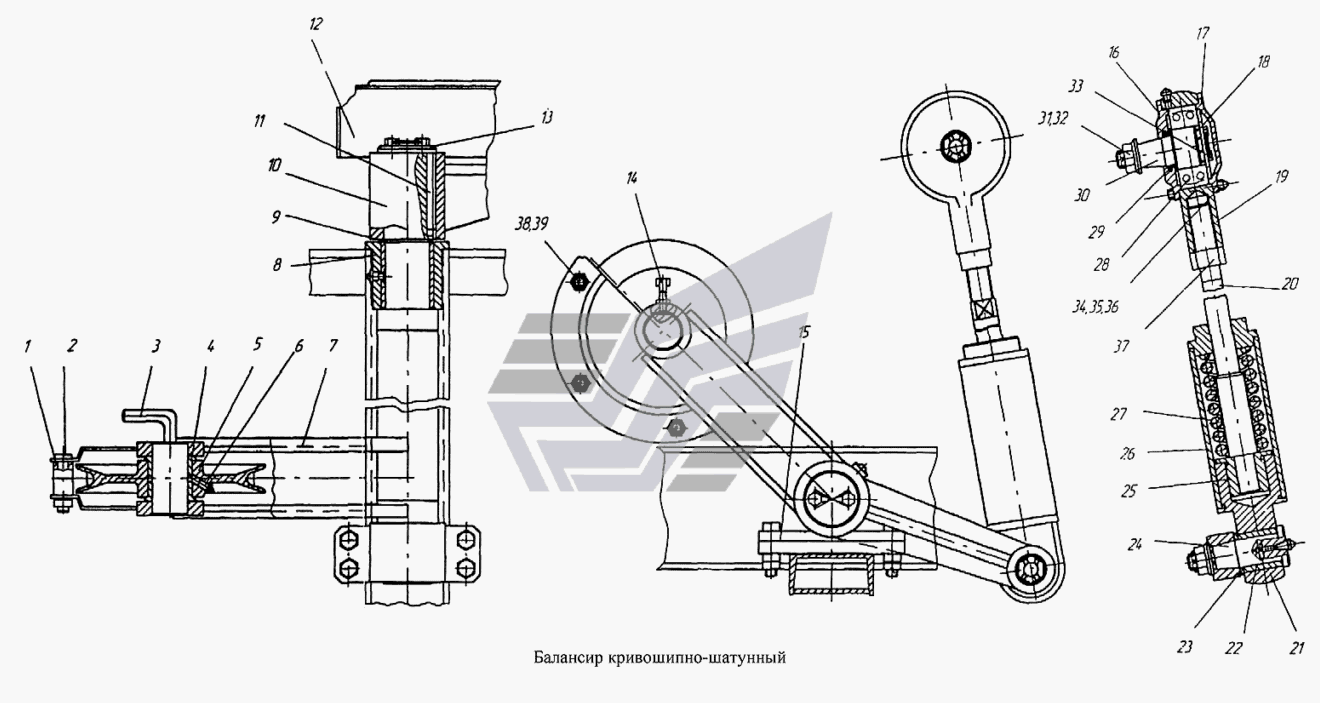

Балансир кривошипно- шатунный ПБУ-
100%
Название детали
Балансир кривошипно- шатунный
Заводской номер
ПБУ-1.08.00.000
Количество на модель
№
Название детали
Труба
Заводской номер
ЛБУ-06-22
Количество на модель
3
№
1
Название детали
Вот
Заводской номер
ЛБУ-17-30
Количество на модель
3
№
2
Название детали
Ось в сборе
Заводской номер
ЛБУ-06-3А
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
ЛБУ-06-07
Количество на модель
2
№
4
Название детали
Ролик
Заводской номер
ЛБУ-06-06
Количество на модель
1
№
5
Название детали
ГОСТ
Заводской номер
[Масленка 1.3.01 ГОСТ19853-74]
Количество на модель
5
№
6
Название детали
Вал в сборе
Заводской номер
ПБУ-1.08.01.000
Количество на модель
1
№
7
Название детали
Опора
Заводской номер
ПБУ-1.08.05.000
Количество на модель
1
№
8
Название детали
Кольцо В ГОСТ
Заводской номер
[Кольцо В65 ГОСТ13942-86]
Количество на модель
1
№
9
Название детали
Кривошип
Заводской номер
ПБУ-1.08.02.000
Количество на модель
1
№
10
Название детали
Шлиц XX ГОСТ
Заводской номер
[Шпонка 18х11х100 ГОСТ23360-78]
Количество на модель
2
№
11
Название детали
Ограждение
Заводской номер
ПБУ-1.08.03.000
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
Ш1.03.-092
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
ЛБУ-06-36
Количество на модель
1
№
14
Название детали
Сборка опоры
Заводской номер
ПБУ-1.08.04.000
Количество на модель
1
№
15
Название детали
Крышка
Заводской номер
УГБ50А-08-32
Количество на модель
1
№
16
Название детали
Крышка
Заводской номер
УГБ50А-08-33
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
УГБ50А-05-05
Количество на модель
1
№
18
Название детали
корпус
Заводской номер
УГБ50А-08-29А
Количество на модель
1
№
19
Название детали
Стержень
Заводской номер
ЛБУ-06-11
Количество на модель
1
№
20
Название детали
Головка нижняя
Заводской номер
ЛБУ-06-23
Количество на модель
1
№
21
Название детали
Втулка
Заводской номер
УГБ50А-08-20
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
УГБ50А-08-21
Количество на модель
1
№
23
Название детали
Палец
Заводской номер
ПБУ-1.08.00.001
Количество на модель
1
№
24
Название детали
Стакан
Заводской номер
ЛБУ-06-21
Количество на модель
1
№
25
Название детали
корпус
Заводской номер
ЛБУ-06-4
Количество на модель
1
№
26
Название детали
Пружина
Заводской номер
УГБ50А-08-26
Количество на модель
1
№
27
Название детали
Подшипник
Заводской номер
1610
Количество на модель
1
№
28
Название детали
Кольцо СП- - ГОСТ
Заводской номер
[Кольцо СП-52-39-50 ГОСТ6308-71]
Количество на модель
1
№
29
Название детали
Палец
Заводской номер
УГБ50А-08-30
Количество на модель
1
№
30
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М20-6Н.8.019 ГОСТ5918-73]
Количество на модель
2
№
31
Название детали
Шплинт х ГОСТ
Заводской номер
[Шплинт 4х40.019 ГОСТ397-79]
Количество на модель
2
№
32
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт 3М10-6gх20.56.019 ГОСТ7798-70]
Количество на модель
6
№
33
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М8-6gх70.56.019 ГОСТ7798-70]
Количество на модель
6
№
34
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М8-6Н.8.019 ГОСТ5915-70]
Количество на модель
4
№
35
Название детали
Шайба 8.65Г.019 ГОСТ6402-70
Заводской номер
[Шайба 8.65Г.019 ГОСТ6402-70]
Количество на модель
3
№
36
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М30-6Н.8.019 ГОСТ5915-70]
Количество на модель
1
№
37
Название детали
Гайка М12-6Н.8.019 ГОСТ5915-70
Заводской номер
[Гайка М12-6Н.8.019 ГОСТ5915-70]
Количество на модель
3
№
38
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 12.65Г.019 ГОСТ6402-70]
Количество на модель
3
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Балансир кривошипно- шатунный | ПБУ-1.08.00.000 | |||||||
| 1 | Труба | ЛБУ-06-22 | 3 | 3 | 1 | |||
| 2 | Вот | ЛБУ-17-30 | 3 | 3 | 2 | |||
| 3 | Ось в сборе | ЛБУ-06-3А | 1 | 1 | 3 | |||
| 4 | Втулка | ЛБУ-06-07 | 2 | 2 | 4 | |||
| 5 | Ролик | ЛБУ-06-06 | 1 | 1 | 5 | |||
| 6 | ГОСТ | [Масленка 1.3.01 ГОСТ19853-74] | 5 | 5 | 6 | |||
| 7 | Вал в сборе | ПБУ-1.08.01.000 | 1 | 1 | 7 | |||
| 8 | Опора | ПБУ-1.08.05.000 | 1 | 1 | 8 | |||
| 9 | Кольцо В ГОСТ | [Кольцо В65 ГОСТ13942-86] | 1 | 1 | 9 | |||
| 10 | Кривошип | ПБУ-1.08.02.000 | 1 | 1 | 10 | |||
| 11 | Шлиц XX ГОСТ | [Шпонка 18х11х100 ГОСТ23360-78] | 2 | 2 | 11 | |||
| 12 | Ограждение | ПБУ-1.08.03.000 | 1 | 1 | 12 | |||
| 13 | Шайба | Ш1.03.-092 | 1 | 1 | 13 | |||
| 14 | Болт | ЛБУ-06-36 | 1 | 1 | 14 | |||
| 15 | Сборка опоры | ПБУ-1.08.04.000 | 1 | 1 | 15 | |||
| 16 | Крышка | УГБ50А-08-32 | 1 | 1 | 16 | |||
| 17 | Крышка | УГБ50А-08-33 | 1 | 1 | 17 | |||
| 18 | Шайба | УГБ50А-05-05 | 1 | 1 | 18 | |||
| 19 | корпус | УГБ50А-08-29А | 1 | 1 | 19 | |||
| 20 | Стержень | ЛБУ-06-11 | 1 | 1 | 20 | |||
| 21 | Головка нижняя | ЛБУ-06-23 | 1 | 1 | 21 | |||
| 22 | Втулка | УГБ50А-08-20 | 1 | 1 | 22 | |||
| 23 | Шайба | УГБ50А-08-21 | 1 | 1 | 23 | |||
| 24 | Палец | ПБУ-1.08.00.001 | 1 | 1 | 24 | |||
| 25 | Стакан | ЛБУ-06-21 | 1 | 1 | 25 | |||
| 26 | корпус | ЛБУ-06-4 | 1 | 1 | 26 | |||
| 27 | Пружина | УГБ50А-08-26 | 1 | 1 | 27 | |||
| 28 | Подшипник | 1610 | 1 | 1 | 28 | |||
| 29 | Кольцо СП- - ГОСТ | [Кольцо СП-52-39-50 ГОСТ6308-71] | 1 | 1 | 29 | |||
| 30 | Палец | УГБ50А-08-30 | 1 | 1 | 30 | |||
| 31 | Гайка МН. ГОСТ | [Гайка М20-6Н.8.019 ГОСТ5918-73] | 2 | 2 | 31 | |||
| 32 | Шплинт х ГОСТ | [Шплинт 4х40.019 ГОСТ397-79] | 2 | 2 | 32 | |||
| 33 | Болт М- х ГОСТ | [Болт 3М10-6gх20.56.019 ГОСТ7798-70] | 6 | 6 | 33 | |||
| 34 | Болт М- х ГОСТ | [Болт М8-6gх70.56.019 ГОСТ7798-70] | 6 | 6 | 34 | |||
| 35 | Гайка МН. ГОСТ | [Гайка М8-6Н.8.019 ГОСТ5915-70] | 4 | 4 | 35 | |||
| 36 | Шайба 8.65Г.019 ГОСТ6402-70 | [Шайба 8.65Г.019 ГОСТ6402-70] | 3 | 3 | 36 | |||
| 37 | Гайка МН. ГОСТ | [Гайка М30-6Н.8.019 ГОСТ5915-70] | 1 | 1 | 37 | |||
| 38 | Гайка М12-6Н.8.019 ГОСТ5915-70 | [Гайка М12-6Н.8.019 ГОСТ5915-70] | 3 | 3 | 38 | |||
| 39 | Шайба Г. ГОСТ | [Шайба 12.65Г.019 ГОСТ6402-70] | 3 | 3 | 39 |
