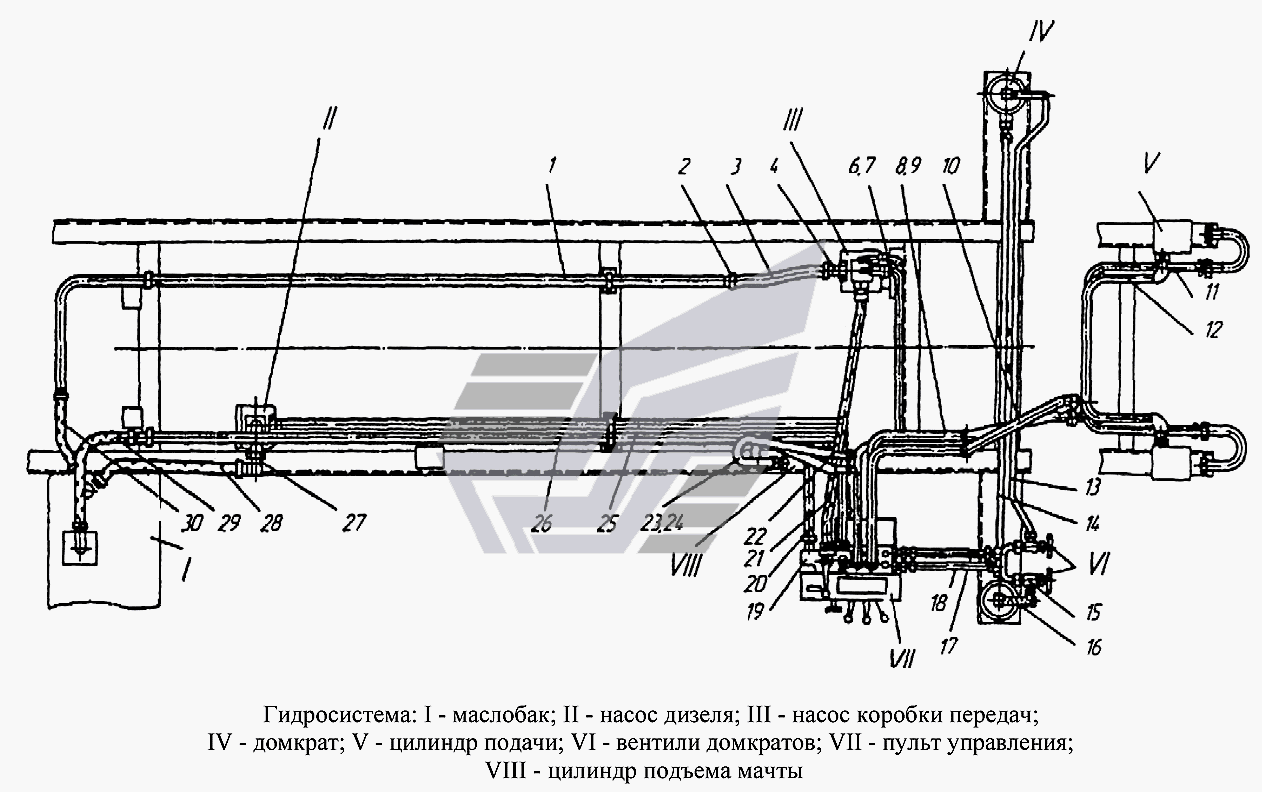

Гидросистема ПБУ- .Ш
100%
Название детали
Гидросистема
Заводской номер
ПБУ-2.09.00.000.Ш
Количество на модель
1
№
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.01.000
Количество на модель
1
№
1
Название детали
Хомут
Заводской номер
1ВСМ.09.04.030
Количество на модель
12
№
2
Название детали
Рукав Б- - - У (L=мм) ГОСТ
Заводской номер
ПБУ-1.09.01.006
Количество на модель
1
№
3
Название детали
Переходник
Заводской номер
ПБУ-1.09.22.000
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.16.000
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.17.000
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.06.000
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.07.000
Количество на модель
1
№
9
Название детали
Шланг в сборе
Заводской номер
ПБУ-1.09.21.000
Количество на модель
2
№
10
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.14А.000
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.15А.000
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.08.000
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.09.000
Количество на модель
1
№
14
Название детали
Вентили домкратов
Заводской номер
ПБУ-1.09.12.000
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.13.000
Количество на модель
2
№
16
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.10.000
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.11.000
Количество на модель
1
№
18
Название детали
Пульт управления
Заводской номер
ПБУ-1.09.05.000
Количество на модель
1
№
19
Название детали
Рукав Б- - - - У (L=мм)
Заводской номер
ПБУ-1.09.00.005
Количество на модель
1
№
20
Название детали
Шланг в сборе
Заводской номер
ПБУ-1.09.04.000
Количество на модель
1
№
21
Название детали
Рукав Б- - - - У (L=мм)
Заводской номер
ПБУ-1.09.00.004
Количество на модель
2
№
22
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.18.000
Количество на модель
2
№
23
Название детали
Шланг в сборе
Заводской номер
ПБУ-1.09.26.000
Количество на модель
4
№
24
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.03.000
Количество на модель
1
№
25
Название детали
Трубопровод сливной
Заводской номер
ПБУ-1.09.02.000
Количество на модель
1
№
26
Название детали
Угольник
Заводской номер
1ВСМ.09.24.000А
Количество на модель
1
№
27
Название детали
Рукав Б- - - - У (L=мм)
Заводской номер
ПБУ-1.09.00.001
Количество на модель
№
28
Название детали
Рукав Б- - - - У (L=мм)
Заводской номер
ПБУ-1.09.00.002
Количество на модель
№
29
Название детали
Рукав Б- - - - У (L=мм)
Заводской номер
ПБУ-1.09.00.003
Количество на модель
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема | ПБУ-2.09.00.000.Ш | 1 | 1 | |||||
| 1 | Трубопровод | ПБУ-1.09.01.000 | 1 | 1 | 1 | |||
| 2 | Хомут | 1ВСМ.09.04.030 | 12 | 12 | 2 | |||
| 3 | Рукав Б- - - У (L=мм) ГОСТ | ПБУ-1.09.01.006 | 1 | 1 | 3 | |||
| 4 | Переходник | ПБУ-1.09.22.000 | 1 | 1 | 4 | |||
| 6 | Трубопровод | ПБУ-1.09.16.000 | 1 | 1 | 6 | |||
| 7 | Трубопровод | ПБУ-1.09.17.000 | 1 | 1 | 7 | |||
| 8 | Трубопровод | ПБУ-1.09.06.000 | 1 | 1 | 8 | |||
| 9 | Трубопровод | ПБУ-1.09.07.000 | 1 | 1 | 9 | |||
| 10 | Шланг в сборе | ПБУ-1.09.21.000 | 2 | 2 | 10 | |||
| 11 | Трубопровод | ПБУ-1.09.14А.000 | 1 | 1 | 11 | |||
| 12 | Трубопровод | ПБУ-1.09.15А.000 | 1 | 1 | 12 | |||
| 13 | Трубопровод | ПБУ-1.09.08.000 | 1 | 1 | 13 | |||
| 14 | Трубопровод | ПБУ-1.09.09.000 | 1 | 1 | 14 | |||
| 15 | Вентили домкратов | ПБУ-1.09.12.000 | 1 | 1 | 15 | |||
| 16 | Трубопровод | ПБУ-1.09.13.000 | 2 | 2 | 16 | |||
| 17 | Трубопровод | ПБУ-1.09.10.000 | 1 | 1 | 17 | |||
| 18 | Трубопровод | ПБУ-1.09.11.000 | 1 | 1 | 18 | |||
| 19 | Пульт управления | ПБУ-1.09.05.000 | 1 | 1 | 19 | |||
| 20 | Рукав Б- - - - У (L=мм) | ПБУ-1.09.00.005 | 1 | 1 | 20 | |||
| 21 | Шланг в сборе | ПБУ-1.09.04.000 | 1 | 1 | 21 | |||
| 22 | Рукав Б- - - - У (L=мм) | ПБУ-1.09.00.004 | 2 | 2 | 22 | |||
| 23 | Трубопровод | ПБУ-1.09.18.000 | 2 | 2 | 23 | |||
| 24 | Шланг в сборе | ПБУ-1.09.26.000 | 4 | 4 | 24 | |||
| 25 | Трубопровод | ПБУ-1.09.03.000 | 1 | 1 | 25 | |||
| 26 | Трубопровод сливной | ПБУ-1.09.02.000 | 1 | 1 | 26 | |||
| 27 | Угольник | 1ВСМ.09.24.000А | 1 | 1 | 27 | |||
| 28 | Рукав Б- - - - У (L=мм) | ПБУ-1.09.00.001 | 28 | |||||
| 29 | Рукав Б- - - - У (L=мм) | ПБУ-1.09.00.002 | 29 | |||||
| 30 | Рукав Б- - - - У (L=мм) | ПБУ-1.09.00.003 | 30 |
