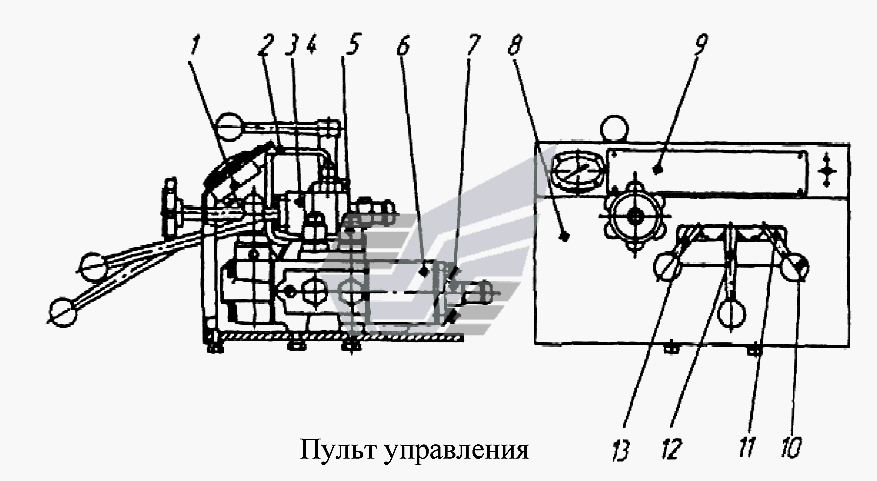

Пульт управления ПБУ-
100%
Название детали
Пульт управления
Заводской номер
ПБУ-1.09.05.000
Количество на модель
1
№
Название детали
Манометр ТУ-
Заводской номер
[Манометр ТУ25-02-180335-84]
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
ПБУ-1.09.05.020
Количество на модель
1
№
2
Название детали
Распределитель крановый с дросселем
Заводской номер
ПБУ-1.09.05.010
Количество на модель
№
3
Название детали
Штуцер
Заводской номер
УГБ50М-25-51А
Количество на модель
2
№
4
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 018-022-25-2-2 ГОСТ9823-73]
Количество на модель
6
№
5
Название детали
Распределитель гидравлический ГОСТ
Заводской номер
Р80-3/1-444
Количество на модель
№
6
Название детали
Патрубок
Заводской номер
ПБУ-1.09.05.030
Количество на модель
№
7
Название детали
Кожух
Заводской номер
ПБУ-1.09.05.001
Количество на модель
№
8
Название детали
Таблица
Заводской номер
ПБУ-1.09.05.004
Количество на модель
№
9
Название детали
Ручка P- OSTD-
Заводской номер
[Ручка П-30 ОСТ2Д-61-16-77]
Количество на модель
3
№
10
Название детали
Левая ручка
Заводской номер
ПБУ-1.09.05.002-01
Количество на модель
№
11
Название детали
Ручка средняя
Заводской номер
ПБУ-1.09.05.002
Количество на модель
№
12
Название детали
Правая ручка
Заводской номер
ПБУ-1.09.05.002-02
Количество на модель
№
13
Название детали
Штуцер
Заводской номер
ББ2.18.00.005
Количество на модель
4
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Пульт управления | ПБУ-1.09.05.000 | 1 | 1 | |||||
| 1 | Манометр ТУ- | [Манометр ТУ25-02-180335-84] | 1 | 1 | 1 | |||
| 2 | Трубопровод | ПБУ-1.09.05.020 | 1 | 1 | 2 | |||
| 3 | Распределитель крановый с дросселем | ПБУ-1.09.05.010 | 3 | |||||
| 4 | Штуцер | УГБ50М-25-51А | 2 | 2 | 4 | |||
| 5 | Кольцо- - ГОСТ | [Кольцо 018-022-25-2-2 ГОСТ9823-73] | 6 | 6 | 5 | |||
| 6 | Распределитель гидравлический ГОСТ | Р80-3/1-444 | 6 | |||||
| 7 | Патрубок | ПБУ-1.09.05.030 | 7 | |||||
| 8 | Кожух | ПБУ-1.09.05.001 | 8 | |||||
| 9 | Таблица | ПБУ-1.09.05.004 | 9 | |||||
| 10 | Ручка P- OSTD- | [Ручка П-30 ОСТ2Д-61-16-77] | 3 | 3 | 10 | |||
| 11 | Левая ручка | ПБУ-1.09.05.002-01 | 11 | |||||
| 12 | Ручка средняя | ПБУ-1.09.05.002 | 12 | |||||
| 13 | Правая ручка | ПБУ-1.09.05.002-02 | 13 | |||||
| 14 | Штуцер | ББ2.18.00.005 | 4 | 4 | 14 |
