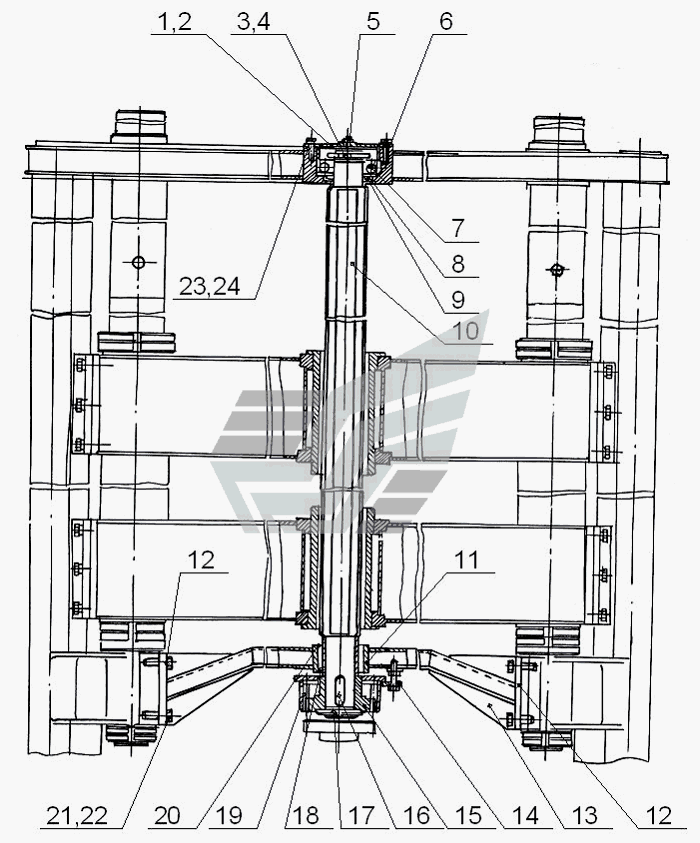

Вал ведущий с траверсой
100%
Название детали
Вал ведущий с траверсой
Заводской номер
Ш4.06.00.000
Количество на модель
№
Название детали
Фланец
Заводской номер
Ш4.06.00.002
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
УГБ50М-04-240
Количество на модель
2
№
2
Название детали
NutMx.
Заводской номер
ГайкаМ60х2LH.05.019
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
Шайба 60.01.019
Количество на модель
2
№
4
Название детали
Масленка.
Заводской номер
Масленка1.3.Ц6
Количество на модель
2
№
5
Название детали
Втулка
Заводской номер
Ш4.06.00.001
Количество на модель
1
№
6
Название детали
Подшипник
Заводской номер
1312
Количество на модель
2
№
7
Название детали
Манжета x
Заводской номер
Манжета 1.180х105-3
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
Ш4.06.00.005
Количество на модель
1
№
9
Название детали
ВАЛ
Заводской номер
Ш4.06.00.003
Количество на модель
1
№
10
Название детали
Манжета x
Заводской номер
Манжета 1.170х95-3
Количество на модель
2
№
11
Название детали
прокладка
Заводской номер
Ш4.06.00.004
Количество на модель
8
№
12
Название детали
Траверс
Заводской номер
Ш4.06.01.000
Количество на модель
1
№
13
Название детали
Защелка
Заводской номер
1ВСМ.06.000
Количество на модель
1
№
14
Название детали
Муфта промежуточная
Заводской номер
УГБ50А-04-02А
Количество на модель
1
№
15
Название детали
Шпонка хх
Заводской номер
Шпонка 2-18х11х50
Количество на модель
2
№
16
Название детали
Гайка MxH.
Заводской номер
Гайка М60х2.6Н.05.019
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
УГБ50М-04-229
Количество на модель
2
№
18
Название детали
Муфта соединительная
Заводской номер
УГБ50М-04-4-5А
Количество на модель
1
№
19
Название детали
Крышка
Заводской номер
Ш4.06.00.006
Количество на модель
1
№
20
Название детали
Болт M- x
Заводской номер
Болт М12-6gх40.58.019
Количество на модель
8
№
21
Название детали
Шайба Г.
Заводской номер
Шайба 12.65Г.019
Количество на модель
8
№
22
Название детали
Болт M- x
Заводской номер
Болт М10-6gх25.58.019
Количество на модель
8
№
23
Название детали
Шайба
Заводской номер
Шайба 10.65Г.019
Количество на модель
8
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал ведущий с траверсой | Ш4.06.00.000 | |||||||
| 1 | Фланец | Ш4.06.00.002 | 1 | 1 | 1 | |||
| 2 | прокладка | УГБ50М-04-240 | 2 | 2 | 2 | |||
| 3 | NutMx. | ГайкаМ60х2LH.05.019 | 1 | 1 | 3 | |||
| 4 | Шайба | Шайба 60.01.019 | 2 | 2 | 4 | |||
| 5 | Масленка. | Масленка1.3.Ц6 | 2 | 2 | 5 | |||
| 6 | Втулка | Ш4.06.00.001 | 1 | 1 | 6 | |||
| 7 | Подшипник | 1312 | 2 | 2 | 7 | |||
| 8 | Манжета x | Манжета 1.180х105-3 | 1 | 1 | 8 | |||
| 9 | Втулка | Ш4.06.00.005 | 1 | 1 | 9 | |||
| 10 | ВАЛ | Ш4.06.00.003 | 1 | 1 | 10 | |||
| 11 | Манжета x | Манжета 1.170х95-3 | 2 | 2 | 11 | |||
| 12 | прокладка | Ш4.06.00.004 | 8 | 8 | 12 | |||
| 13 | Траверс | Ш4.06.01.000 | 1 | 1 | 13 | |||
| 14 | Защелка | 1ВСМ.06.000 | 1 | 1 | 14 | |||
| 15 | Муфта промежуточная | УГБ50А-04-02А | 1 | 1 | 15 | |||
| 16 | Шпонка хх | Шпонка 2-18х11х50 | 2 | 2 | 16 | |||
| 17 | Гайка MxH. | Гайка М60х2.6Н.05.019 | 1 | 1 | 17 | |||
| 18 | Втулка | УГБ50М-04-229 | 2 | 2 | 18 | |||
| 19 | Муфта соединительная | УГБ50М-04-4-5А | 1 | 1 | 19 | |||
| 20 | Крышка | Ш4.06.00.006 | 1 | 1 | 20 | |||
| 21 | Болт M- x | Болт М12-6gх40.58.019 | 8 | 8 | 21 | |||
| 22 | Шайба Г. | Шайба 12.65Г.019 | 8 | 8 | 22 | |||
| 23 | Болт M- x | Болт М10-6gх25.58.019 | 8 | 8 | 23 | |||
| 24 | Шайба | Шайба 10.65Г.019 | 8 | 8 | 24 |
