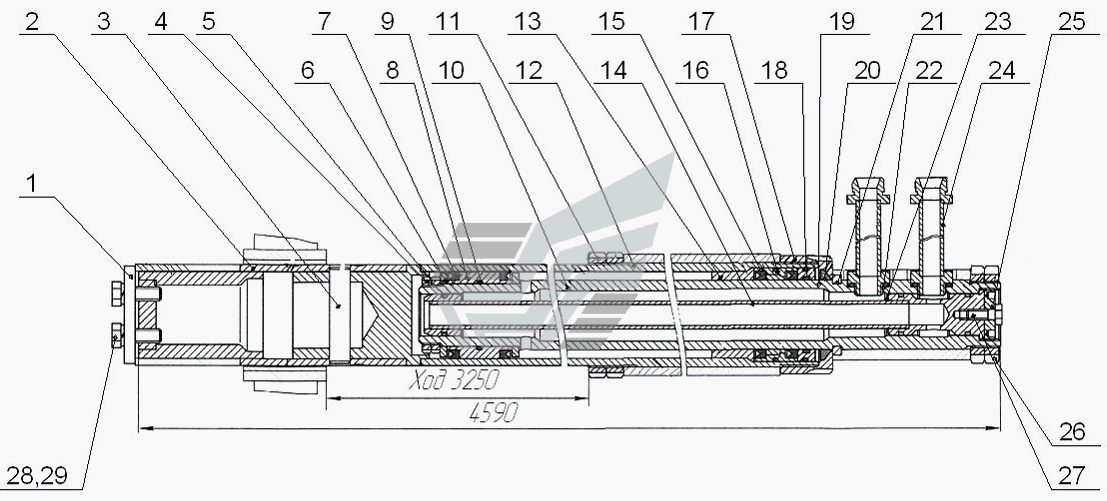

Цилиндр подачи
100%
Название детали
Цилиндр подачи
Заводской номер
Ш4.07.00.000
Количество на модель
№
Название детали
Шайба
Заводской номер
ЛБУ-23-09
Количество на модель
1
№
1
Название детали
Сборка трубки
Заводской номер
Ш4.07.01.000
Количество на модель
1
№
2
Название детали
Палец
Заводской номер
ЛБУ-23-08А
Количество на модель
1
№
3
Название детали
Орех
Заводской номер
Ш4.07.00.006
Количество на модель
2
№
4
Название детали
Кольцо- -
Заводской номер
Кольцо 040-048-46-2-2
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
Ш4.07.00.007
Количество на модель
2
№
6
Название детали
Манжета x
Заводской номер
Манжета 3-100х80-6
Количество на модель
4
№
7
Название детали
Поршень
Заводской номер
Ш4.07.05.000
Количество на модель
1
№
8
Название детали
Кольцо- -
Заводской номер
Кольцо 070-080-58-2-2
Количество на модель
1
№
9
Название детали
Шток
Заводской номер
Ш4.07.00.003
Количество на модель
1
№
10
Название детали
Орех
Заводской номер
Ш1.16.019
Количество на модель
2
№
11
Название детали
Цилиндр
Заводской номер
Ш4.07.03.000
Количество на модель
1
№
12
Название детали
Втулка
Заводской номер
Ш4.07.00.011
Количество на модель
1
№
13
Название детали
Маслопроводы
Заводской номер
Ш4.07.02.000
Количество на модель
1
№
14
Название детали
Манжетодержатель
Заводской номер
Ш4.07.04.000
Количество на модель
1
№
15
Название детали
Кольцо- -
Заводской номер
Кольцо100-106-36-2-2
Количество на модель
2
№
16
Название детали
Орех
Заводской номер
Ш4.07.00.008
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
Ш4.07.00.009
Количество на модель
1
№
18
Название детали
Кольцо 080-090-58-2-2
Заводской номер
Кольцо 080-090-58-2-2
Количество на модель
1
№
19
Название детали
Грязесъемник
Заводской номер
ЛБУ-23-07
Количество на модель
1
№
20
Название детали
Кольцо упорное
Заводской номер
Ш1.16.003
Количество на модель
1
№
21
Название детали
Кольцо- -
Заводской номер
Кольцо 030-038-46-2-2
Количество на модель
2
№
22
Название детали
Кольцо- -
Заводской номер
Кольцо 042-050-46-2-2
Количество на модель
2
№
23
Название детали
Штуцер
Заводской номер
Ш4.07.00.001
Количество на модель
2
№
24
Название детали
Орех
Заводской номер
Ш4.07.00.004
Количество на модель
1
№
25
Название детали
ГайкаМхН.
Заводской номер
ГайкаМ16х2-6Н.05.019
Количество на модель
2
№
26
Название детали
Болт М12-6gх30.56.019
Заводской номер
БолтМ12-6gх30.56.019
Количество на модель
1
№
27
Название детали
Болт М16-6gх45.56.019
Заводской номер
БолтМ16-6gх45.56.019
Количество на модель
2
№
28
Название детали
Шайба Г.
Заводской номер
Шайба 16.65Г.019
Количество на модель
2
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Цилиндр подачи | Ш4.07.00.000 | |||||||
| 1 | Шайба | ЛБУ-23-09 | 1 | 1 | 1 | |||
| 2 | Сборка трубки | Ш4.07.01.000 | 1 | 1 | 2 | |||
| 3 | Палец | ЛБУ-23-08А | 1 | 1 | 3 | |||
| 4 | Орех | Ш4.07.00.006 | 2 | 2 | 4 | |||
| 5 | Кольцо- - | Кольцо 040-048-46-2-2 | 2 | 2 | 5 | |||
| 6 | Шайба | Ш4.07.00.007 | 2 | 2 | 6 | |||
| 7 | Манжета x | Манжета 3-100х80-6 | 4 | 4 | 7 | |||
| 8 | Поршень | Ш4.07.05.000 | 1 | 1 | 8 | |||
| 9 | Кольцо- - | Кольцо 070-080-58-2-2 | 1 | 1 | 9 | |||
| 10 | Шток | Ш4.07.00.003 | 1 | 1 | 10 | |||
| 11 | Орех | Ш1.16.019 | 2 | 2 | 11 | |||
| 12 | Цилиндр | Ш4.07.03.000 | 1 | 1 | 12 | |||
| 13 | Втулка | Ш4.07.00.011 | 1 | 1 | 13 | |||
| 14 | Маслопроводы | Ш4.07.02.000 | 1 | 1 | 14 | |||
| 15 | Манжетодержатель | Ш4.07.04.000 | 1 | 1 | 15 | |||
| 16 | Кольцо- - | Кольцо100-106-36-2-2 | 2 | 2 | 16 | |||
| 17 | Орех | Ш4.07.00.008 | 1 | 1 | 17 | |||
| 18 | Втулка | Ш4.07.00.009 | 1 | 1 | 18 | |||
| 19 | Кольцо 080-090-58-2-2 | Кольцо 080-090-58-2-2 | 1 | 1 | 19 | |||
| 20 | Грязесъемник | ЛБУ-23-07 | 1 | 1 | 20 | |||
| 21 | Кольцо упорное | Ш1.16.003 | 1 | 1 | 21 | |||
| 22 | Кольцо- - | Кольцо 030-038-46-2-2 | 2 | 2 | 22 | |||
| 23 | Кольцо- - | Кольцо 042-050-46-2-2 | 2 | 2 | 23 | |||
| 24 | Штуцер | Ш4.07.00.001 | 2 | 2 | 24 | |||
| 25 | Орех | Ш4.07.00.004 | 1 | 1 | 25 | |||
| 26 | ГайкаМхН. | ГайкаМ16х2-6Н.05.019 | 2 | 2 | 26 | |||
| 27 | Болт М12-6gх30.56.019 | БолтМ12-6gх30.56.019 | 1 | 1 | 27 | |||
| 28 | Болт М16-6gх45.56.019 | БолтМ16-6gх45.56.019 | 2 | 2 | 28 | |||
| 29 | Шайба Г. | Шайба 16.65Г.019 | 2 | 2 | 29 |
