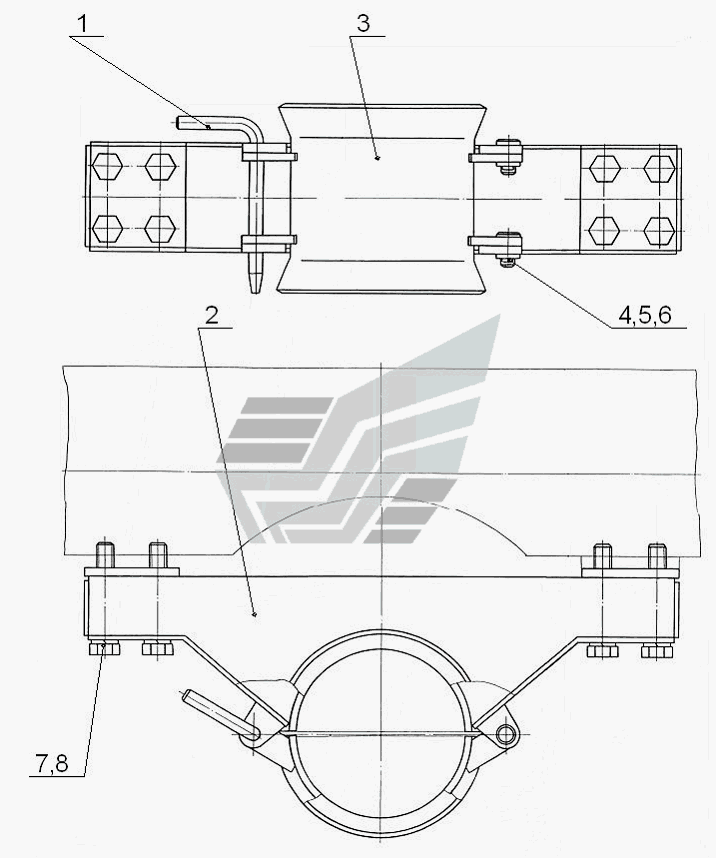

Кондуктор
100%
Название детали
Кондуктор
Заводской номер
Ш4.11.00.000
Количество на модель
1
№
Название детали
Кондуктор
Заводской номер
Ш4.11Б.00.000
Количество на модель
1
№
Название детали
Фиксатор
Заводской номер
1ВСМ.24.00.001
Количество на модель
1
№
1
Название детали
Корпус кондуктора
Заводской номер
Ш4.11.01.000
Количество на модель
1
№
2
Название детали
Корпус фиксатора
Заводской номер
Ш4.11Б.01.000
Количество на модель
1
№
2
Название детали
Крышка кондуктора
Заводской номер
Ш4.11.02.000
Количество на модель
1
№
3
Название детали
Крышка кондуктора
Заводской номер
Ш4.11Б.02.000
Количество на модель
1
№
3
Название детали
Ось Нх.цхр.бцв
Заводской номер
Ось 6-16Н11х35.45.ц9хр.бцв
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
Шайба 16.01.019
Количество на модель
2
№
5
Название детали
Шплинт х
Заводской номер
Шплинт 4х32.019
Количество на модель
2
№
6
Название детали
Болт M- x
Заводской номер
БолтМ20-6gх120.58.019
Количество на модель
8
№
7
Название детали
Проушина
Заводской номер
Ш4.10А.00.006
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
Шайба 20.65Г.019
Количество на модель
8
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кондуктор | Ш4.11.00.000 | 1 | 1 | |||||
| Кондуктор | Ш4.11Б.00.000 | 1 | 1 | |||||
| 1 | Фиксатор | 1ВСМ.24.00.001 | 1 | 1 | 1 | |||
| 2 | Корпус кондуктора | Ш4.11.01.000 | 1 | 1 | 2 | |||
| 2 | Корпус фиксатора | Ш4.11Б.01.000 | 1 | 1 | 2 | |||
| 3 | Крышка кондуктора | Ш4.11.02.000 | 1 | 1 | 3 | |||
| 3 | Крышка кондуктора | Ш4.11Б.02.000 | 1 | 1 | 3 | |||
| 4 | Ось Нх.цхр.бцв | Ось 6-16Н11х35.45.ц9хр.бцв | 2 | 2 | 4 | |||
| 5 | Шайба | Шайба 16.01.019 | 2 | 2 | 5 | |||
| 6 | Шплинт х | Шплинт 4х32.019 | 2 | 2 | 6 | |||
| 7 | Болт M- x | БолтМ20-6gх120.58.019 | 8 | 8 | 7 | |||
| 8 | Проушина | Ш4.10А.00.006 | 2 | 2 | 8 | |||
| 8 | Шайба | Шайба 20.65Г.019 | 8 | 8 | 8 |
