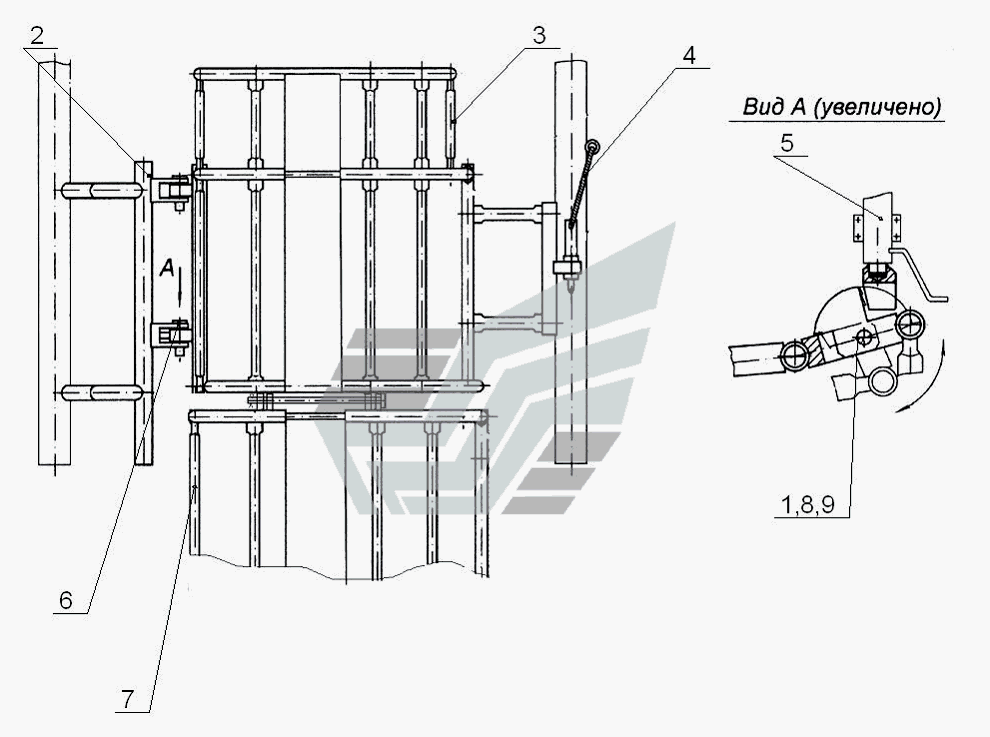

Ограждение шнека с механизмом безопасности
100%
Название детали
Ограждение шнека с механизмом безопасности
Заводской номер
Ш4.10А.00.000
Количество на модель
№
Название детали
Ось Вх.Цхр.бцв
Заводской номер
6-20В12х90.45.Ц9хр.бцв
Количество на модель
№
1
Название детали
Подставка
Заводской номер
Ш4.10А.00.005
Количество на модель
1
№
2
Название детали
Ограждение
Заводской номер
Ш4.10А.01.000
Количество на модель
1
№
3
Название детали
Фиксатор
Заводской номер
Ш4.10А.02.000
Количество на модель
1
№
4
Название детали
Вот
Заводской номер
Ш4.10А.00.004
Количество на модель
1
№
5
Название детали
Фиксатор
Заводской номер
Ш4.10А.00.003
Количество на модель
1
№
6
Название детали
Ограждение нижнее
Заводской номер
Ш4.10А.04.000
Количество на модель
1
№
7
Название детали
Шайба .ст.
Заводской номер
Шайба 20.02.ст.3.019
Количество на модель
2
№
8
Название детали
Шплинт х
Заводской номер
Шплинт 4х32.019
Количество на модель
2
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ограждение шнека с механизмом безопасности | Ш4.10А.00.000 | |||||||
| 1 | Ось Вх.Цхр.бцв | 6-20В12х90.45.Ц9хр.бцв | 1 | |||||
| 2 | Подставка | Ш4.10А.00.005 | 1 | 1 | 2 | |||
| 3 | Ограждение | Ш4.10А.01.000 | 1 | 1 | 3 | |||
| 4 | Фиксатор | Ш4.10А.02.000 | 1 | 1 | 4 | |||
| 5 | Вот | Ш4.10А.00.004 | 1 | 1 | 5 | |||
| 6 | Фиксатор | Ш4.10А.00.003 | 1 | 1 | 6 | |||
| 7 | Ограждение нижнее | Ш4.10А.04.000 | 1 | 1 | 7 | |||
| 8 | Шайба .ст. | Шайба 20.02.ст.3.019 | 2 | 2 | 8 | |||
| 9 | Шплинт х | Шплинт 4х32.019 | 2 | 2 | 9 |
