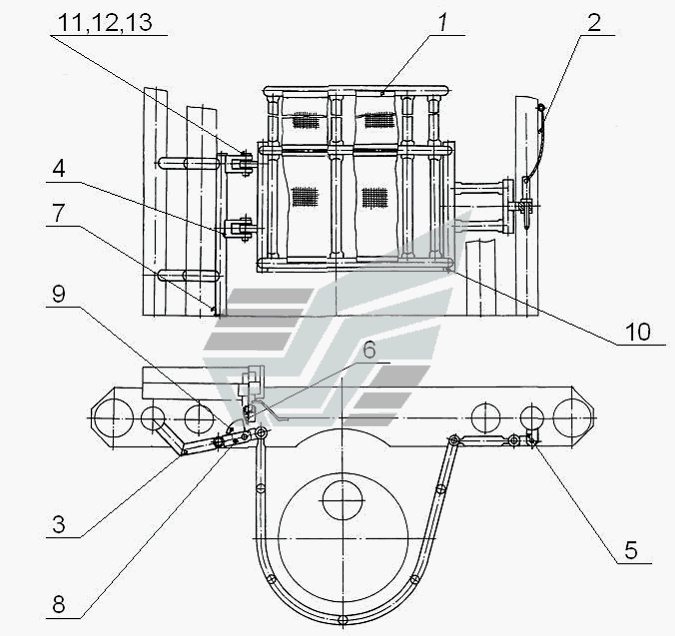

Ограждение шнека с механизмом безопасности
100%
Название детали
Ограждение шнека с механизмом безопасности
Заводской номер
Ш4.10А.00.000-01
Количество на модель
№
Название детали
Ограждение
Заводской номер
Ш4.10.01.000-01
Количество на модель
1
№
1
Название детали
Фиксатор
Заводской номер
Ш4.10А.02.000
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
Ш4.10А.03.000
Количество на модель
2
№
3
Название детали
Кронштейн
Заводской номер
Ш4.10А.00.001
Количество на модель
2
№
4
Название детали
Кронштейн
Заводской номер
Ш4.10А.00.002
Количество на модель
1
№
5
Название детали
Фиксатор
Заводской номер
Ш4.10А.00.003
Количество на модель
1
№
6
Название детали
Подставка
Заводской номер
Ш4.10А.00.005
Количество на модель
1
№
7
Название детали
Проушина
Заводской номер
Ш4.10А.00.006
Количество на модель
2
№
8
Название детали
Сектор
Заводской номер
Ш4.10А.00.007
Количество на модель
1
№
9
Название детали
Platik
Заводской номер
Ш4.10А.00.009
Количество на модель
1
№
10
Название детали
Ось Вх.Цхр.бцв
Заводской номер
6-20В12х90.45.Ц9хр.бцв
Количество на модель
2
№
11
Название детали
Шайба. Ст.
Заводской номер
Шайба20.02.Ст.3.019
Количество на модель
2
№
12
Название детали
Шплинт х
Заводской номер
Шплинт 4х32.019
Количество на модель
2
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ограждение шнека с механизмом безопасности | Ш4.10А.00.000-01 | |||||||
| 1 | Ограждение | Ш4.10.01.000-01 | 1 | 1 | 1 | |||
| 2 | Фиксатор | Ш4.10А.02.000 | 1 | 1 | 2 | |||
| 3 | Кронштейн | Ш4.10А.03.000 | 2 | 2 | 3 | |||
| 4 | Кронштейн | Ш4.10А.00.001 | 2 | 2 | 4 | |||
| 5 | Кронштейн | Ш4.10А.00.002 | 1 | 1 | 5 | |||
| 6 | Фиксатор | Ш4.10А.00.003 | 1 | 1 | 6 | |||
| 7 | Подставка | Ш4.10А.00.005 | 1 | 1 | 7 | |||
| 8 | Проушина | Ш4.10А.00.006 | 2 | 2 | 8 | |||
| 9 | Сектор | Ш4.10А.00.007 | 1 | 1 | 9 | |||
| 10 | Platik | Ш4.10А.00.009 | 1 | 1 | 10 | |||
| 11 | Ось Вх.Цхр.бцв | 6-20В12х90.45.Ц9хр.бцв | 2 | 2 | 11 | |||
| 12 | Шайба. Ст. | Шайба20.02.Ст.3.019 | 2 | 2 | 12 | |||
| 13 | Шплинт х | Шплинт 4х32.019 | 2 | 2 | 13 |
