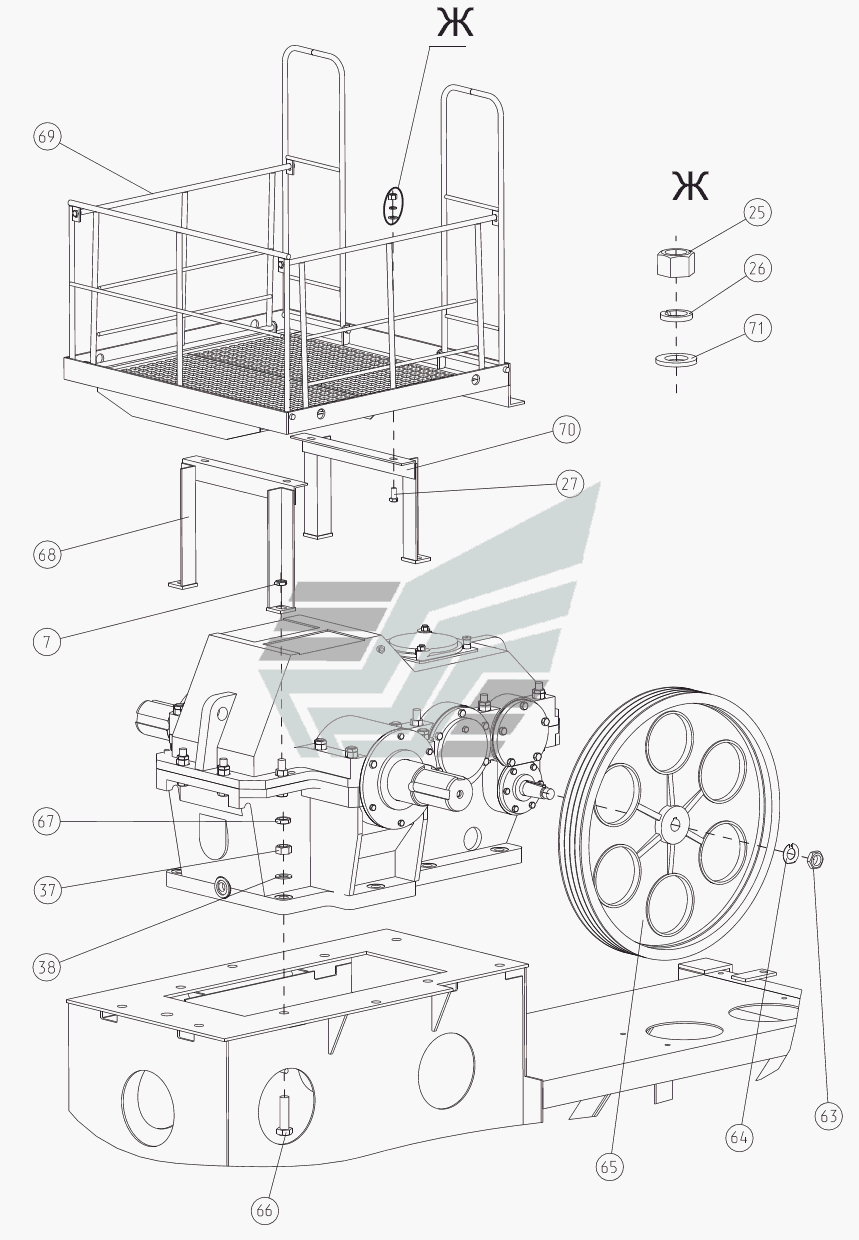

Редуктор и его крепление
100%
Название детали
Орех М
Заводской номер
Гайка М24
Количество на модель
4
№
7
Название детали
Орех М
Заводской номер
Гайка М16
Количество на модель
4
№
25
Название детали
Шайба Г
Заводской номер
Шайба 16.65Г
Количество на модель
4
№
26
Название детали
Болт Mx
Заводской номер
Болт М16х35
Количество на модель
4
№
27
Название детали
Гайка
Заводской номер
Гайка М30
Количество на модель
8
№
37
Название детали
Шайба А
Заводской номер
Шайба А30
Количество на модель
8
№
38
Название детали
Гайка М36
Заводской номер
Гайка М36
Количество на модель
№
63
Название детали
Стопорная шайба
Заводской номер
Т.20.00.01
Количество на модель
№
64
Название детали
Шкив
Заводской номер
ДП60.11.00.00
Количество на модель
1
№
65
Название детали
Болт М30х110
Заводской номер
Болт М30х110
Количество на модель
8
№
66
Название детали
Опора площадки
Заводской номер
ДП60.36.00.00
Количество на модель
1
№
68
Название детали
Площадка редуктора
Заводской номер
ДП60.28.00.00
Количество на модель
1
№
69
Название детали
Опора площадки
Заводской номер
ДП60.37.00.00
Количество на модель
1
№
70
Название детали
Шайба
Заводской номер
Шайба А16
Количество на модель
4
№
71
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 7 | Орех М | Гайка М24 | 4 | 4 | 7 | |||
| 25 | Орех М | Гайка М16 | 4 | 4 | 25 | |||
| 26 | Шайба Г | Шайба 16.65Г | 4 | 4 | 26 | |||
| 27 | Болт Mx | Болт М16х35 | 4 | 4 | 27 | |||
| 37 | Гайка | Гайка М30 | 8 | 8 | 37 | |||
| 38 | Шайба А | Шайба А30 | 8 | 8 | 38 | |||
| 63 | Гайка М36 | Гайка М36 | 63 | |||||
| 64 | Стопорная шайба | Т.20.00.01 | 64 | |||||
| 65 | Шкив | ДП60.11.00.00 | 1 | 1 | 65 | |||
| 66 | Болт М30х110 | Болт М30х110 | 8 | 8 | 66 | |||
| 68 | Опора площадки | ДП60.36.00.00 | 1 | 1 | 68 | |||
| 69 | Площадка редуктора | ДП60.28.00.00 | 1 | 1 | 69 | |||
| 70 | Опора площадки | ДП60.37.00.00 | 1 | 1 | 70 | |||
| 71 | Шайба | Шайба А16 | 4 | 4 | 71 |
