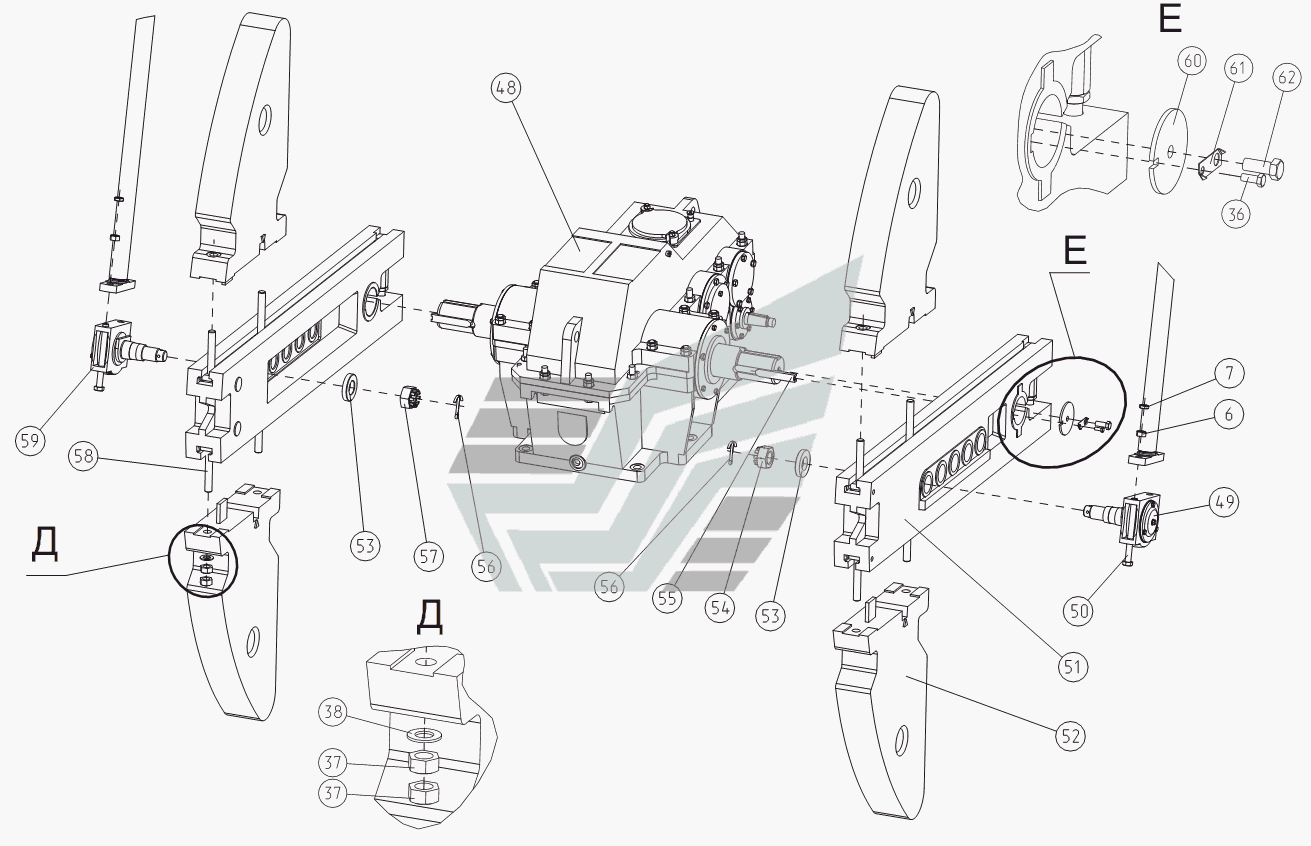

Крепление шатунов, кривошипов и противовесов
100%
Название детали
Орех М
Заводской номер
Гайка М24
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
Болт М12х30
Количество на модель
2
№
36
Название детали
Гайка
Заводской номер
Гайка М30
Количество на модель
16
№
37
Название детали
Шайба А
Заводской номер
Шайба А30
Количество на модель
8
№
38
Название детали
Редуктор Т
Заводской номер
Т.20.00.00-02
Количество на модель
1
№
48
Название детали
Редуктор Т
Заводской номер
Т.20.00.00-01
Количество на модель
1
№
48
Название детали
Редуктор Т
Заводской номер
Т.20.00.00
Количество на модель
1
№
48
Название детали
Нижняя головка шатуна в сборе
Заводской номер
ДПКР.304593.002-01
Количество на модель
1
№
49
Название детали
Болт Mx
Заводской номер
ДПКР.758121.017
Количество на модель
4
№
50
Название детали
Кривошип в сборе
Заводской номер
АФНИ.304514.001
Количество на модель
2
№
51
Название детали
Противовес в сборе
Заводской номер
ДПКР.304336.003
Количество на модель
4
№
52
Название детали
Шайба
Заводской номер
АФНИ.758491.011
Количество на модель
2
№
53
Название детали
Гайка корончатая
Заводской номер
ДПКР.758411.001-01
Количество на модель
1
№
54
Название детали
шпонка
Заводской номер
ДПКР.758562.002
Количество на модель
2
№
55
Название детали
Шплинт х
Заводской номер
Шплинт 10х71
Количество на модель
2
№
56
Название детали
Гайка корончатая
Заводской номер
ДПКР.758411.001
Количество на модель
1
№
57
Название детали
Болт Mx
Заводской номер
ДПКР.758111.004
Количество на модель
8
№
58
Название детали
Нижняя головка шатуна в сборе
Заводской номер
ДПКР.304593.002
Количество на модель
1
№
59
Название детали
Шайба
Заводской номер
АФНИ.758491.023
Количество на модель
2
№
60
Название детали
Стопорная пластина
Заводской номер
ДП60.00.00.01
Количество на модель
2
№
61
Название детали
Болт Mx
Заводской номер
Болт М20х50
Количество на модель
2
№
62
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 6 | Орех М | Гайка М24 | 4 | 4 | 6 | |||
| 36 | Болт | Болт М12х30 | 2 | 2 | 36 | |||
| 37 | Гайка | Гайка М30 | 16 | 16 | 37 | |||
| 38 | Шайба А | Шайба А30 | 8 | 8 | 38 | |||
| 48 | Редуктор Т | Т.20.00.00-02 | 1 | 1 | 48 | |||
| 48 | Редуктор Т | Т.20.00.00-01 | 1 | 1 | 48 | |||
| 48 | Редуктор Т | Т.20.00.00 | 1 | 1 | 48 | |||
| 49 | Нижняя головка шатуна в сборе | ДПКР.304593.002-01 | 1 | 1 | 49 | |||
| 50 | Болт Mx | ДПКР.758121.017 | 4 | 4 | 50 | |||
| 51 | Кривошип в сборе | АФНИ.304514.001 | 2 | 2 | 51 | |||
| 52 | Противовес в сборе | ДПКР.304336.003 | 4 | 4 | 52 | |||
| 53 | Шайба | АФНИ.758491.011 | 2 | 2 | 53 | |||
| 54 | Гайка корончатая | ДПКР.758411.001-01 | 1 | 1 | 54 | |||
| 55 | шпонка | ДПКР.758562.002 | 2 | 2 | 55 | |||
| 56 | Шплинт х | Шплинт 10х71 | 2 | 2 | 56 | |||
| 57 | Гайка корончатая | ДПКР.758411.001 | 1 | 1 | 57 | |||
| 58 | Болт Mx | ДПКР.758111.004 | 8 | 8 | 58 | |||
| 59 | Нижняя головка шатуна в сборе | ДПКР.304593.002 | 1 | 1 | 59 | |||
| 60 | Шайба | АФНИ.758491.023 | 2 | 2 | 60 | |||
| 61 | Стопорная пластина | ДП60.00.00.01 | 2 | 2 | 61 | |||
| 62 | Болт Mx | Болт М20х50 | 2 | 2 | 62 |
