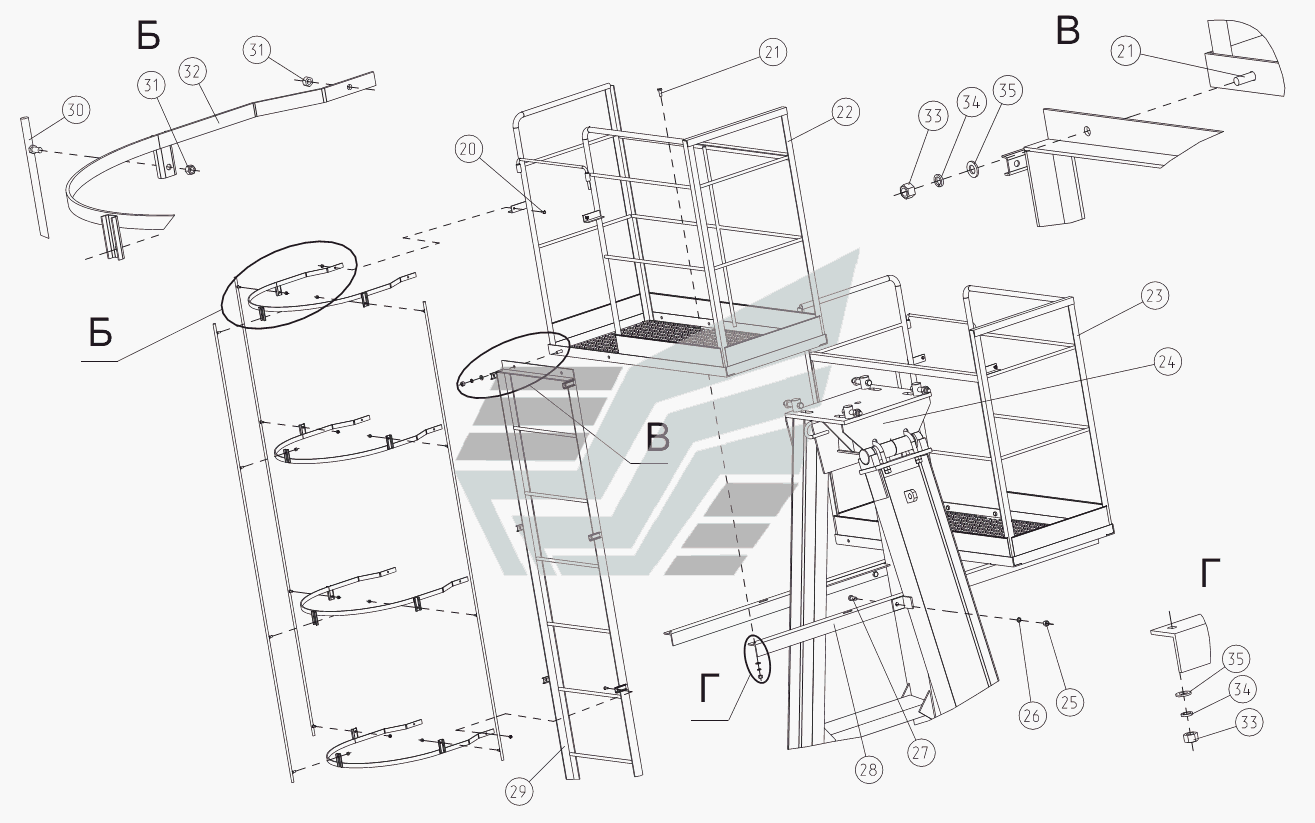

Крепление лестниц и площадок верхних к стойке
100%
Название детали
Болт Mx
Заводской номер
Болт 2М8х20
Количество на модель
16
№
20
Название детали
Болт М12х35
Заводской номер
Болт М12х35
Количество на модель
12
№
21
Название детали
Площадка верхняя
Заводской номер
ДП80.49.00.00
Количество на модель
1
№
22
Название детали
Площадка верхняя
Заводской номер
ДП80.49.00.00-01
Количество на модель
1
№
23
Название детали
Подставка
Заводской номер
ДП60.17.00.00
Количество на модель
1
№
24
Название детали
Орех М
Заводской номер
Гайка М16
Количество на модель
4
№
25
Название детали
Шайба Г
Заводской номер
Шайба 16.65Г
Количество на модель
4
№
26
Название детали
Болт Mx
Заводской номер
Болт М16х35
Количество на модель
4
№
27
Название детали
Поперечина
Заводской номер
ДП80.00.00.19
Количество на модель
2
№
28
Название детали
Лестница
Заводской номер
ДП80.14.00.00
Количество на модель
2
№
29
Название детали
Связка
Заводской номер
ДП80.19.00.00
Количество на модель
6
№
30
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
40
№
31
Название детали
Ограждение
Заводской номер
АФНИ.301532.027
Количество на модель
8
№
32
Название детали
Орех М
Заводской номер
Гайка М12
Количество на модель
12
№
33
Название детали
Шайба Г
Заводской номер
Шайба 12.65Г
Количество на модель
12
№
34
Название детали
Диск A12
Заводской номер
Шайба A12
Количество на модель
12
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 20 | Болт Mx | Болт 2М8х20 | 16 | 16 | 20 | |||
| 21 | Болт М12х35 | Болт М12х35 | 12 | 12 | 21 | |||
| 22 | Площадка верхняя | ДП80.49.00.00 | 1 | 1 | 22 | |||
| 23 | Площадка верхняя | ДП80.49.00.00-01 | 1 | 1 | 23 | |||
| 24 | Подставка | ДП60.17.00.00 | 1 | 1 | 24 | |||
| 25 | Орех М | Гайка М16 | 4 | 4 | 25 | |||
| 26 | Шайба Г | Шайба 16.65Г | 4 | 4 | 26 | |||
| 27 | Болт Mx | Болт М16х35 | 4 | 4 | 27 | |||
| 28 | Поперечина | ДП80.00.00.19 | 2 | 2 | 28 | |||
| 29 | Лестница | ДП80.14.00.00 | 2 | 2 | 29 | |||
| 30 | Связка | ДП80.19.00.00 | 6 | 6 | 30 | |||
| 31 | Гайка М8 | Гайка М8 | 40 | 40 | 31 | |||
| 32 | Ограждение | АФНИ.301532.027 | 8 | 8 | 32 | |||
| 33 | Орех М | Гайка М12 | 12 | 12 | 33 | |||
| 34 | Шайба Г | Шайба 12.65Г | 12 | 12 | 34 | |||
| 35 | Диск A12 | Шайба A12 | 12 | 12 | 35 |
