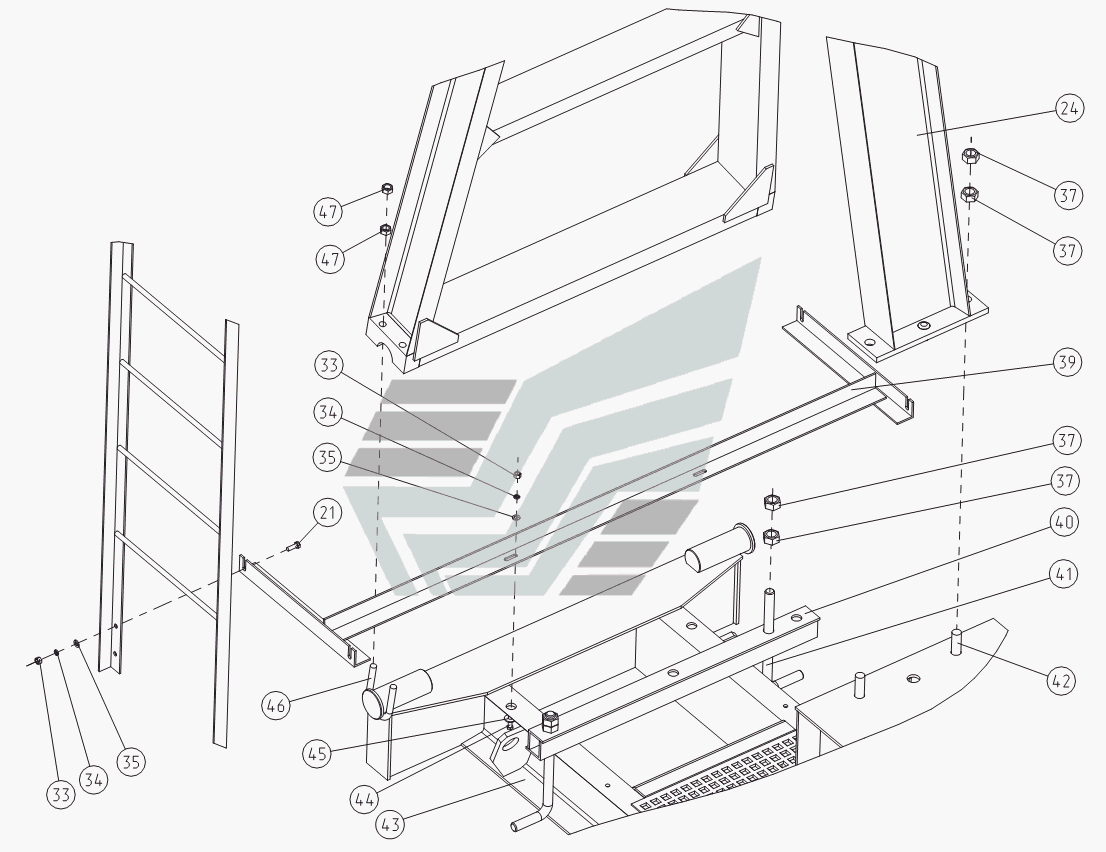

Крепление стойки к раме
100%
Название детали
Болт М12х35
Заводской номер
Болт М12х35
Количество на модель
4
№
21
Название детали
Подставка
Заводской номер
ДП60.17.00.00
Количество на модель
№
24
Название детали
Орех М
Заводской номер
Гайка М12
Количество на модель
6
№
33
Название детали
Шайба Г
Заводской номер
Шайба 12.65Г
Количество на модель
6
№
34
Название детали
Диск A12
Заводской номер
Шайба A12
Количество на модель
6
№
35
Название детали
Гайка
Заводской номер
Гайка М30
Количество на модель
16
№
37
Название детали
Опора
Заводской номер
ДП80.15.00.00
Количество на модель
1
№
39
Название детали
Балкон
Заводской номер
ДП60.25.00.00
Количество на модель
3
№
40
Название детали
Болт фундаментный
Заводской номер
ДПД80.00.00.10
Количество на модель
6
№
41
Название детали
Болт Mx
Заводской номер
Болт М30х90
Количество на модель
2
№
42
Название детали
Рама
Заводской номер
ДП60.34.00.00
Количество на модель
1
№
43
Название детали
Болт
Заводской номер
Болт М12х45
Количество на модель
2
№
44
Название детали
Хомут
Заводской номер
ДП80.00.00.03
Количество на модель
2
№
46
Название детали
Орех М
Заводской номер
Гайка М20
Количество на модель
8
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 21 | Болт М12х35 | Болт М12х35 | 4 | 4 | 21 | |||
| 24 | Подставка | ДП60.17.00.00 | 24 | |||||
| 33 | Орех М | Гайка М12 | 6 | 6 | 33 | |||
| 34 | Шайба Г | Шайба 12.65Г | 6 | 6 | 34 | |||
| 35 | Диск A12 | Шайба A12 | 6 | 6 | 35 | |||
| 37 | Гайка | Гайка М30 | 16 | 16 | 37 | |||
| 39 | Опора | ДП80.15.00.00 | 1 | 1 | 39 | |||
| 40 | Балкон | ДП60.25.00.00 | 3 | 3 | 40 | |||
| 41 | Болт фундаментный | ДПД80.00.00.10 | 6 | 6 | 41 | |||
| 42 | Болт Mx | Болт М30х90 | 2 | 2 | 42 | |||
| 43 | Рама | ДП60.34.00.00 | 1 | 1 | 43 | |||
| 44 | Болт | Болт М12х45 | 2 | 2 | 44 | |||
| 46 | Хомут | ДП80.00.00.03 | 2 | 2 | 46 | |||
| 47 | Орех М | Гайка М20 | 8 | 8 | 47 |
