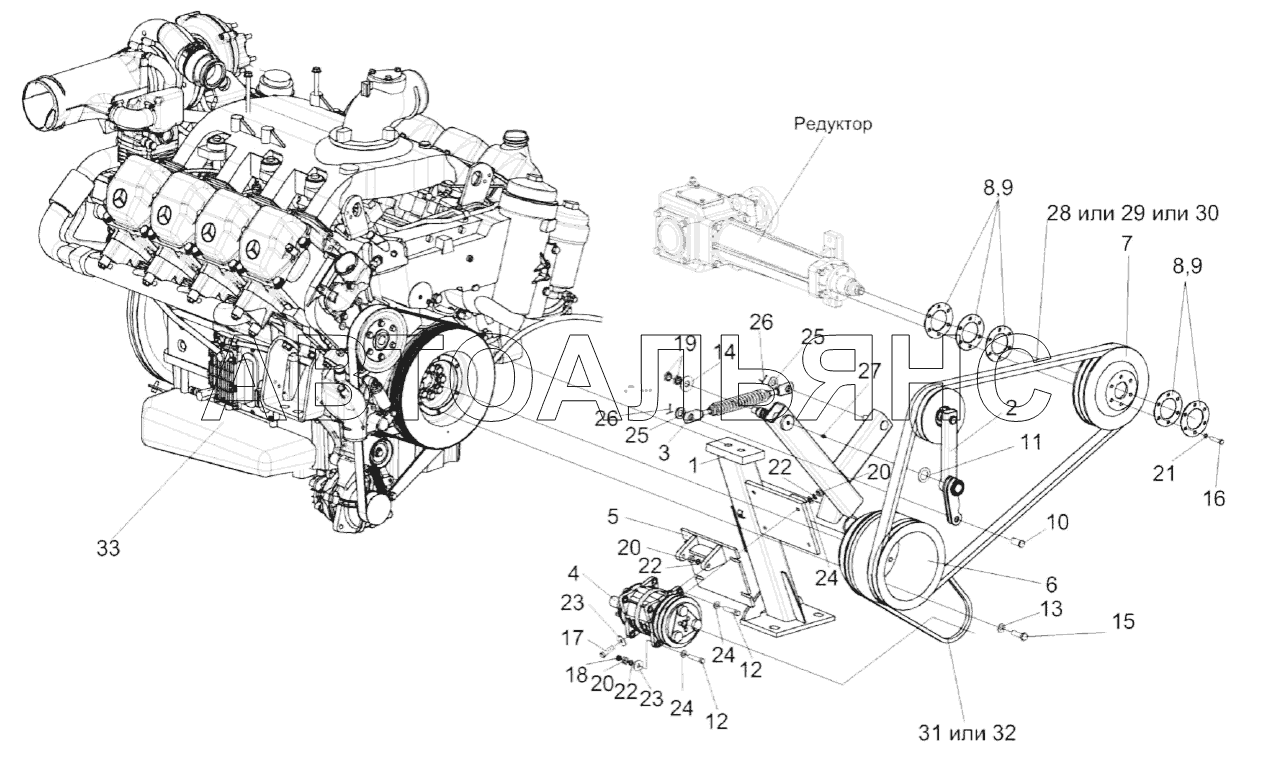

Установка двигателя OM КВК (установка ременных приводов)
100%
Название детали
Установка двигателя OM502LA
Заводской номер
КВК0150000
Количество на модель
1
№
Название детали
Правильная поддержка
Заводской номер
КВК0150010
Количество на модель
1
№
1
Название детали
Рычаг
Заводской номер
КВК0150080
Количество на модель
1
№
2
Название детали
Механизм натяжения
Заводской номер
КВК0150120
Количество на модель
1
№
3
Название детали
Компрессор
Заводской номер
КВК0150240
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
КЗК-12-0113170А
Количество на модель
1
№
5
Название детали
Шкив
Заводской номер
КВК0150101
Количество на модель
1
№
6
Название детали
Шкив
Заводской номер
КВК0150102
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
КВС-1-0150467
Количество на модель
12
№
8
Название детали
Прокладка
Заводской номер
КВС-1-0150467-01
Количество на модель
12
№
9
Название детали
Палец
Заводской номер
КВС-1-0150604
Количество на модель
1
№
10
Название детали
Шайба специальная
Заводской номер
КИС0105438
Количество на модель
1
№
11
Название детали
Болт специальный
Заводской номер
КЗК-12-0113601А
Количество на модель
3
№
12
Название детали
Шайба
Заводской номер
КЗР0103808
Количество на модель
6
№
13
Название детали
Шайба
Заводской номер
КСН0114402
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
УЭС-6-0400618
Количество на модель
6
№
15
Название детали
Болт М-
Заводской номер
БолтМ8-6ex40-7796
Количество на модель
6
№
16
Название детали
Болт М10-6eх35-7796
Заводской номер
БолтМ10-6ex35-7796
Количество на модель
4
№
17
Название детали
Гайка М10-6G-2526
Заводской номер
ГайкаМ10-6G-2526
Количество на модель
1
№
18
Название детали
Гайка М16-6G-2526
Заводской номер
ГайкаМ16-6G-2526
Количество на модель
2
№
19
Название детали
Гайка М10-6G-5915
Заводской номер
ГайкаМ10-6G-5915
Количество на модель
7
№
20
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
29
№
21
Название детали
Шайба 10Т.65Г-6402
Заводской номер
Шайба10Т.65Г-6402
Количество на модель
7
№
22
Название детали
Диск S-
Заводской номер
ШайбаС10.01-6958
Количество на модель
5
№
23
Название детали
Шайба C.10.01-11371
Заводской номер
ШайбаC.10.01-11371
Количество на модель
7
№
24
Название детали
Шайба C.16.01-11371
Заводской номер
ШайбаC.16.01-11371
Количество на модель
2
№
25
Название детали
Шплинт 3,2x25-397
Заводской номер
Шплинт3,2x25-397
Количество на модель
2
№
26
Название детали
Масло-
Заводской номер
Масленка1.1-19853
Количество на модель
1
№
27
Название детали
Ремень
Заводской номер
2HBВР2362
Количество на модель
1
№
28
Название детали
Ремень
Заводской номер
2HBBP2362КA
Количество на модель
1
№
29
Название детали
Ремень
Заводской номер
2HBВР2362LA
Количество на модель
1
№
30
Название детали
Ремень
Заводской номер
SPA1250Ld
Количество на модель
1
№
31
Название детали
Ремень
Заводской номер
SPA(11-10)-1250Lw
Количество на модель
1
№
32
Название детали
Двигатель
Заводской номер
OM502LA
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка двигателя OM502LA | КВК0150000 | 1 | 1 | |||||
| 1 | Правильная поддержка | КВК0150010 | 1 | 1 | 1 | |||
| 2 | Рычаг | КВК0150080 | 1 | 1 | 2 | |||
| 3 | Механизм натяжения | КВК0150120 | 1 | 1 | 3 | |||
| 4 | Компрессор | КВК0150240 | 1 | 1 | 4 | |||
| 5 | Кронштейн | КЗК-12-0113170А | 1 | 1 | 5 | |||
| 6 | Шкив | КВК0150101 | 1 | 1 | 6 | |||
| 7 | Шкив | КВК0150102 | 1 | 1 | 7 | |||
| 8 | Прокладка | КВС-1-0150467 | 12 | 12 | 8 | |||
| 9 | Прокладка | КВС-1-0150467-01 | 12 | 12 | 9 | |||
| 10 | Палец | КВС-1-0150604 | 1 | 1 | 10 | |||
| 11 | Шайба специальная | КИС0105438 | 1 | 1 | 11 | |||
| 12 | Болт специальный | КЗК-12-0113601А | 3 | 3 | 12 | |||
| 13 | Шайба | КЗР0103808 | 6 | 6 | 13 | |||
| 14 | Шайба | КСН0114402 | 1 | 1 | 14 | |||
| 15 | Болт | УЭС-6-0400618 | 6 | 6 | 15 | |||
| 16 | Болт М- | БолтМ8-6ex40-7796 | 6 | 6 | 16 | |||
| 17 | Болт М10-6eх35-7796 | БолтМ10-6ex35-7796 | 4 | 4 | 17 | |||
| 18 | Гайка М10-6G-2526 | ГайкаМ10-6G-2526 | 1 | 1 | 18 | |||
| 19 | Гайка М16-6G-2526 | ГайкаМ16-6G-2526 | 2 | 2 | 19 | |||
| 20 | Гайка М10-6G-5915 | ГайкаМ10-6G-5915 | 7 | 7 | 20 | |||
| 21 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 29 | 29 | 21 | |||
| 22 | Шайба 10Т.65Г-6402 | Шайба10Т.65Г-6402 | 7 | 7 | 22 | |||
| 23 | Диск S- | ШайбаС10.01-6958 | 5 | 5 | 23 | |||
| 24 | Шайба C.10.01-11371 | ШайбаC.10.01-11371 | 7 | 7 | 24 | |||
| 25 | Шайба C.16.01-11371 | ШайбаC.16.01-11371 | 2 | 2 | 25 | |||
| 26 | Шплинт 3,2x25-397 | Шплинт3,2x25-397 | 2 | 2 | 26 | |||
| 27 | Масло- | Масленка1.1-19853 | 1 | 1 | 27 | |||
| 28 | Ремень | 2HBВР2362 | 1 | 1 | 28 | |||
| 29 | Ремень | 2HBBP2362КA | 1 | 1 | 29 | |||
| 30 | Ремень | 2HBВР2362LA | 1 | 1 | 30 | |||
| 31 | Ремень | SPA1250Ld | 1 | 1 | 31 | |||
| 32 | Ремень | SPA(11-10)-1250Lw | 1 | 1 | 32 | |||
| 33 | Двигатель | OM502LA | 1 | 1 | 33 |
