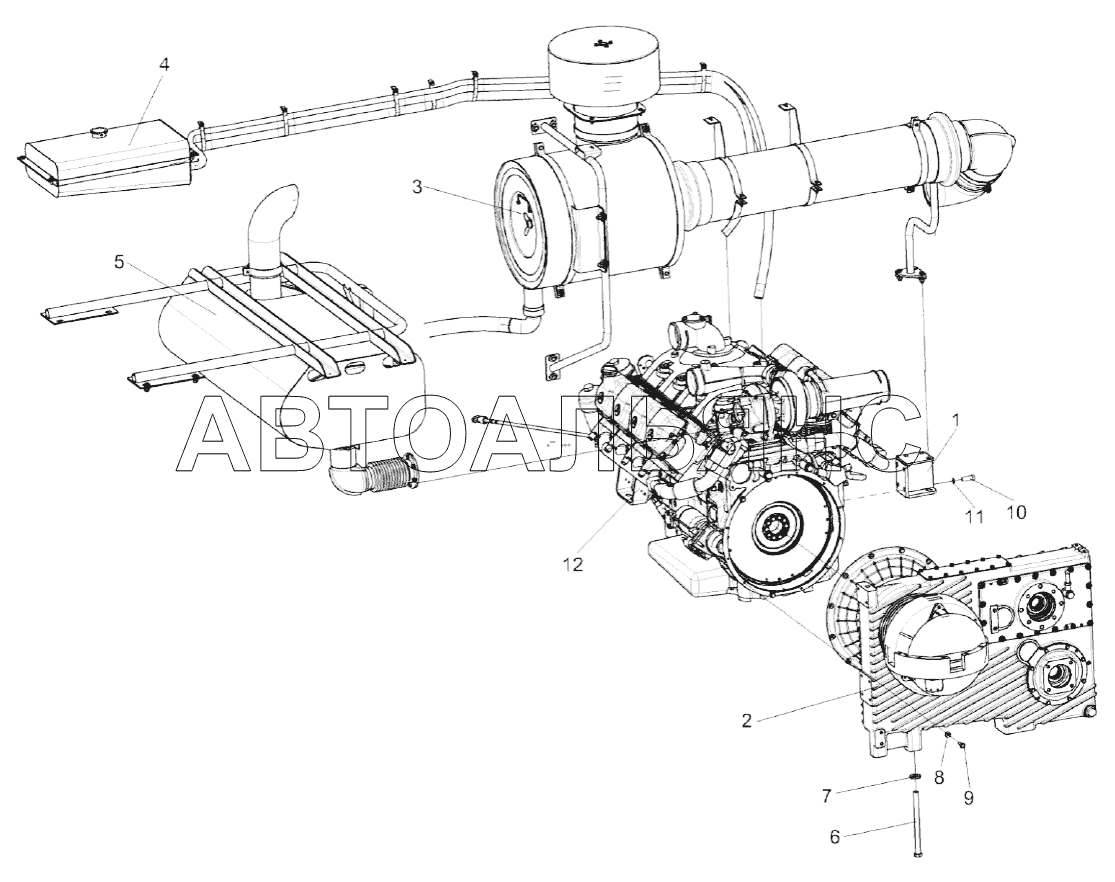

Установка двигателя OM КВК (установка главного привода, воздухоочистителя, бачка расширительного и глушителя)
100%
Название детали
Установка двигателя OM502LA
Заводской номер
КВК0150000
Количество на модель
1
№
Название детали
Опора
Заводской номер
КВК0150040
Количество на модель
1
№
1
Название детали
Главный привод
Заводской номер
КВК0151000
Количество на модель
1
№
2
Название детали
Установка воздухоочистителя
Заводской номер
КВК0153000
Количество на модель
1
№
3
Название детали
Установка бачка расширительного
Заводской номер
КВК0154000
Количество на модель
1
№
4
Название детали
Установка глушителя
Заводской номер
КВК0157000
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
КВК0150603
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
КВС-1-0100471
Количество на модель
8
№
7
Название детали
Шайба
Заводской номер
КСН0100665-01
Количество на модель
12
№
8
Название детали
Болт
Заводской номер
УЭС-6-0400602-01
Количество на модель
12
№
9
Название детали
Болт М-
Заводской номер
БолтМ16-6ex45-7796
Количество на модель
8
№
10
Название детали
Шайба 16Т.65Г-6402
Заводской номер
Шайба16Т.65Г-6402
Количество на модель
8
№
11
Название детали
Двигатель
Заводской номер
OM502LA
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка двигателя OM502LA | КВК0150000 | 1 | 1 | |||||
| 1 | Опора | КВК0150040 | 1 | 1 | 1 | |||
| 2 | Главный привод | КВК0151000 | 1 | 1 | 2 | |||
| 3 | Установка воздухоочистителя | КВК0153000 | 1 | 1 | 3 | |||
| 4 | Установка бачка расширительного | КВК0154000 | 1 | 1 | 4 | |||
| 5 | Установка глушителя | КВК0157000 | 1 | 1 | 5 | |||
| 6 | Болт | КВК0150603 | 2 | 2 | 6 | |||
| 7 | Шайба | КВС-1-0100471 | 8 | 8 | 7 | |||
| 8 | Шайба | КСН0100665-01 | 12 | 12 | 8 | |||
| 9 | Болт | УЭС-6-0400602-01 | 12 | 12 | 9 | |||
| 10 | Болт М- | БолтМ16-6ex45-7796 | 8 | 8 | 10 | |||
| 11 | Шайба 16Т.65Г-6402 | Шайба16Т.65Г-6402 | 8 | 8 | 11 | |||
| 12 | Двигатель | OM502LA | 1 | 1 | 12 |
