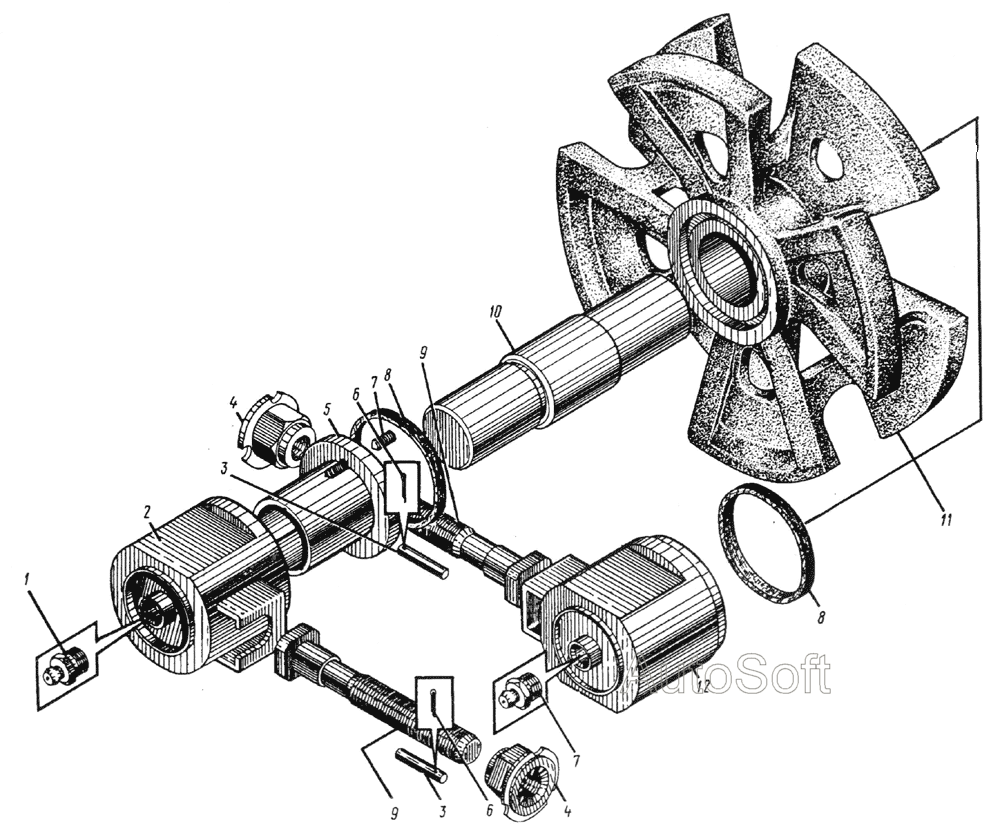

652В.21.05.000 Колесо натяжное
100%
Название детали
Масленка
Заводской номер
ТШ-1.3
Количество на модель
2
№
1
Название детали
Корпус
Заводской номер
652B.21.05.201
Количество на модель
2
№
2
Название детали
Стопор
Заводской номер
652B.21.05.002
Количество на модель
2
№
3
Название детали
Гайка
Заводской номер
652B.21.05.003
Количество на модель
2
№
4
Название детали
Втулка
Заводской номер
652B.21.05.202
Количество на модель
2
№
5
Название детали
Шплинт
Заводской номер
Ш-2,5х16
Количество на модель
2
№
6
Название детали
Винт
Заводской номер
ВУК-М8х14
Количество на модель
6
№
7
Название детали
Кольцо уплотнительное
Заводской номер
107.112.11
Количество на модель
2
№
8
Название детали
Винт натяжной
Заводской номер
652B.21.05.001
Количество на модель
2
№
9
Название детали
Ось колеса
Заводской номер
107.113.2
Количество на модель
1
№
10
Название детали
Колесо натяжное с наплавкой
Заводской номер
652A.113.01
Количество на модель
1
№
11
Название детали
Подшипник
Заводской номер
652B.21.05.200
Количество на модель
2
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Масленка | ТШ-1.3 | 2 | 2 | 1 | |||
| 2 | Корпус | 652B.21.05.201 | 2 | 2 | 2 | |||
| 3 | Стопор | 652B.21.05.002 | 2 | 2 | 3 | |||
| 4 | Гайка | 652B.21.05.003 | 2 | 2 | 4 | |||
| 5 | Втулка | 652B.21.05.202 | 2 | 2 | 5 | |||
| 6 | Шплинт | Ш-2,5х16 | 2 | 2 | 6 | |||
| 7 | Винт | ВУК-М8х14 | 6 | 6 | 7 | |||
| 8 | Кольцо уплотнительное | 107.112.11 | 2 | 2 | 8 | |||
| 9 | Винт натяжной | 652B.21.05.001 | 2 | 2 | 9 | |||
| 10 | Ось колеса | 107.113.2 | 1 | 1 | 10 | |||
| 11 | Колесо натяжное с наплавкой | 652A.113.01 | 1 | 1 | 11 | |||
| 12 | Подшипник | 652B.21.05.200 | 2 | 2 | 12 |
