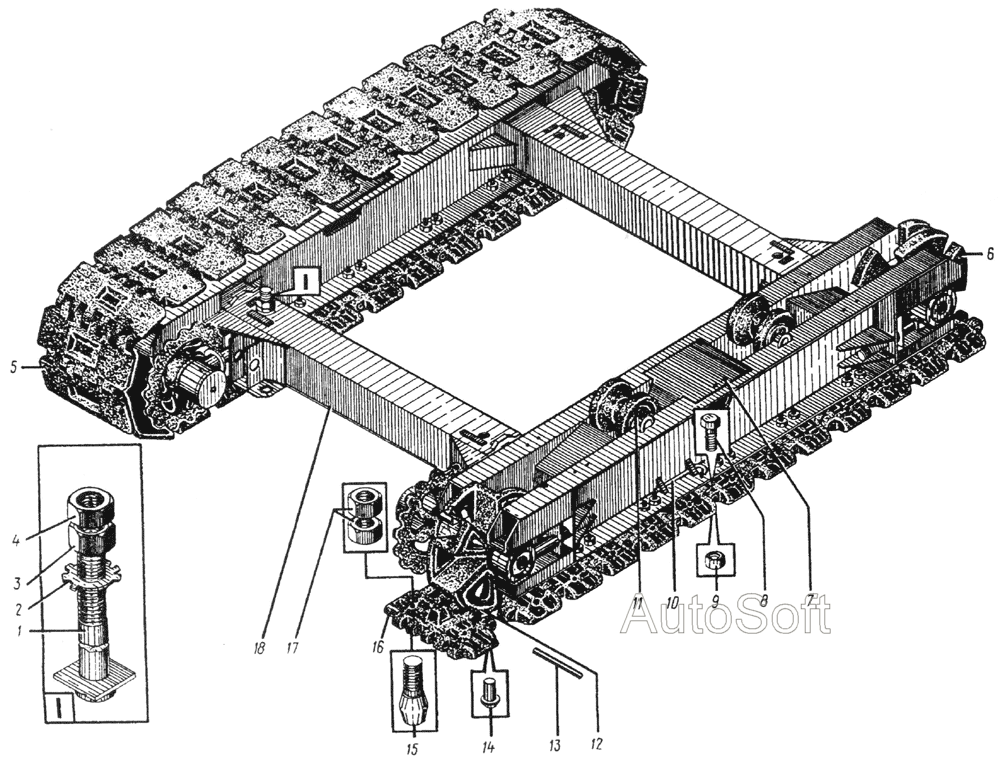

652В.21.00.000 Ход гусеничный
100%
Название детали
Болт с планкой
Заводской номер
652.110.01
Количество на модель
4
№
1
Название детали
Шайба стопорная
Заводской номер
ШСМЛ€-36
Количество на модель
4
№
2
Название детали
Гайка
Заводской номер
ГШ-М36
Количество на модель
4
№
3
Название детали
Гайка
Заводской номер
ГШН-М36
Количество на модель
4
№
4
Название детали
Лента гусеничная
Заводской номер
652B.21.15.000
Количество на модель
2
№
5
Название детали
Колесо натяжное
Заводской номер
652B.21.05.000
Количество на модель
2
№
6
Название детали
Механизм стопора
Заводской номер
652B.21.06.000
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
БНТ-М10х25
Количество на модель
4
№
8
Название детали
Гайка
Заводской номер
ГШ-М10
Количество на модель
4
№
9
Название детали
Стопор
Заводской номер
652.280.001
Количество на модель
2
№
10
Название детали
Каток опорный
Заводской номер
652В.21.10.000
Количество на модель
14
№
11
Название детали
Колесо ведущее
Заводской номер
652B.21.08.000
Количество на модель
2
№
12
Название детали
Палец
Заводской номер
652.116.002
Количество на модель
116
№
13
Название детали
Заклепка
Заводской номер
652.116.003
Количество на модель
112
№
14
Название детали
Шпора
Заводской номер
652.116.009
Количество на модель
30
№
15
Название детали
Звено гусеничной ленты
Заводской номер
652B.21.15.001
Количество на модель
58
№
16
Название детали
Гайка
Заводской номер
ГШ-М24
Количество на модель
60
№
17
Название детали
Рама
Заводской номер
652В.21.01.000
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт с планкой | 652.110.01 | 4 | 4 | 1 | |||
| 2 | Шайба стопорная | ШСМЛ€-36 | 4 | 4 | 2 | |||
| 3 | Гайка | ГШ-М36 | 4 | 4 | 3 | |||
| 4 | Гайка | ГШН-М36 | 4 | 4 | 4 | |||
| 5 | Лента гусеничная | 652B.21.15.000 | 2 | 2 | 5 | |||
| 6 | Колесо натяжное | 652B.21.05.000 | 2 | 2 | 6 | |||
| 7 | Механизм стопора | 652B.21.06.000 | 2 | 2 | 7 | |||
| 8 | Болт | БНТ-М10х25 | 4 | 4 | 8 | |||
| 9 | Гайка | ГШ-М10 | 4 | 4 | 9 | |||
| 10 | Стопор | 652.280.001 | 2 | 2 | 10 | |||
| 11 | Каток опорный | 652В.21.10.000 | 14 | 14 | 11 | |||
| 12 | Колесо ведущее | 652B.21.08.000 | 2 | 2 | 12 | |||
| 13 | Палец | 652.116.002 | 116 | 116 | 13 | |||
| 14 | Заклепка | 652.116.003 | 112 | 112 | 14 | |||
| 15 | Шпора | 652.116.009 | 30 | 30 | 15 | |||
| 16 | Звено гусеничной ленты | 652B.21.15.001 | 58 | 58 | 16 | |||
| 17 | Гайка | ГШ-М24 | 60 | 60 | 17 | |||
| 18 | Рама | 652В.21.01.000 | 1 | 1 | 18 |
