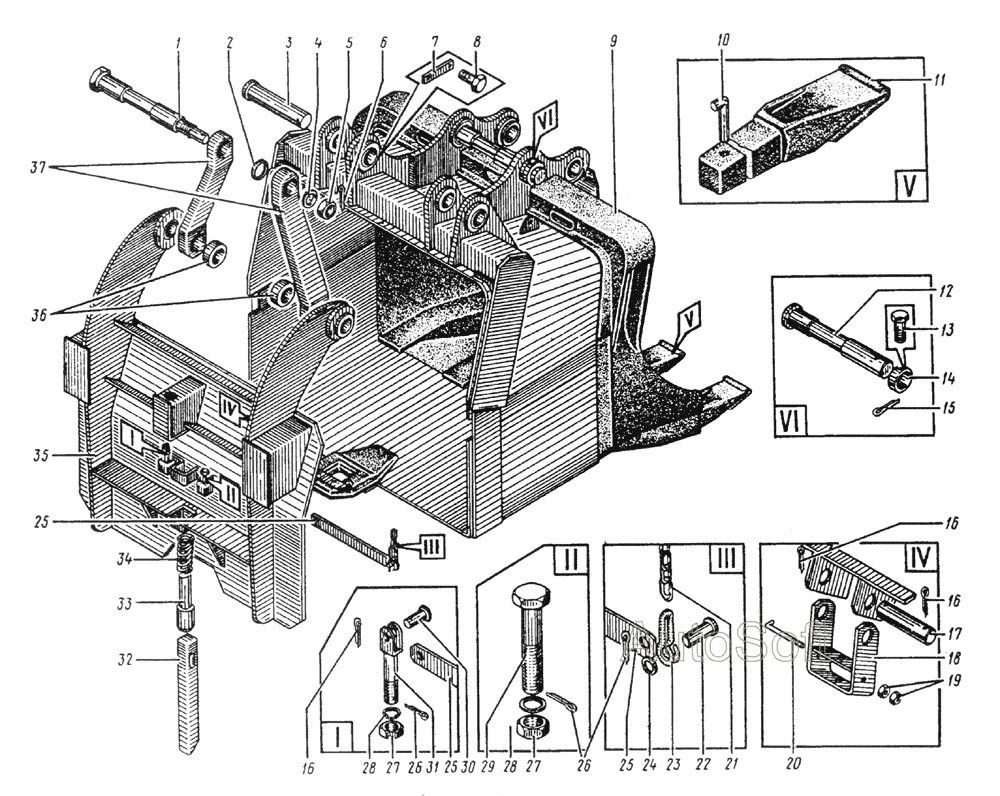

652.191 Ковш 0,65 м куб.
100%
Название детали
Болт
Заводской номер
652.191.00.25
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
505A.304.00.3
Количество на модель
1
№
2
Название детали
Ось
Заводской номер
652A.191.00.37
Количество на модель
2
№
3
Название детали
Шайба
Заводской номер
ШЧ-36
Количество на модель
1
№
4
Название детали
Гайка
Заводской номер
ГШ-М36
Количество на модель
1
№
5
Название детали
Шплинт
Заводской номер
Ш-6,3х50
Количество на модель
1
№
6
Название детали
Оседержатель
Заводской номер
3x30x90-22-124-71
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
БНТ-М12х30
Количество на модель
4
№
8
Название детали
Корпус ковша
Заводской номер
652.191.01
Количество на модель
1
№
9
Название детали
Чека
Заводской номер
652.191.00.27
Количество на модель
4
№
10
Название детали
Зуб
Заводской номер
652.191.00.2
Количество на модель
4
№
11
Название детали
Ось
Заводской номер
652.191.00.35
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
БНТ-М12х90
Количество на модель
1
№
13
Название детали
Кольцо установочное
Заводской номер
505A.190.00.7
Количество на модель
1
№
14
Название детали
Шплинт
Заводской номер
Ш-3.2х20
Количество на модель
1
№
15
Название детали
Шуруп
Заводской номер
1-4х40
Количество на модель
4
№
16
Название детали
Палец
Заводской номер
107.192.36
Количество на модель
1
№
17
Название детали
Рычаг сварной
Заводской номер
652.191.16
Количество на модель
1
№
18
Название детали
Гайка
Заводской номер
ГШ-М8
Количество на модель
2
№
19
Название детали
Шпилька
Заводской номер
107.192.35
Количество на модель
1
№
20
Название детали
Цепь
Заводской номер
652.191.11
Количество на модель
1
№
21
Название детали
Ось
Заводской номер
22-16X4x50
Количество на модель
2
№
22
Название детали
Скоба цепи
Заводской номер
107.192.21
Количество на модель
2
№
23
Название детали
Шайба
Заводской номер
ШОБ-16
Количество на модель
3
№
24
Название детали
Рычаг
Заводской номер
652A.191.06.6
Количество на модель
1
№
25
Название детали
Шплинт
Заводской номер
Ш-4х25
Количество на модель
3
№
26
Название детали
Гайка
Заводской номер
ГШ-М20
Количество на модель
2
№
27
Название детали
Шайба
Заводской номер
ШЧ-20
Количество на модель
9
№
28
Название детали
Болт упорный
Заводской номер
107.192.14
Количество на модель
1
№
29
Название детали
Ось
Заводской номер
22-16х4х45
Количество на модель
1
№
30
Название детали
Болт установочный
Заводской номер
107.192.12
Количество на модель
1
№
31
Название детали
Засов
Заводской номер
652.191.06.5
Количество на модель
1
№
32
Название детали
Шток
Заводской номер
652.191.12.2
Количество на модель
1
№
33
Название детали
Пружина
Заводской номер
652.191.12.1
Количество на модель
1
№
34
Название детали
Днище ковша
Заводской номер
652.191.06
Количество на модель
1
№
35
Название детали
Втулка распорная
Заводской номер
652.191.00.20
Количество на модель
2
№
36
Название детали
Тяга сварная
Заводской номер
652Б.191.24
Количество на модель
2
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 652.191.00.25 | 1 | 1 | 1 | |||
| 2 | Шайба | 505A.304.00.3 | 1 | 1 | 2 | |||
| 3 | Ось | 652A.191.00.37 | 2 | 2 | 3 | |||
| 4 | Шайба | ШЧ-36 | 1 | 1 | 4 | |||
| 5 | Гайка | ГШ-М36 | 1 | 1 | 5 | |||
| 6 | Шплинт | Ш-6,3х50 | 1 | 1 | 6 | |||
| 7 | Оседержатель | 3x30x90-22-124-71 | 2 | 2 | 7 | |||
| 8 | Болт | БНТ-М12х30 | 4 | 4 | 8 | |||
| 9 | Корпус ковша | 652.191.01 | 1 | 1 | 9 | |||
| 10 | Чека | 652.191.00.27 | 4 | 4 | 10 | |||
| 11 | Зуб | 652.191.00.2 | 4 | 4 | 11 | |||
| 12 | Ось | 652.191.00.35 | 1 | 1 | 12 | |||
| 13 | Болт | БНТ-М12х90 | 1 | 1 | 13 | |||
| 14 | Кольцо установочное | 505A.190.00.7 | 1 | 1 | 14 | |||
| 15 | Шплинт | Ш-3.2х20 | 1 | 1 | 15 | |||
| 16 | Шуруп | 1-4х40 | 4 | 4 | 16 | |||
| 17 | Палец | 107.192.36 | 1 | 1 | 17 | |||
| 18 | Рычаг сварной | 652.191.16 | 1 | 1 | 18 | |||
| 19 | Гайка | ГШ-М8 | 2 | 2 | 19 | |||
| 20 | Шпилька | 107.192.35 | 1 | 1 | 20 | |||
| 21 | Цепь | 652.191.11 | 1 | 1 | 21 | |||
| 22 | Ось | 22-16X4x50 | 2 | 2 | 22 | |||
| 23 | Скоба цепи | 107.192.21 | 2 | 2 | 23 | |||
| 24 | Шайба | ШОБ-16 | 3 | 3 | 24 | |||
| 25 | Рычаг | 652A.191.06.6 | 1 | 1 | 25 | |||
| 26 | Шплинт | Ш-4х25 | 3 | 3 | 26 | |||
| 27 | Гайка | ГШ-М20 | 2 | 2 | 27 | |||
| 28 | Шайба | ШЧ-20 | 9 | 9 | 28 | |||
| 29 | Болт упорный | 107.192.14 | 1 | 1 | 29 | |||
| 30 | Ось | 22-16х4х45 | 1 | 1 | 30 | |||
| 31 | Болт установочный | 107.192.12 | 1 | 1 | 31 | |||
| 32 | Засов | 652.191.06.5 | 1 | 1 | 32 | |||
| 33 | Шток | 652.191.12.2 | 1 | 1 | 33 | |||
| 34 | Пружина | 652.191.12.1 | 1 | 1 | 34 | |||
| 35 | Днище ковша | 652.191.06 | 1 | 1 | 35 | |||
| 36 | Втулка распорная | 652.191.00.20 | 2 | 2 | 36 | |||
| 37 | Тяга сварная | 652Б.191.24 | 2 | 2 | 37 |
