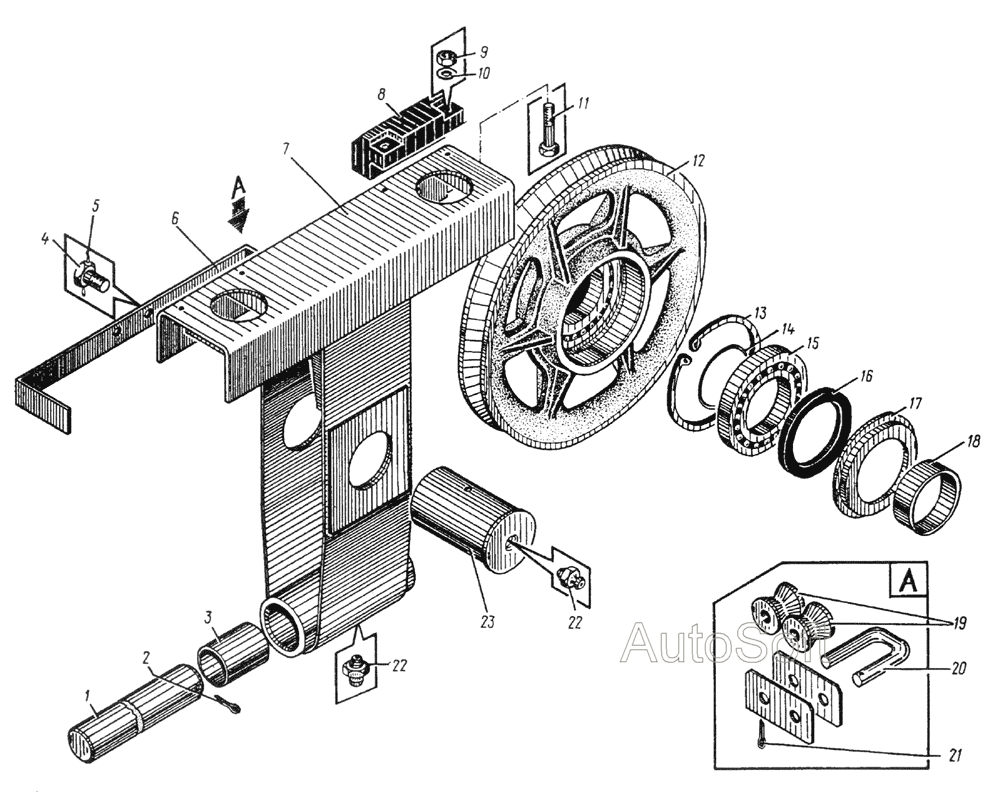

652.193 Блок ковш
100%
Название детали
Ось
Заводской номер
652A.193.00.23
Количество на модель
1
№
1
Название детали
Шплинт
Заводской номер
Ш-10x80
Количество на модель
1
№
2
Название детали
Втулка
Заводской номер
505A.193.00.7
Количество на модель
2
№
3
Название детали
Болт
Заводской номер
БНТ-М16х35
Количество на модель
2
№
4
Название детали
Проволока L=1,1 м
Заводской номер
ПЖ-1,6
Количество на модель
1
№
5
Название детали
Ограждение
Заводской номер
652A.193.00.24
Количество на модель
1
№
6
Название детали
Корпус блока
Заводской номер
652Б.193.03
Количество на модель
2
№
7
Название детали
Амортизатор
Заводской номер
652A.193.00.22
Количество на модель
2
№
8
Название детали
Гайка
Заводской номер
ГШ-M10
Количество на модель
4
№
9
Название детали
Шайба
Заводской номер
ШЧ-10
Количество на модель
4
№
10
Название детали
Болт
Заводской номер
БHT-M10х50
Количество на модель
4
№
11
Название детали
Блок
Заводской номер
505A.193.00.1
Количество на модель
1
№
12
Название детали
Кольцо
Заводской номер
КВЭ-В180
Количество на модель
1
№
13
Название детали
Кольцо прокладное
Заводской номер
652.182.00.13
Количество на модель
1
№
14
Название детали
Подшипник ГОСТ
Заводской номер
220
Количество на модель
2
№
15
Название детали
Манжета
Заводской номер
AРM-1.1-120x150-2
Количество на модель
2
№
16
Название детали
Крышка уплотнения
Заводской номер
652.193.00.16
Количество на модель
2
№
17
Название детали
Кольцо распорное
Заводской номер
505A.203.00.6
Количество на модель
2
№
18
Название детали
Ролик
Заводской номер
505A.193.00.10
Количество на модель
4
№
19
Название детали
Скоба
Заводской номер
505A.193.00.11
Количество на модель
2
№
20
Название детали
Шплинт
Заводской номер
Ш-4x40
Количество на модель
2
№
21
Название детали
Масленка
Заводской номер
ТШ-1.3
Количество на модель
2
№
22
Название детали
Палец блока
Заводской номер
652.193.00.20
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ось | 652A.193.00.23 | 1 | 1 | 1 | |||
| 2 | Шплинт | Ш-10x80 | 1 | 1 | 2 | |||
| 3 | Втулка | 505A.193.00.7 | 2 | 2 | 3 | |||
| 4 | Болт | БНТ-М16х35 | 2 | 2 | 4 | |||
| 5 | Проволока L=1,1 м | ПЖ-1,6 | 1 | 1 | 5 | |||
| 6 | Ограждение | 652A.193.00.24 | 1 | 1 | 6 | |||
| 7 | Корпус блока | 652Б.193.03 | 2 | 2 | 7 | |||
| 8 | Амортизатор | 652A.193.00.22 | 2 | 2 | 8 | |||
| 9 | Гайка | ГШ-M10 | 4 | 4 | 9 | |||
| 10 | Шайба | ШЧ-10 | 4 | 4 | 10 | |||
| 11 | Болт | БHT-M10х50 | 4 | 4 | 11 | |||
| 12 | Блок | 505A.193.00.1 | 1 | 1 | 12 | |||
| 13 | Кольцо | КВЭ-В180 | 1 | 1 | 13 | |||
| 14 | Кольцо прокладное | 652.182.00.13 | 1 | 1 | 14 | |||
| 15 | Подшипник ГОСТ | 220 | 2 | 2 | 15 | |||
| 16 | Манжета | AРM-1.1-120x150-2 | 2 | 2 | 16 | |||
| 17 | Крышка уплотнения | 652.193.00.16 | 2 | 2 | 17 | |||
| 18 | Кольцо распорное | 505A.203.00.6 | 2 | 2 | 18 | |||
| 19 | Ролик | 505A.193.00.10 | 4 | 4 | 19 | |||
| 20 | Скоба | 505A.193.00.11 | 2 | 2 | 20 | |||
| 21 | Шплинт | Ш-4x40 | 2 | 2 | 21 | |||
| 22 | Масленка | ТШ-1.3 | 2 | 2 | 22 | |||
| 23 | Палец блока | 652.193.00.20 | 1 | 1 | 23 |
