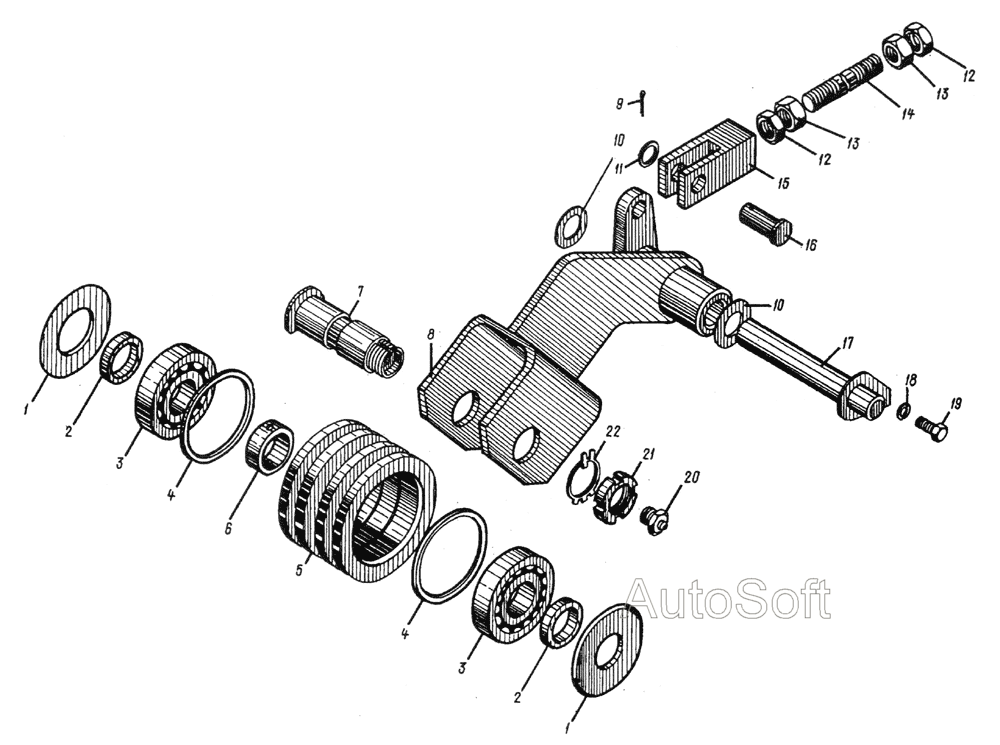

652Б.470.03.000 Устройство натяжное
100%
Название детали
Шайба
Заводской номер
652A.474.00.8
Количество на модель
2
№
1
Название детали
Кольцо распорное
Заводской номер
652A.474.00.9
Количество на модель
2
№
2
Название детали
Подшипник
Заводской номер
308
Количество на модель
2
№
3
Название детали
Кольцо
Заводской номер
КВЭ-390
Количество на модель
2
№
4
Название детали
Ролик
Заводской номер
652A.474.00.7
Количество на модель
1
№
5
Название детали
Втулка распорная
Заводской номер
652A.474.07.1
Количество на модель
1
№
6
Название детали
Ось
Заводской номер
652A.474.00.10
Количество на модель
1
№
7
Название детали
Рычаг сварной
Заводской номер
652Б.470.03.150
Количество на модель
1
№
8
Название детали
Шплинт
Заводской номер
Ш-4x40
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
652A.474.00.4
Количество на модель
10
№
10
Название детали
Шайба
Заводской номер
ШОБ-20
Количество на модель
1
№
11
Название детали
Гайка
Заводской номер
ГШН-М20
Количество на модель
2
№
12
Название детали
Гайка
Заводской номер
ГШ-М20
Количество на модель
2
№
13
Название детали
Шпилька
Заводской номер
652Б.470.03.001
Количество на модель
1
№
14
Название детали
Наконечник
Заводской номер
652.054.00.2
Количество на модель
1
№
15
Название детали
Ось
Заводской номер
22-20X4x55
Количество на модель
1
№
16
Название детали
Ось сварная
Заводской номер
652Б.470.03.050
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
ШП-8
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
БНТ-М8х20
Количество на модель
1
№
19
Название детали
Масленка
Заводской номер
ТШ-1.3
Количество на модель
1
№
20
Название детали
Гайка
Заводской номер
ГКШ-M39x1,5
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
ШСМЛ-39
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | 652A.474.00.8 | 2 | 2 | 1 | |||
| 2 | Кольцо распорное | 652A.474.00.9 | 2 | 2 | 2 | |||
| 3 | Подшипник | 308 | 2 | 2 | 3 | |||
| 4 | Кольцо | КВЭ-390 | 2 | 2 | 4 | |||
| 5 | Ролик | 652A.474.00.7 | 1 | 1 | 5 | |||
| 6 | Втулка распорная | 652A.474.07.1 | 1 | 1 | 6 | |||
| 7 | Ось | 652A.474.00.10 | 1 | 1 | 7 | |||
| 8 | Рычаг сварной | 652Б.470.03.150 | 1 | 1 | 8 | |||
| 9 | Шплинт | Ш-4x40 | 1 | 1 | 9 | |||
| 10 | Шайба | 652A.474.00.4 | 10 | 10 | 10 | |||
| 11 | Шайба | ШОБ-20 | 1 | 1 | 11 | |||
| 12 | Гайка | ГШН-М20 | 2 | 2 | 12 | |||
| 13 | Гайка | ГШ-М20 | 2 | 2 | 13 | |||
| 14 | Шпилька | 652Б.470.03.001 | 1 | 1 | 14 | |||
| 15 | Наконечник | 652.054.00.2 | 1 | 1 | 15 | |||
| 16 | Ось | 22-20X4x55 | 1 | 1 | 16 | |||
| 17 | Ось сварная | 652Б.470.03.050 | 1 | 1 | 17 | |||
| 18 | Шайба | ШП-8 | 1 | 1 | 18 | |||
| 19 | Болт | БНТ-М8х20 | 1 | 1 | 19 | |||
| 20 | Масленка | ТШ-1.3 | 1 | 1 | 20 | |||
| 21 | Гайка | ГКШ-M39x1,5 | 1 | 1 | 21 | |||
| 22 | Шайба | ШСМЛ-39 | 1 | 1 | 22 |
