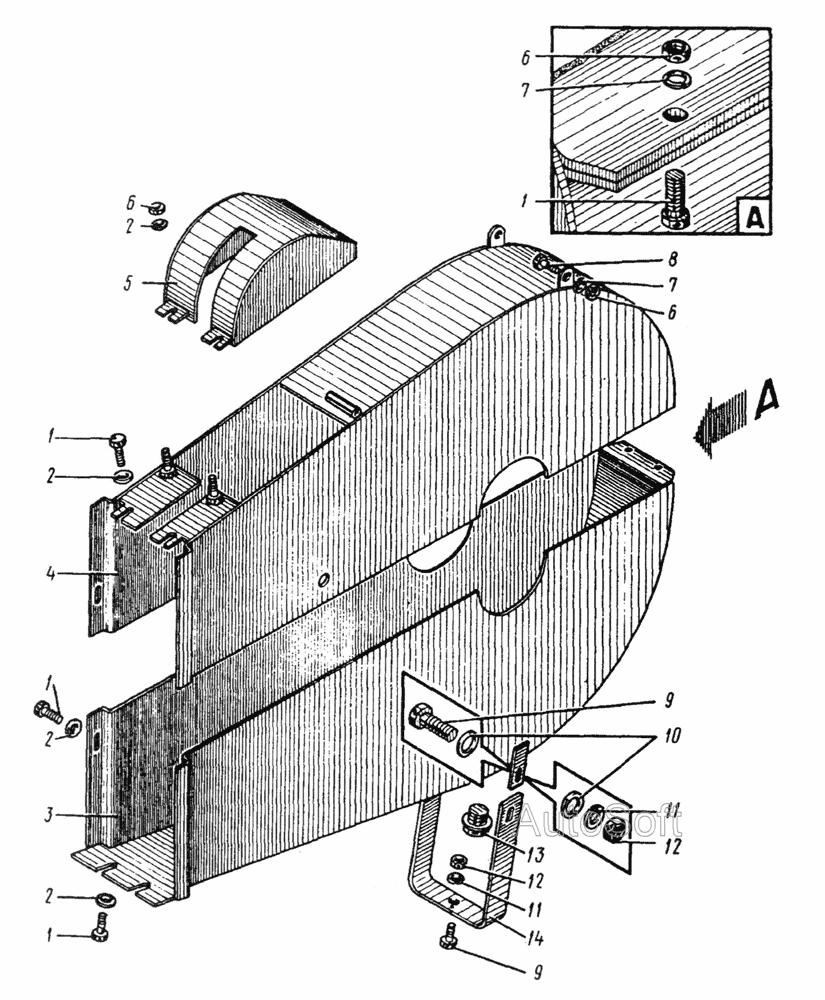

652Б.470.02.000 Кожух цепной передачи
100%
Название детали
Болт
Заводской номер
БНТ-М3х16
Количество на модель
8
№
1
Название детали
Шайба
Заводской номер
ШЧ-8
Количество на модель
8
№
2
Название детали
Кожух нижний в сборе
Заводской номер
652Б.470.02.200
Количество на модель
1
№
3
Название детали
Кожух верхний сварной
Заводской номер
652Б.470.02.110
Количество на модель
1
№
4
Название детали
Крышка
Заводской номер
652Б.470.02.120
Количество на модель
1
№
5
Название детали
Гайка
Заводской номер
ГШ-М8
Количество на модель
5
№
6
Название детали
Шайба
Заводской номер
ШП-8
Количество на модель
3
№
7
Название детали
Болт
Заводской номер
БНТ-М8х45
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
БНТ-М12х30
Количество на модель
3
№
9
Название детали
Шайба
Заводской номер
ШЧ-12
Количество на модель
4
№
10
Название детали
Шайба
Заводской номер
ШП-12
Количество на модель
3
№
11
Название детали
Гайка
Заводской номер
ГШ-М12
Количество на модель
3
№
12
Название детали
Пробка
Заводской номер
"1""76Б-002"
Количество на модель
1
№
13
Название детали
Стойка передняя
Заводской номер
652Б.473.00.10
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | БНТ-М3х16 | 8 | 8 | 1 | |||
| 2 | Шайба | ШЧ-8 | 8 | 8 | 2 | |||
| 3 | Кожух нижний в сборе | 652Б.470.02.200 | 1 | 1 | 3 | |||
| 4 | Кожух верхний сварной | 652Б.470.02.110 | 1 | 1 | 4 | |||
| 5 | Крышка | 652Б.470.02.120 | 1 | 1 | 5 | |||
| 6 | Гайка | ГШ-М8 | 5 | 5 | 6 | |||
| 7 | Шайба | ШП-8 | 3 | 3 | 7 | |||
| 8 | Болт | БНТ-М8х45 | 1 | 1 | 8 | |||
| 9 | Болт | БНТ-М12х30 | 3 | 3 | 9 | |||
| 10 | Шайба | ШЧ-12 | 4 | 4 | 10 | |||
| 11 | Шайба | ШП-12 | 3 | 3 | 11 | |||
| 12 | Гайка | ГШ-М12 | 3 | 3 | 12 | |||
| 13 | Пробка | "1""76Б-002" | 1 | 1 | 13 | |||
| 14 | Стойка передняя | 652Б.473.00.10 | 1 | 1 | 14 |
