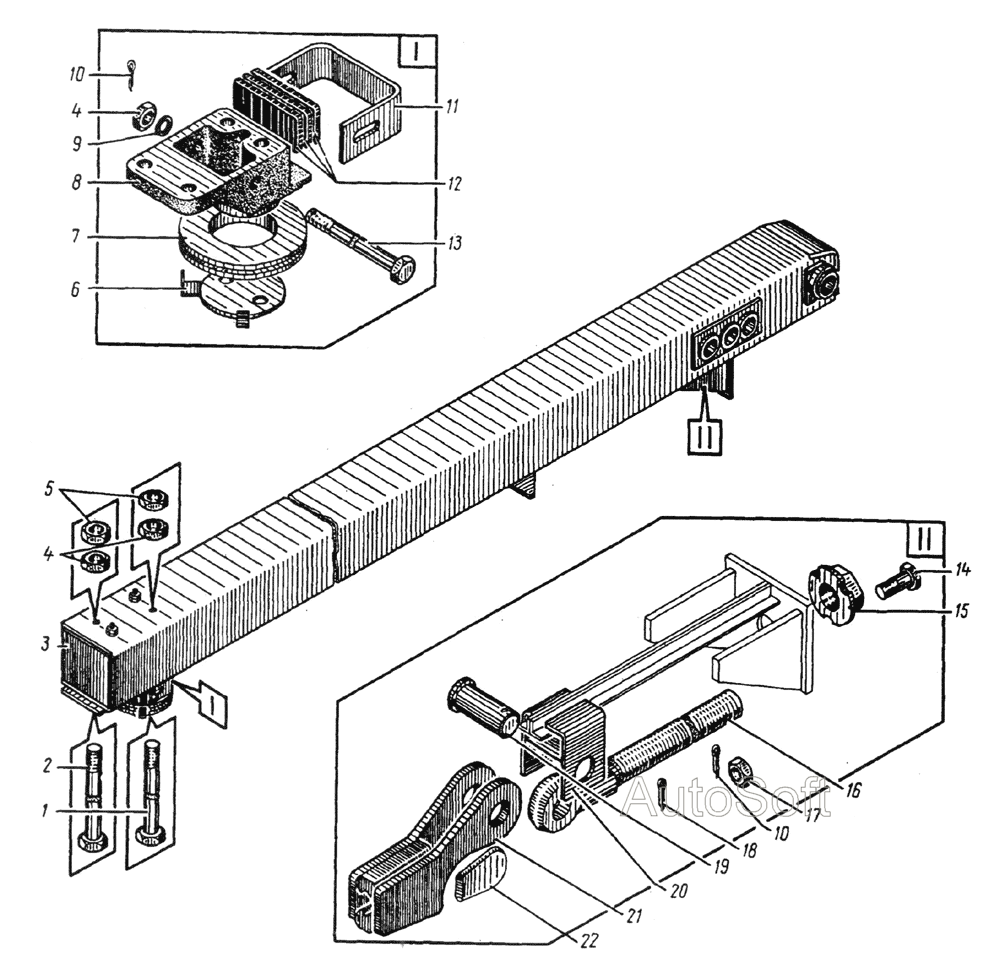

652.194 Рукоять
100%
Название детали
Болт
Заводской номер
БНТ-М20х370
Количество на модель
2
№
1
Название детали
Болт
Заводской номер
БHT-M20x275
Количество на модель
2
№
2
Название детали
Балка рукояти
Заводской номер
652.194.04
Количество на модель
1
№
3
Название детали
Гайка
Заводской номер
ГШ-М20
Количество на модель
5
№
4
Название детали
Гайка
Заводской номер
ГШН-М20
Количество на модель
4
№
5
Название детали
Ограждение
Заводской номер
652Б.194.06
Количество на модель
1
№
6
Название детали
Блок
Заводской номер
107.194.32
Количество на модель
1
№
7
Название детали
Упор
Заводской номер
652.194.00.1
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
ШЧ-20
Количество на модель
2
№
9
Название детали
Шплинт
Заводской номер
Ш-4х40
Количество на модель
2
№
10
Название детали
Скоба
Заводской номер
107.194.9
Количество на модель
1
№
11
Название детали
Амортизатор
Заводской номер
505A.194.00.6
Количество на модель
3
№
12
Название детали
Болт
Заводской номер
БНТ-М20х220
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
652.194.00.35
Количество на модель
1
№
14
Название детали
Гайка
Заводской номер
652B.21.05.003
Количество на модель
1
№
15
Название детали
Болт натяжной
Заводской номер
505A.194.00.12
Количество на модель
1
№
16
Название детали
Гайка
Заводской номер
ГШ-М16
Количество на модель
1
№
17
Название детали
Шплинт
Заводской номер
Ш-6.3х71
Количество на модель
1
№
18
Название детали
Ось
Заводской номер
22-40х4x110
Количество на модель
1
№
19
Название детали
Ползун
Заводской номер
505А.194.03
Количество на модель
1
№
20
Название детали
Обойма коуша
Заводской номер
0-21,5-22-253-72
Количество на модель
1
№
21
Название детали
Клин коуша
Заводской номер
K-21,5-22-253-72
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | БНТ-М20х370 | 2 | 2 | 1 | |||
| 2 | Болт | БHT-M20x275 | 2 | 2 | 2 | |||
| 3 | Балка рукояти | 652.194.04 | 1 | 1 | 3 | |||
| 4 | Гайка | ГШ-М20 | 5 | 5 | 4 | |||
| 5 | Гайка | ГШН-М20 | 4 | 4 | 5 | |||
| 6 | Ограждение | 652Б.194.06 | 1 | 1 | 6 | |||
| 7 | Блок | 107.194.32 | 1 | 1 | 7 | |||
| 8 | Упор | 652.194.00.1 | 1 | 1 | 8 | |||
| 9 | Шайба | ШЧ-20 | 2 | 2 | 9 | |||
| 10 | Шплинт | Ш-4х40 | 2 | 2 | 10 | |||
| 11 | Скоба | 107.194.9 | 1 | 1 | 11 | |||
| 12 | Амортизатор | 505A.194.00.6 | 3 | 3 | 12 | |||
| 13 | Болт | БНТ-М20х220 | 1 | 1 | 13 | |||
| 14 | Болт | 652.194.00.35 | 1 | 1 | 14 | |||
| 15 | Гайка | 652B.21.05.003 | 1 | 1 | 15 | |||
| 16 | Болт натяжной | 505A.194.00.12 | 1 | 1 | 16 | |||
| 17 | Гайка | ГШ-М16 | 1 | 1 | 17 | |||
| 18 | Шплинт | Ш-6.3х71 | 1 | 1 | 18 | |||
| 19 | Ось | 22-40х4x110 | 1 | 1 | 19 | |||
| 20 | Ползун | 505А.194.03 | 1 | 1 | 20 | |||
| 21 | Обойма коуша | 0-21,5-22-253-72 | 1 | 1 | 21 | |||
| 22 | Клин коуша | K-21,5-22-253-72 | 1 | 1 | 22 |
