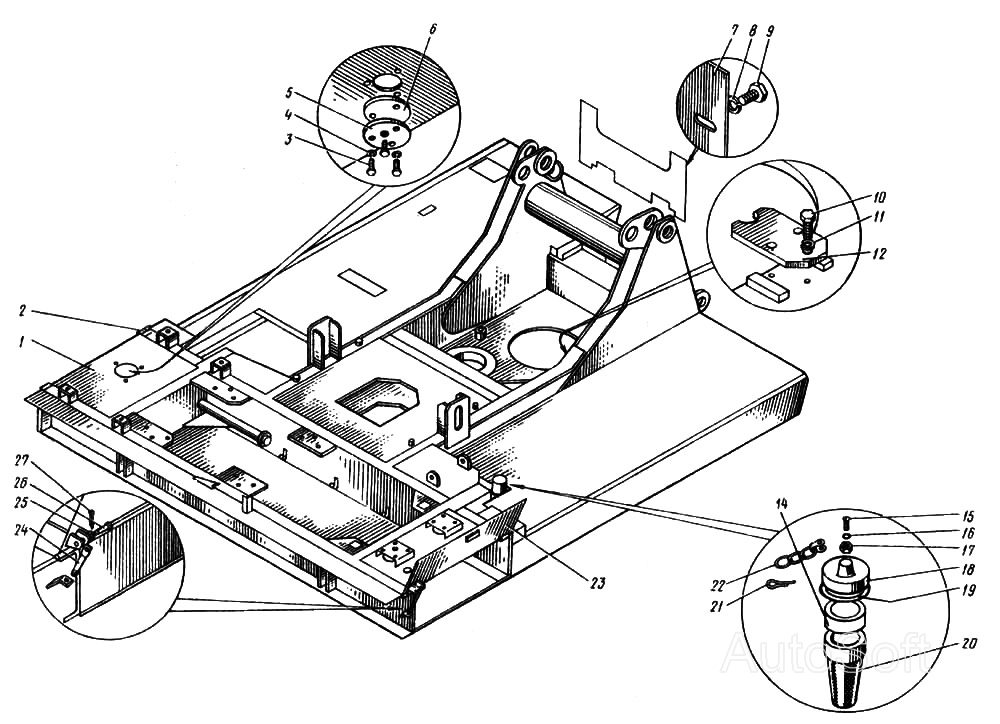

Платформа поворотная
100%
Название детали
Платформа поворотная
Заводской номер
4121Б.13.00.00
Количество на модель
1
№
1
Название детали
Дверца
Заводской номер
4121А.13.11.000
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
7798.06x14
Количество на модель
3
№
3
Название детали
Шайба
Заводской номер
6402.06
Количество на модель
3
№
4
Название детали
Крышка
Заводской номер
4121A.13.00.053
Количество на модель
1
№
5
Название детали
Прокладка
Заводской номер
4121A.13.00.054
Количество на модель
1
№
6
Название детали
Лист
Заводской номер
4121.13.04.016
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
6402.08
Количество на модель
4
№
8
Название детали
Болт
Заводской номер
7798.08x16
Количество на модель
4
№
9
Название детали
Болт
Заводской номер
7798.12x35
Количество на модель
3
№
10
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
3
№
11
Название детали
Планка
Заводской номер
4121.16.14.001
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
4121A.11.64.003
Количество на модель
1
№
14
Название детали
Винт
Заводской номер
17473.04x16
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
11371.04
Количество на модель
1
№
16
Название детали
Гайка
Заводской номер
4121.22.0.008
Количество на модель
1
№
17
Название детали
Крышка
Заводской номер
4121.11.64.001
Количество на модель
1
№
18
Название детали
Прокладка
Заводской номер
4121А.11.64.002
Количество на модель
1
№
19
Название детали
Фильтр
Заводской номер
4121А.11.64.150
Количество на модель
1
№
20
Название детали
Шплинт
Заводской номер
397.02,5x16
Количество на модель
1
№
21
Название детали
Цепочка
Заводской номер
4121A.11.64.200
Количество на модель
1
№
22
Название детали
Дверца
Заводской номер
4121А.13.12.000
Количество на модель
1
№
23
Название детали
Тяга
Заводской номер
4121.21.01.550
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
9649.10
Количество на модель
1
№
25
Название детали
Ось
Заводской номер
9650.10x30
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Платформа поворотная | 4121Б.13.00.00 | 1 | 1 | 1 | |||
| 2 | Дверца | 4121А.13.11.000 | 1 | 1 | 2 | |||
| 3 | Болт | 7798.06x14 | 3 | 3 | 3 | |||
| 4 | Шайба | 6402.06 | 3 | 3 | 4 | |||
| 5 | Крышка | 4121A.13.00.053 | 1 | 1 | 5 | |||
| 6 | Прокладка | 4121A.13.00.054 | 1 | 1 | 6 | |||
| 7 | Лист | 4121.13.04.016 | 1 | 1 | 7 | |||
| 8 | Шайба | 6402.08 | 4 | 4 | 8 | |||
| 9 | Болт | 7798.08x16 | 4 | 4 | 9 | |||
| 10 | Болт | 7798.12x35 | 3 | 3 | 10 | |||
| 11 | Шайба | 6402.12 | 3 | 3 | 11 | |||
| 12 | Планка | 4121.16.14.001 | 1 | 1 | 12 | |||
| 14 | Труба | 4121A.11.64.003 | 1 | 1 | 14 | |||
| 15 | Винт | 17473.04x16 | 1 | 1 | 15 | |||
| 16 | Шайба | 11371.04 | 1 | 1 | 16 | |||
| 17 | Гайка | 4121.22.0.008 | 1 | 1 | 17 | |||
| 18 | Крышка | 4121.11.64.001 | 1 | 1 | 18 | |||
| 19 | Прокладка | 4121А.11.64.002 | 1 | 1 | 19 | |||
| 20 | Фильтр | 4121А.11.64.150 | 1 | 1 | 20 | |||
| 21 | Шплинт | 397.02,5x16 | 1 | 1 | 21 | |||
| 22 | Цепочка | 4121A.11.64.200 | 1 | 1 | 22 | |||
| 23 | Дверца | 4121А.13.12.000 | 1 | 1 | 23 | |||
| 24 | Тяга | 4121.21.01.550 | 1 | 1 | 24 | |||
| 25 | Шайба | 9649.10 | 1 | 1 | 25 | |||
| 26 | Ось | 9650.10x30 | 1 | 1 | 26 |
