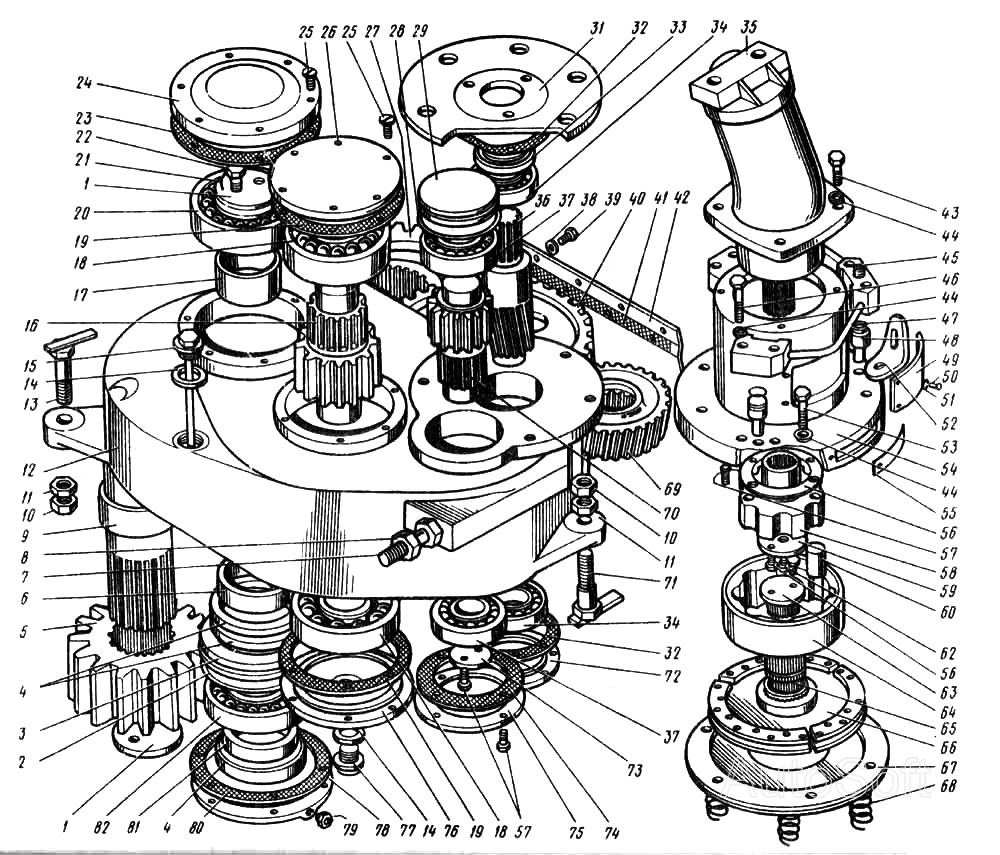

Механизм поворота
100%
Название детали
Шайба упорная
Заводской номер
013.02.45.110
Количество на модель
2
№
1
Название детали
Кольцо
Заводской номер
185-200-85-2-2
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
4121.12.00.050
Количество на модель
1
№
3
Название детали
Манжета
Заводской номер
1.2-120x150-1
Количество на модель
3
№
4
Название детали
Колесо зубчатое
Заводской номер
4121.12.00.006
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
4121.12.00.003
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
4121.12.00.056
Количество на модель
2
№
7
Название детали
Гайка
Заводской номер
5915.30
Количество на модель
2
№
8
Название детали
Вал
Заводской номер
4121.12.00.005
Количество на модель
1
№
9
Название детали
Гайка
Заводской номер
5916.24
Количество на модель
3
№
10
Название детали
Орех
Заводской номер
5915.24
Количество на модель
3
№
11
Название детали
Корпус
Заводской номер
4121.12.00.055
Количество на модель
1
№
12
Название детали
Болт М24х100
Заводской номер
4121.12.00.100
Количество на модель
1
№
13
Название детали
Прокладка
Заводской номер
4121.12.00.048
Количество на модель
2
№
14
Название детали
Маслоуказатель
Заводской номер
4121.12.02.000
Количество на модель
1
№
15
Название детали
Вал-шестерня
Заводской номер
4124.12.00.068
Количество на модель
1
№
16
Название детали
Втулка
Заводской номер
4121.12.00.029
Количество на модель
1
№
17
Название детали
Подшипник
Заводской номер
5721.3520
Количество на модель
2
№
18
Название детали
Прокладка
Заводской номер
4121.12.00.028
Количество на модель
2
№
19
Название детали
Подшипник
Заводской номер
8338.318
Количество на модель
1
№
20
Название детали
Проволока L=1500 мм
Заводской номер
1,6-0-4
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
7798.16.30
Количество на модель
4
№
22
Название детали
Прокладка
Заводской номер
4121.12.00.031
Количество на модель
1
№
23
Название детали
Крышка
Заводской номер
4121.12.00.030
Количество на модель
1
№
24
Название детали
Винт
Заводской номер
17475.10x25
Количество на модель
12
№
25
Название детали
Крышка
Заводской номер
4124.12.00.072
Количество на модель
1
№
26
Название детали
Колесо зубчатое
Заводской номер
4124.12.00.067
Количество на модель
1
№
27
Название детали
КОЛЬЦО
Заводской номер
125-130-36-2-2
Количество на модель
1
№
28
Название детали
Крышка
Заводской номер
4124.12.00.074
Количество на модель
1
№
29
Название детали
Крышка
Заводской номер
4121A.85.00.024
Количество на модель
1
№
31
Название детали
Прокладка
Заводской номер
4121.12.00.014
Количество на модель
1
№
32
Название детали
Манжета
Заводской номер
1.2-70x95
Количество на модель
1
№
33
Название детали
Подшипник
Заводской номер
5721.3610
Количество на модель
1
№
34
Название детали
Гидромотор
Заводской номер
210.25.13.21
Количество на модель
1
№
35
Название детали
Вал-шестерня
Заводской номер
4124.12.00.060
Количество на модель
1
№
36
Название детали
Подшипник
Заводской номер
5821.3612
Количество на модель
2
№
37
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
16
№
38
Название детали
Болт
Заводской номер
7798.10x25
Количество на модель
16
№
39
Название детали
Колесо зубчатое
Заводской номер
4124.12.00.073
Количество на модель
1
№
40
Название детали
Прокладка
Заводской номер
4121.12.00.021
Количество на модель
1
№
41
Название детали
Крышка
Заводской номер
4121.12.00.022
Количество на модель
1
№
42
Название детали
Болт
Заводской номер
7798.16x50
Количество на модель
4
№
43
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
14
№
44
Название детали
Питатель
Заводской номер
4121A.85.00.250
Количество на модель
1
№
45
Название детали
Болт
Заводской номер
7798.16.75
Количество на модель
6
№
46
Название детали
Кольцо
Заводской номер
030-035-30-2-2
Количество на модель
3
№
47
Название детали
Поршень
Заводской номер
4121A.85.00.010
Количество на модель
3
№
48
Название детали
Крышка
Заводской номер
4121A.85.00.006
Количество на модель
1
№
49
Название детали
Болт
Заводской номер
7798.08x20
Количество на модель
5
№
50
Название детали
Шайба
Заводской номер
6402.08
Количество на модель
5
№
51
Название детали
Проушина
Заводской номер
4121A.85.00.021
Количество на модель
1
№
52
Название детали
Болт
Заводской номер
7798.16x90
Количество на модель
5
№
53
Название детали
Гильза
Заводской номер
4121A.85.00.023
Количество на модель
1
№
54
Название детали
Крышка
Заводской номер
4121A.85.00.014
Количество на модель
1
№
55
Название детали
Кольцо
Заводской номер
4121.12.00.044
Количество на модель
1
№
56
Название детали
Болт
Заводской номер
7798.3M10x25
Количество на модель
30
№
57
Название детали
Полумуфта
Заводской номер
4121A.85.00.022
Количество на модель
1
№
58
Название детали
Шайба
Заводской номер
4121.12.00.023
Количество на модель
1
№
59
Название детали
Шашка
Заводской номер
4121.11.00.105
Количество на модель
8
№
60
Название детали
Болт
Заводской номер
7798.12x25
Количество на модель
1
№
62
Название детали
Шайба
Заводской номер
4121A.85.00.009
Количество на модель
1
№
63
Название детали
Полумуфта
Заводской номер
4121A.85.00.500
Количество на модель
1
№
64
Название детали
Кольцо
Заводской номер
4121A.85.00.352
Количество на модель
1
№
65
Название детали
Диск
Заводской номер
4121A.85.00.400
Количество на модель
1
№
66
Название детали
Диск
Заводской номер
4121A.85.00.550
Количество на модель
1
№
67
Название детали
Пружина
Заводской номер
4121A.85.00.017
Количество на модель
6
№
68
Название детали
Колесо зубчатое
Заводской номер
4124.12.00.061
Количество на модель
1
№
69
Название детали
Вал-шестерня
Заводской номер
4124.12.00.069
Количество на модель
1
№
70
Название детали
Болт М24х150
Заводской номер
4121.12.00.150
Количество на модель
1
№
71
Название детали
Крышка
Заводской номер
4124.12.00.071
Количество на модель
1
№
72
Название детали
Шайба упорная
Заводской номер
013.02.45.70
Количество на модель
1
№
73
Название детали
Прокладка
Заводской номер
4121.12.00.012
Количество на модель
1
№
74
Название детали
Крышка
Заводской номер
4124.12.00.070
Количество на модель
1
№
75
Название детали
Крышка
Заводской номер
4124.12.00.062
Количество на модель
1
№
76
Название детали
Пробка
Заводской номер
2.48
Количество на модель
1
№
77
Название детали
Крышка
Заводской номер
4121.12.00.037
Количество на модель
1
№
78
Название детали
Масленка
Заводской номер
19853.01.3
Количество на модель
1
№
79
Название детали
Прокладка
Заводской номер
4121.12.00.032
Количество на модель
1
№
80
Название детали
Втулка
Заводской номер
4121.12.00.051
Количество на модель
1
№
81
Название детали
Подшипник
Заводской номер
5751.3522
Количество на модель
1
№
82
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба упорная | 013.02.45.110 | 2 | 2 | 1 | |||
| 2 | Кольцо | 185-200-85-2-2 | 1 | 1 | 2 | |||
| 3 | Крышка | 4121.12.00.050 | 1 | 1 | 3 | |||
| 4 | Манжета | 1.2-120x150-1 | 3 | 3 | 4 | |||
| 5 | Колесо зубчатое | 4121.12.00.006 | 1 | 1 | 5 | |||
| 6 | Втулка | 4121.12.00.003 | 1 | 1 | 6 | |||
| 7 | Болт | 4121.12.00.056 | 2 | 2 | 7 | |||
| 8 | Гайка | 5915.30 | 2 | 2 | 8 | |||
| 9 | Вал | 4121.12.00.005 | 1 | 1 | 9 | |||
| 10 | Гайка | 5916.24 | 3 | 3 | 10 | |||
| 11 | Орех | 5915.24 | 3 | 3 | 11 | |||
| 12 | Корпус | 4121.12.00.055 | 1 | 1 | 12 | |||
| 13 | Болт М24х100 | 4121.12.00.100 | 1 | 1 | 13 | |||
| 14 | Прокладка | 4121.12.00.048 | 2 | 2 | 14 | |||
| 15 | Маслоуказатель | 4121.12.02.000 | 1 | 1 | 15 | |||
| 16 | Вал-шестерня | 4124.12.00.068 | 1 | 1 | 16 | |||
| 17 | Втулка | 4121.12.00.029 | 1 | 1 | 17 | |||
| 18 | Подшипник | 5721.3520 | 2 | 2 | 18 | |||
| 19 | Прокладка | 4121.12.00.028 | 2 | 2 | 19 | |||
| 20 | Подшипник | 8338.318 | 1 | 1 | 20 | |||
| 21 | Проволока L=1500 мм | 1,6-0-4 | 1 | 1 | 21 | |||
| 22 | Болт | 7798.16.30 | 4 | 4 | 22 | |||
| 23 | Прокладка | 4121.12.00.031 | 1 | 1 | 23 | |||
| 24 | Крышка | 4121.12.00.030 | 1 | 1 | 24 | |||
| 25 | Винт | 17475.10x25 | 12 | 12 | 25 | |||
| 26 | Крышка | 4124.12.00.072 | 1 | 1 | 26 | |||
| 27 | Колесо зубчатое | 4124.12.00.067 | 1 | 1 | 27 | |||
| 28 | КОЛЬЦО | 125-130-36-2-2 | 1 | 1 | 28 | |||
| 29 | Крышка | 4124.12.00.074 | 1 | 1 | 29 | |||
| 31 | Крышка | 4121A.85.00.024 | 1 | 1 | 31 | |||
| 32 | Прокладка | 4121.12.00.014 | 1 | 1 | 32 | |||
| 33 | Манжета | 1.2-70x95 | 1 | 1 | 33 | |||
| 34 | Подшипник | 5721.3610 | 1 | 1 | 34 | |||
| 35 | Гидромотор | 210.25.13.21 | 1 | 1 | 35 | |||
| 36 | Вал-шестерня | 4124.12.00.060 | 1 | 1 | 36 | |||
| 37 | Подшипник | 5821.3612 | 2 | 2 | 37 | |||
| 38 | Шайба | 6402.10 | 16 | 16 | 38 | |||
| 39 | Болт | 7798.10x25 | 16 | 16 | 39 | |||
| 40 | Колесо зубчатое | 4124.12.00.073 | 1 | 1 | 40 | |||
| 41 | Прокладка | 4121.12.00.021 | 1 | 1 | 41 | |||
| 42 | Крышка | 4121.12.00.022 | 1 | 1 | 42 | |||
| 43 | Болт | 7798.16x50 | 4 | 4 | 43 | |||
| 44 | Шайба | 6402.16 | 14 | 14 | 44 | |||
| 45 | Питатель | 4121A.85.00.250 | 1 | 1 | 45 | |||
| 46 | Болт | 7798.16.75 | 6 | 6 | 46 | |||
| 47 | Кольцо | 030-035-30-2-2 | 3 | 3 | 47 | |||
| 48 | Поршень | 4121A.85.00.010 | 3 | 3 | 48 | |||
| 49 | Крышка | 4121A.85.00.006 | 1 | 1 | 49 | |||
| 50 | Болт | 7798.08x20 | 5 | 5 | 50 | |||
| 51 | Шайба | 6402.08 | 5 | 5 | 51 | |||
| 52 | Проушина | 4121A.85.00.021 | 1 | 1 | 52 | |||
| 53 | Болт | 7798.16x90 | 5 | 5 | 53 | |||
| 54 | Гильза | 4121A.85.00.023 | 1 | 1 | 54 | |||
| 55 | Крышка | 4121A.85.00.014 | 1 | 1 | 55 | |||
| 56 | Кольцо | 4121.12.00.044 | 1 | 1 | 56 | |||
| 57 | Болт | 7798.3M10x25 | 30 | 30 | 57 | |||
| 58 | Полумуфта | 4121A.85.00.022 | 1 | 1 | 58 | |||
| 59 | Шайба | 4121.12.00.023 | 1 | 1 | 59 | |||
| 60 | Шашка | 4121.11.00.105 | 8 | 8 | 60 | |||
| 62 | Болт | 7798.12x25 | 1 | 1 | 62 | |||
| 63 | Шайба | 4121A.85.00.009 | 1 | 1 | 63 | |||
| 64 | Полумуфта | 4121A.85.00.500 | 1 | 1 | 64 | |||
| 65 | Кольцо | 4121A.85.00.352 | 1 | 1 | 65 | |||
| 66 | Диск | 4121A.85.00.400 | 1 | 1 | 66 | |||
| 67 | Диск | 4121A.85.00.550 | 1 | 1 | 67 | |||
| 68 | Пружина | 4121A.85.00.017 | 6 | 6 | 68 | |||
| 69 | Колесо зубчатое | 4124.12.00.061 | 1 | 1 | 69 | |||
| 70 | Вал-шестерня | 4124.12.00.069 | 1 | 1 | 70 | |||
| 71 | Болт М24х150 | 4121.12.00.150 | 1 | 1 | 71 | |||
| 72 | Крышка | 4124.12.00.071 | 1 | 1 | 72 | |||
| 73 | Шайба упорная | 013.02.45.70 | 1 | 1 | 73 | |||
| 74 | Прокладка | 4121.12.00.012 | 1 | 1 | 74 | |||
| 75 | Крышка | 4124.12.00.070 | 1 | 1 | 75 | |||
| 76 | Крышка | 4124.12.00.062 | 1 | 1 | 76 | |||
| 77 | Пробка | 2.48 | 1 | 1 | 77 | |||
| 78 | Крышка | 4121.12.00.037 | 1 | 1 | 78 | |||
| 79 | Масленка | 19853.01.3 | 1 | 1 | 79 | |||
| 80 | Прокладка | 4121.12.00.032 | 1 | 1 | 80 | |||
| 81 | Втулка | 4121.12.00.051 | 1 | 1 | 81 | |||
| 82 | Подшипник | 5751.3522 | 1 | 1 | 82 |
