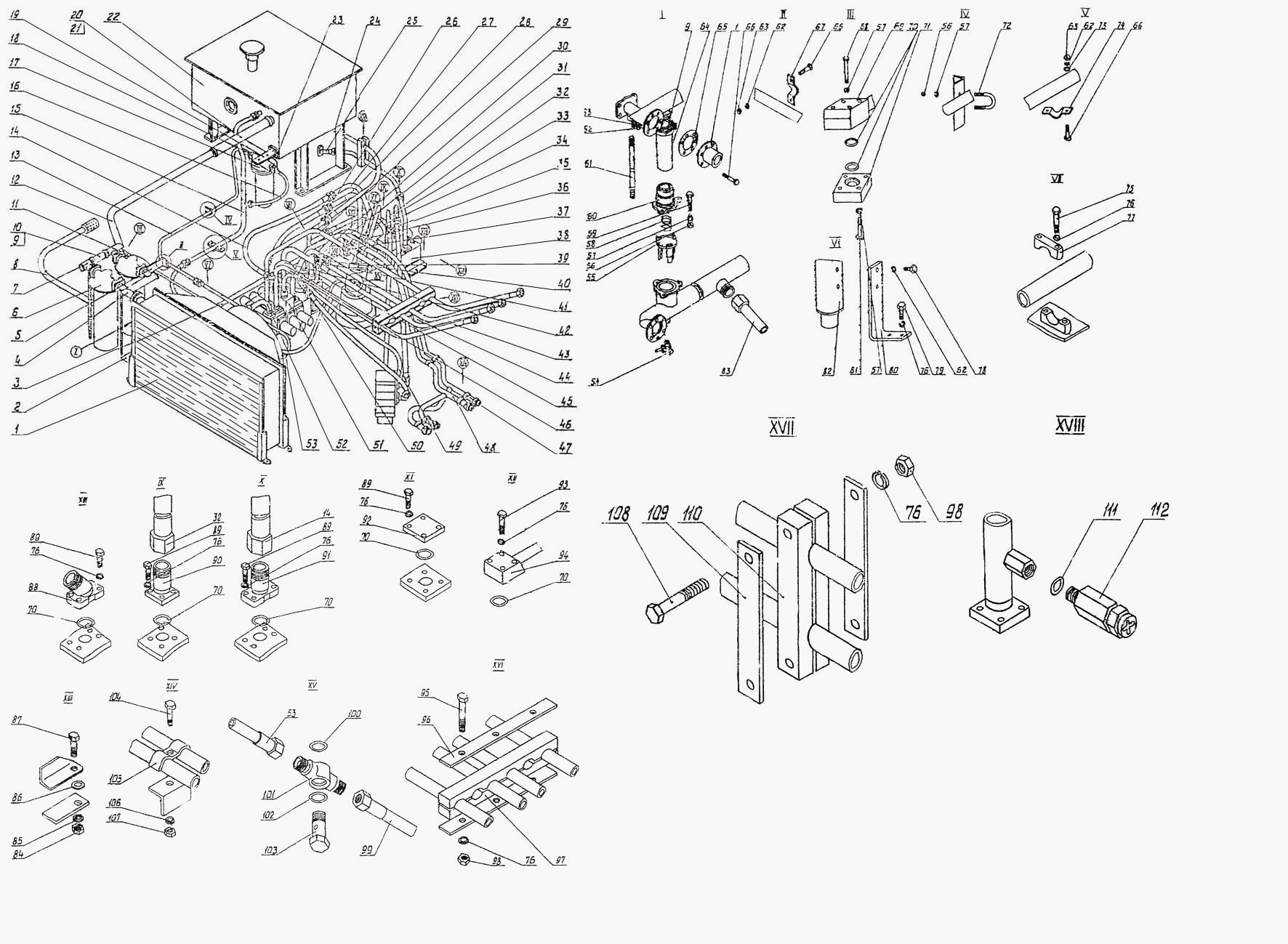

Гидросистема силовая
100%
Название детали
Установка вентилятора с калорифером
Заводской номер
4125А.19.26.000
Количество на модель
1
№
1
Название детали
Труба сварная
Заводской номер
4125А.19.00.110
Количество на модель
1
№
2
Название детали
Труба сварная
Заводской номер
4225.19.00.700
Количество на модель
1
№
3
Название детали
Труба сварная
Заводской номер
4225А.19.40.190
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
4125А.19.00.025
Количество на модель
1
№
5
Название детали
Фильтр 1.1.50-25
Заводской номер
22-883
Количество на модель
2
№
6
Название детали
Труба сварная
Заводской номер
4125А.19.00.130
Количество на модель
1
№
7
Название детали
Шланг гибкий в сборе
Заводской номер
4124А.19.50.000
Количество на модель
1
№
8
Название детали
Хомут
Заводской номер
4121Б.11.03.510
Количество на модель
4
№
9
Название детали
Рукав L=300
Заводской номер
10362.42х56.5-16
Количество на модель
1
№
10
Название детали
Труба сварная
Заводской номер
4225А.19.40.160
Количество на модель
1
№
11
Название детали
Труба сварная
Заводской номер
4225А.19.40.120
Количество на модель
1
№
12
Название детали
Труба сварная
Заводской номер
4225А.19.40.130
Количество на модель
1
№
13
Название детали
Рукав высокого давления РВД- - - У
Заводской номер
22-5923
Количество на модель
6
№
14
Название детали
Труба сварная
Заводской номер
4225А.19.40.140
Количество на модель
1
№
15
Название детали
Рукав РВДZ 16-20-650У1
Заводской номер
22-169-09
Количество на модель
9
№
16
Название детали
Штуцер
Заводской номер
4125А.19.00.021
Количество на модель
1
№
18
Название детали
Кронштейн 1
Заводской номер
4225А.19.40.002
Количество на модель
1
№
19
Название детали
Рукав-деталь 58-70,5-100-3-У
Заводской номер
38-005-6107
Количество на модель
1
№
20
Название детали
Хомут
Заводской номер
4121.11.04.550
Количество на модель
2
№
21
Название детали
Установка масляного блока
Заводской номер
4225.1965.00
Количество на модель
1
№
22
Название детали
штуцер
Заводской номер
4225А. 19.40.003
Количество на модель
1
№
23
Название детали
Труба сварная
Заводской номер
4225А. 19.40.310
Количество на модель
1
№
24
Название детали
Фланец сварной
Заводской номер
4225А.19.40.320
Количество на модель
1
№
25
Название детали
Труба сварная
Заводской номер
4125А.00.340
Количество на модель
1
№
26
Название детали
Труба сварная
Заводской номер
4225.19.00.600
Количество на модель
1
№
27
Название детали
Труба сварная
Заводской номер
4225.19.00.620
Количество на модель
1
№
28
Название детали
Труба сварная
Заводской номер
4225.19.00.650
Количество на модель
1
№
29
Название детали
Труба сварная
Заводской номер
4225.19.00.640
Количество на модель
1
№
30
Название детали
Труба сварная
Заводской номер
4225А.19.40.280
Количество на модель
1
№
31
Название детали
Труба сварная
Заводской номер
4225А.19.00.750
Количество на модель
1
№
33
Название детали
Труба сварная
Заводской номер
4225А.19.00.760
Количество на модель
1
№
34
Название детали
Труба сварная
Заводской номер
4125А.19.00.200
Количество на модель
1
№
35
Название детали
Клапан предохранительный
Заводской номер
4125А.19.18.000
Количество на модель
2
№
36
Название детали
Труба сварная
Заводской номер
4225А.19.40.270
Количество на модель
1
№
37
Название детали
Гидрораспределитель
Заводской номер
4125.24.00.000
Количество на модель
1
№
38
Название детали
Угольник сварной
Заводской номер
4225А.19.40.210
Количество на модель
1
№
39
Название детали
Клапан обратный
Заводской номер
4225А.19.40.250
Количество на модель
2
№
40
Название детали
Труба сварная
Заводской номер
4225.19.00.720
Количество на модель
1
№
41
Название детали
Труба сварная
Заводской номер
4225А.19.00.770
Количество на модель
1
№
42
Название детали
Дроссель с обратным клапаном 62900А
Заводской номер
22-3745
Количество на модель
1
№
44
Название детали
Труба сварная
Заводской номер
4225.19.00.710
Количество на модель
1
№
46
Название детали
Труба сварная
Заводской номер
4225.19.00.680
Количество на модель
1
№
47
Название детали
Труба сварная
Заводской номер
4225.19.00.670
Количество на модель
1
№
48
Название детали
Рукав РВД 25-25-180-4-У
Заводской номер
22-5929
Количество на модель
2
№
49
Название детали
Труба сварная
Заводской номер
4225А.19.00.780
Количество на модель
1
№
50
Название детали
Гидрораспределитель
Заводской номер
4125.25.00.000
Количество на модель
1
№
51
Название детали
Труба сварная
Заводской номер
4125А.19.00.250
Количество на модель
1
№
52
Название детали
Кран сливной в сборе (Кр-2)
Заводской номер
51.130.5010
Количество на модель
1
№
54
Название детали
Клапан
Заводской номер
4121.20.99.002
Количество на модель
1
№
55
Название детали
Орех
Заводской номер
5915.8
Количество на модель
7
№
56
Название детали
Шайба
Заводской номер
6402.8
Количество на модель
15
№
57
Название детали
Пружина
Заводской номер
121.20.99.001
Количество на модель
1
№
58
Название детали
Болт
Заводской номер
7798.8х35
Количество на модель
3
№
59
Название детали
Корпус
Заводской номер
121.20.99.003
Количество на модель
1
№
60
Название детали
Шпилька
Заводской номер
4121А.20.00.059
Количество на модель
2
№
61
Название детали
Шайба
Заводской номер
6402.10
Количество на модель
16
№
62
Название детали
Орех
Заводской номер
5915.10
Количество на модель
14
№
63
Название детали
Рукав L=360мм
Заводской номер
10362.42х56,5-16
Количество на модель
1
№
64
Название детали
Прокладка
Заводской номер
121.20.0.024
Количество на модель
2
№
65
Название детали
Болт
Заводской номер
7798.10х35
Количество на модель
14
№
66
Название детали
Скоба
Заводской номер
4125.19.00.008
Количество на модель
1
№
67
Название детали
Болт
Заводской номер
7798.8х75
Количество на модель
4
№
68
Название детали
Труба сварная
Заводской номер
4225А.19.40.180
Количество на модель
1
№
69
Название детали
Кольцо
Заводской номер
9833.034-040-36-2-2
Количество на модель
26
№
70
Название детали
Угольник сварной
Заводской номер
4124А.19.78.000
Количество на модель
1
№
71
Название детали
Скоба
Заводской номер
4121.11.01.023
Количество на модель
1
№
72
Название детали
Шайба
Заводской номер
11371.10
Количество на модель
2
№
73
Название детали
Скоба
Заводской номер
4121.02.09.009
Количество на модель
1
№
74
Название детали
Болт
Заводской номер
7798.12.55
Количество на модель
2
№
75
Название детали
Шайба
Заводской номер
6402.12
Количество на модель
135
№
76
Название детали
Платик
Заводской номер
4121А.20.00.070
Количество на модель
1
№
77
Название детали
Болт
Заводской номер
7798.10х20
Количество на модель
2
№
78
Название детали
Болт
Заводской номер
7798.12х25
Количество на модель
10
№
79
Название детали
Кронштейн
Заводской номер
4225.19.00.032
Количество на модель
1
№
80
Название детали
Болт
Заводской номер
7798.8х50
Количество на модель
4
№
81
Название детали
Распределитель
Заводской номер
4125А.19.22.000
Количество на модель
1
№
82
Название детали
Рукав РВД 32-25-780-4-У
Заводской номер
22-5974
Количество на модель
1
№
83
Название детали
Орех
Заводской номер
5915.20
Количество на модель
10
№
84
Название детали
Шайба
Заводской номер
6402.20
Количество на модель
10
№
85
Название детали
Шайба
Заводской номер
11371.20
Количество на модель
3
№
86
Название детали
Болт
Заводской номер
7798.20х40
Количество на модель
6
№
87
Название детали
Фланец сварной
Заводской номер
4225.19.00.610
Количество на модель
№
88
Название детали
Болт
Заводской номер
7798.12х35
Количество на модель
88
№
89
Название детали
Фланец сварной
Заводской номер
4121.20.71.000
Количество на модель
1
№
90
Название детали
Фланец сварной
Заводской номер
4121Б.20.45.000
Количество на модель
1
№
91
Название детали
Фланец
Заводской номер
4125А.19.00.020
Количество на модель
1
№
92
Название детали
Болт
Заводской номер
7798.12х65
Количество на модель
8
№
93
Название детали
Труба сварная
Заводской номер
4225А.19.40.200
Количество на модель
1
№
94
Название детали
Болт
Заводской номер
7798.12х100
Количество на модель
№
95
Название детали
Полоса
Заводской номер
4225.19.00.029
Количество на модель
2
№
96
Название детали
Колодка
Заводской номер
4225.19.45.001
Количество на модель
1
№
97
Название детали
Орех
Заводской номер
5915.12
Количество на модель
7
№
98
Название детали
Кольцо
Заводской номер
9833.016-020-25-2-2
Количество на модель
№
100
Название детали
Штуцер
Заводской номер
4225.19.00.031
Количество на модель
№
101
Название детали
Кольцо
Заводской номер
9833.019-023-25-2-2
Количество на модель
№
102
Название детали
Штуцер
Заводской номер
4121.16.14.005
Количество на модель
№
103
Название детали
Болт
Заводской номер
7798.16х65
Количество на модель
№
104
Название детали
Скоба
Заводской номер
412.А01.15.002
Количество на модель
3
№
105
Название детали
Шайба
Заводской номер
6402.16
Количество на модель
7
№
106
Название детали
Орех
Заводской номер
5915.16
Количество на модель
1
№
107
Название детали
Болт
Заводской номер
7798.12х75
Количество на модель
2
№
108
Название детали
Полоса
Заводской номер
4125А.19.00.019
Количество на модель
2
№
109
Название детали
Колодка
Заводской номер
4125А.19.00.018
Количество на модель
2
№
110
Название детали
КОЛЬЦО
Заводской номер
9833.011-015-25-2-2
Количество на модель
4
№
111
Название детали
Переходник манометра
Заводской номер
4225а.19.27.000
Количество на модель
4
№
112
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Установка вентилятора с калорифером | 4125А.19.26.000 | 1 | 1 | 1 | |||
| 2 | Труба сварная | 4125А.19.00.110 | 1 | 1 | 2 | |||
| 3 | Труба сварная | 4225.19.00.700 | 1 | 1 | 3 | |||
| 4 | Труба сварная | 4225А.19.40.190 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 4125А.19.00.025 | 1 | 1 | 5 | |||
| 6 | Фильтр 1.1.50-25 | 22-883 | 2 | 2 | 6 | |||
| 7 | Труба сварная | 4125А.19.00.130 | 1 | 1 | 7 | |||
| 8 | Шланг гибкий в сборе | 4124А.19.50.000 | 1 | 1 | 8 | |||
| 9 | Хомут | 4121Б.11.03.510 | 4 | 4 | 9 | |||
| 10 | Рукав L=300 | 10362.42х56.5-16 | 1 | 1 | 10 | |||
| 11 | Труба сварная | 4225А.19.40.160 | 1 | 1 | 11 | |||
| 12 | Труба сварная | 4225А.19.40.120 | 1 | 1 | 12 | |||
| 13 | Труба сварная | 4225А.19.40.130 | 1 | 1 | 13 | |||
| 14 | Рукав высокого давления РВД- - - У | 22-5923 | 6 | 6 | 14 | |||
| 15 | Труба сварная | 4225А.19.40.140 | 1 | 1 | 15 | |||
| 16 | Рукав РВДZ 16-20-650У1 | 22-169-09 | 9 | 9 | 16 | |||
| 18 | Штуцер | 4125А.19.00.021 | 1 | 1 | 18 | |||
| 19 | Кронштейн 1 | 4225А.19.40.002 | 1 | 1 | 19 | |||
| 20 | Рукав-деталь 58-70,5-100-3-У | 38-005-6107 | 1 | 1 | 20 | |||
| 21 | Хомут | 4121.11.04.550 | 2 | 2 | 21 | |||
| 22 | Установка масляного блока | 4225.1965.00 | 1 | 1 | 22 | |||
| 23 | штуцер | 4225А. 19.40.003 | 1 | 1 | 23 | |||
| 24 | Труба сварная | 4225А. 19.40.310 | 1 | 1 | 24 | |||
| 25 | Фланец сварной | 4225А.19.40.320 | 1 | 1 | 25 | |||
| 26 | Труба сварная | 4125А.00.340 | 1 | 1 | 26 | |||
| 27 | Труба сварная | 4225.19.00.600 | 1 | 1 | 27 | |||
| 28 | Труба сварная | 4225.19.00.620 | 1 | 1 | 28 | |||
| 29 | Труба сварная | 4225.19.00.650 | 1 | 1 | 29 | |||
| 30 | Труба сварная | 4225.19.00.640 | 1 | 1 | 30 | |||
| 31 | Труба сварная | 4225А.19.40.280 | 1 | 1 | 31 | |||
| 33 | Труба сварная | 4225А.19.00.750 | 1 | 1 | 33 | |||
| 34 | Труба сварная | 4225А.19.00.760 | 1 | 1 | 34 | |||
| 35 | Труба сварная | 4125А.19.00.200 | 1 | 1 | 35 | |||
| 36 | Клапан предохранительный | 4125А.19.18.000 | 2 | 2 | 36 | |||
| 37 | Труба сварная | 4225А.19.40.270 | 1 | 1 | 37 | |||
| 38 | Гидрораспределитель | 4125.24.00.000 | 1 | 1 | 38 | |||
| 39 | Угольник сварной | 4225А.19.40.210 | 1 | 1 | 39 | |||
| 40 | Клапан обратный | 4225А.19.40.250 | 2 | 2 | 40 | |||
| 41 | Труба сварная | 4225.19.00.720 | 1 | 1 | 41 | |||
| 42 | Труба сварная | 4225А.19.00.770 | 1 | 1 | 42 | |||
| 44 | Дроссель с обратным клапаном 62900А | 22-3745 | 1 | 1 | 44 | |||
| 46 | Труба сварная | 4225.19.00.710 | 1 | 1 | 46 | |||
| 47 | Труба сварная | 4225.19.00.680 | 1 | 1 | 47 | |||
| 48 | Труба сварная | 4225.19.00.670 | 1 | 1 | 48 | |||
| 49 | Рукав РВД 25-25-180-4-У | 22-5929 | 2 | 2 | 49 | |||
| 50 | Труба сварная | 4225А.19.00.780 | 1 | 1 | 50 | |||
| 51 | Гидрораспределитель | 4125.25.00.000 | 1 | 1 | 51 | |||
| 52 | Труба сварная | 4125А.19.00.250 | 1 | 1 | 52 | |||
| 54 | Кран сливной в сборе (Кр-2) | 51.130.5010 | 1 | 1 | 54 | |||
| 55 | Клапан | 4121.20.99.002 | 1 | 1 | 55 | |||
| 56 | Орех | 5915.8 | 7 | 7 | 56 | |||
| 57 | Шайба | 6402.8 | 15 | 15 | 57 | |||
| 58 | Пружина | 121.20.99.001 | 1 | 1 | 58 | |||
| 59 | Болт | 7798.8х35 | 3 | 3 | 59 | |||
| 60 | Корпус | 121.20.99.003 | 1 | 1 | 60 | |||
| 61 | Шпилька | 4121А.20.00.059 | 2 | 2 | 61 | |||
| 62 | Шайба | 6402.10 | 16 | 16 | 62 | |||
| 63 | Орех | 5915.10 | 14 | 14 | 63 | |||
| 64 | Рукав L=360мм | 10362.42х56,5-16 | 1 | 1 | 64 | |||
| 65 | Прокладка | 121.20.0.024 | 2 | 2 | 65 | |||
| 66 | Болт | 7798.10х35 | 14 | 14 | 66 | |||
| 67 | Скоба | 4125.19.00.008 | 1 | 1 | 67 | |||
| 68 | Болт | 7798.8х75 | 4 | 4 | 68 | |||
| 69 | Труба сварная | 4225А.19.40.180 | 1 | 1 | 69 | |||
| 70 | Кольцо | 9833.034-040-36-2-2 | 26 | 26 | 70 | |||
| 71 | Угольник сварной | 4124А.19.78.000 | 1 | 1 | 71 | |||
| 72 | Скоба | 4121.11.01.023 | 1 | 1 | 72 | |||
| 73 | Шайба | 11371.10 | 2 | 2 | 73 | |||
| 74 | Скоба | 4121.02.09.009 | 1 | 1 | 74 | |||
| 75 | Болт | 7798.12.55 | 2 | 2 | 75 | |||
| 76 | Шайба | 6402.12 | 135 | 135 | 76 | |||
| 77 | Платик | 4121А.20.00.070 | 1 | 1 | 77 | |||
| 78 | Болт | 7798.10х20 | 2 | 2 | 78 | |||
| 79 | Болт | 7798.12х25 | 10 | 10 | 79 | |||
| 80 | Кронштейн | 4225.19.00.032 | 1 | 1 | 80 | |||
| 81 | Болт | 7798.8х50 | 4 | 4 | 81 | |||
| 82 | Распределитель | 4125А.19.22.000 | 1 | 1 | 82 | |||
| 83 | Рукав РВД 32-25-780-4-У | 22-5974 | 1 | 1 | 83 | |||
| 84 | Орех | 5915.20 | 10 | 10 | 84 | |||
| 85 | Шайба | 6402.20 | 10 | 10 | 85 | |||
| 86 | Шайба | 11371.20 | 3 | 3 | 86 | |||
| 87 | Болт | 7798.20х40 | 6 | 6 | 87 | |||
| 88 | Фланец сварной | 4225.19.00.610 | 88 | |||||
| 89 | Болт | 7798.12х35 | 88 | 88 | 89 | |||
| 90 | Фланец сварной | 4121.20.71.000 | 1 | 1 | 90 | |||
| 91 | Фланец сварной | 4121Б.20.45.000 | 1 | 1 | 91 | |||
| 92 | Фланец | 4125А.19.00.020 | 1 | 1 | 92 | |||
| 93 | Болт | 7798.12х65 | 8 | 8 | 93 | |||
| 94 | Труба сварная | 4225А.19.40.200 | 1 | 1 | 94 | |||
| 95 | Болт | 7798.12х100 | 95 | |||||
| 96 | Полоса | 4225.19.00.029 | 2 | 2 | 96 | |||
| 97 | Колодка | 4225.19.45.001 | 1 | 1 | 97 | |||
| 98 | Орех | 5915.12 | 7 | 7 | 98 | |||
| 100 | Кольцо | 9833.016-020-25-2-2 | 100 | |||||
| 101 | Штуцер | 4225.19.00.031 | 101 | |||||
| 102 | Кольцо | 9833.019-023-25-2-2 | 102 | |||||
| 103 | Штуцер | 4121.16.14.005 | 103 | |||||
| 104 | Болт | 7798.16х65 | 104 | |||||
| 105 | Скоба | 412.А01.15.002 | 3 | 3 | 105 | |||
| 106 | Шайба | 6402.16 | 7 | 7 | 106 | |||
| 107 | Орех | 5915.16 | 1 | 1 | 107 | |||
| 108 | Болт | 7798.12х75 | 2 | 2 | 108 | |||
| 109 | Полоса | 4125А.19.00.019 | 2 | 2 | 109 | |||
| 110 | Колодка | 4125А.19.00.018 | 2 | 2 | 110 | |||
| 111 | КОЛЬЦО | 9833.011-015-25-2-2 | 4 | 4 | 111 | |||
| 112 | Переходник манометра | 4225а.19.27.000 | 4 | 4 | 112 |
