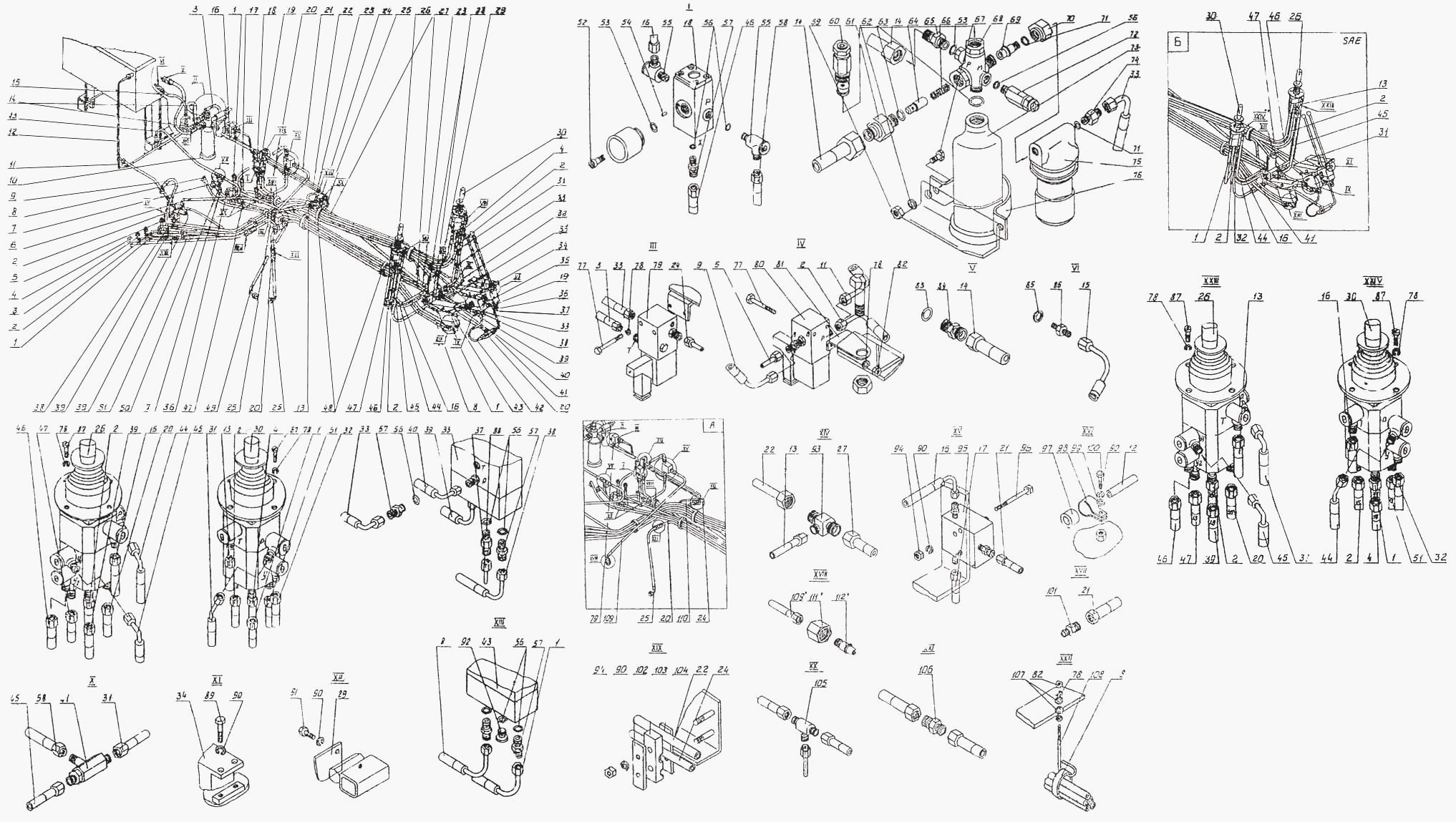

Гидросистема управления
100%
Название детали
Рукав L=900мм
Заводской номер
4225.17.33.080.-15
Количество на модель
2
№
1
Название детали
Рукав L=2700мм
Заводской номер
4225.17.33.080-14
Количество на модель
2
№
2
Название детали
Рукав L=600мм
Заводской номер
4225.17.33.080-04
Количество на модель
2
№
3
Название детали
Рукав L=3 100мм
Заводской номер
4225.17.33.080-17
Количество на модель
1
№
4
Название детали
Труба в сборе
Заводской номер
4225.17.80.020
Количество на модель
1
№
5
Название детали
Рукав L=650мм
Заводской номер
4225.17.33.080-05
Количество на модель
1
№
6
Название детали
Рукав L=350мм
Заводской номер
4225.17.33.080
Количество на модель
1
№
7
Название детали
Рукав L=2850мм
Заводской номер
4225.17.33.110-04
Количество на модель
1
№
8
Название детали
Рукав L=550мм
Заводской номер
4225.17.110-01
Количество на модель
1
№
9
Название детали
Блок питания
Заводской номер
4225А.17.65.130
Количество на модель
1
№
10
Название детали
Рукав L=450мм
Заводской номер
4225.17.33.090
Количество на модель
2
№
11
Название детали
Труба сварная
Заводской номер
4225А.17.86.010
Количество на модель
1
№
12
Название детали
Рукав L=800мм
Заводской номер
4225.17.33.070-04
Количество на модель
3
№
13
Название детали
Рукав РВД Z 12-25Х850
Заводской номер
ТУ 22-169-09-92
Количество на модель
2
№
14
Название детали
Рукав L=850мм
Заводской номер
4225.17.33.080-08
Количество на модель
1
№
15
Название детали
Рукав L=750мм
Заводской номер
4225.17.33.080-07
Количество на модель
3
№
16
Название детали
Рукав L=350мм
Заводской номер
4225.17.33.070
Количество на модель
2
№
17
Название детали
Золотник блокировочный
Заводской номер
4225.24.09.100
Количество на модель
1
№
18
Название детали
Рукав L=2400мм
Заводской номер
4225.17.33.080-11
Количество на модель
1
№
19
Название детали
Рукав L=2100мм
Заводской номер
4225.17.33.070-07
Количество на модель
2
№
20
Название детали
Рукав L=1100мм
Заводской номер
4225.17.33.070-08
Количество на модель
1
№
21
Название детали
Труба сварная
Заводской номер
4225А.7.87.010
Количество на модель
1
№
22
Название детали
Рукав L= 1600мм
Заводской номер
4225.17.33.070-05
Количество на модель
1
№
23
Название детали
Труба в сборе
Заводской номер
4225А.17.80.010
Количество на модель
1
№
24
Название детали
Рукав L= 1200мм
Заводской номер
4225.17.33.080-18
Количество на модель
2
№
25
Название детали
Блок управления правый
Заводской номер
4225А.17.65.030-01
Количество на модель
1
№
26
Название детали
Рукав РВД Z 12-25х1250
Заводской номер
ТУ22-169-09-92
Количество на модель
1
№
27
Название детали
Рукав=500мм
Заводской номер
4225.17.33.110
Количество на модель
2
№
28
Название детали
Блок распределительный
Заводской номер
4225А.17.65.050
Количество на модель
1
№
29
Название детали
Блок управления левый
Заводской номер
4225А.17.65.040
Количество на модель
1
№
30
Название детали
Рукав L=800мм
Заводской номер
4225.17.33.090-03
Количество на модель
1
№
31
Название детали
Рукав L=750мм
Заводской номер
4225.17.33.070-03
Количество на модель
1
№
32
Название детали
Рукав L=450мм
Заводской номер
4225.17.33.080-02
Количество на модель
4
№
33
Название детали
Блок управления
Заводской номер
П762А-00.000-04
Количество на модель
1
№
34
Название детали
Блок управления
Заводской номер
П762А-00.000-05
Количество на модель
1
№
35
Название детали
Рукав L=2600мм
Заводской номер
4225.17.33.110-03
Количество на модель
1
№
36
Название детали
Труба в сборе
Заводской номер
4225А.17.65.170
Количество на модель
1
№
37
Название детали
Рукав L=3100мм
Заводской номер
4225.17.33.110-05
Количество на модель
1
№
38
Название детали
Рукав L=2600мм
Заводской номер
4225.17.33.080-13
Количество на модель
2
№
39
Название детали
Рукав L=500мм
Заводской номер
4225.17.33.080-03
Количество на модель
1
№
40
Название детали
Гидроклапан
Заводской номер
4225.17.31.930
Количество на модель
2
№
41
Название детали
Труба в сборе
Заводской номер
4225А.17.65.160
Количество на модель
1
№
42
Название детали
Блок управления
Заводской номер
П7624-00.000-03
Количество на модель
1
№
43
Название детали
Рукав L=800мм
Заводской номер
4225.17.33.100-02
Количество на модель
1
№
44
Название детали
Рукав L=750мм
Заводской номер
4225.17.33.090-02
Количество на модель
1
№
45
Название детали
Рукав L=2500мм
Заводской номер
4225.17.33.070-10
Количество на модель
1
№
46
Название детали
Рукав L= 1900мм
Заводской номер
4225.17.33.070-06
Количество на модель
1
№
47
Название детали
Ремень
Заводской номер
4121А.15.21.100
Количество на модель
6
№
48
Название детали
Рукав L= 1400мм
Заводской номер
4225.17.33.110-02
Количество на модель
1
№
49
Название детали
Труба в сборе
Заводской номер
4225.17.32.770
Количество на модель
1
№
50
Название детали
Рукав L=2500мм
Заводской номер
4225.17.33.080-12
Количество на модель
1
№
51
Название детали
Болт
Заводской номер
4125.24.09.002
Количество на модель
1
№
52
Название детали
КОЛЬЦО
Заводской номер
9833.015-019-25-2-2
Количество на модель
2
№
53
Название детали
Штифт
Заводской номер
У 4960.02.001-2
Количество на модель
1
№
54
Название детали
Скоба
Заводской номер
4225А.17.86.001
Количество на модель
1
№
81
Название детали
Орех
Заводской номер
5915.6
Количество на модель
2
№
82
Название детали
Кольцо 011-015-25
Заводской номер
9833
Количество на модель
1
№
83
Название детали
Штуцер
Заводской номер
4225.17.38.001
Количество на модель
1
№
84
Название детали
Шайба
Заводской номер
4125.17.02.016
Количество на модель
1
№
85
Название детали
Штуцер
Заводской номер
4225.17.321.005
Количество на модель
1
№
86
Название детали
Винт
Заводской номер
4125А.17.01.015
Количество на модель
8
№
87
Название детали
Штуцер
Заводской номер
4225.17.31.006
Количество на модель
4
№
88
Название детали
Болт
Заводской номер
7798.8х35
Количество на модель
12
№
89
Название детали
Шайба
Заводской номер
6402.8
Количество на модель
18
№
90
Название детали
Болт
Заводской номер
7798.8х25
Количество на модель
2
№
91
Название детали
Заглушка
Заводской номер
4125.24.01.112
Количество на модель
1
№
92
Название детали
Тройка
Заводской номер
4225А.17.87.001
Количество на модель
1
№
93
Название детали
Орех
Заводской номер
5915.8
Количество на модель
4
№
94
Название детали
Блок клапанов
Заводской номер
4225А.17.65.100
Количество на модель
1
№
95
Название детали
Болт
Заводской номер
7798.8х75
Количество на модель
2
№
96
Название детали
Прокладка
Заводской номер
4121.11.04.004
Количество на модель
1
№
97
Название детали
Хомутик
Заводской номер
4121.11.04.007
Количество на модель
1
№
98
Название детали
Шайба
Заводской номер
11371.8
Количество на модель
№
99
Название детали
Полоса
Заводской номер
4225А.17.65.002
Количество на модель
1
№
101
Название детали
Колодка
Заводской номер
4225А.17.65.001
Количество на модель
1
№
103
Название детали
Прокладка
Заводской номер
4225А.17.65.003
Количество на модель
1
№
104
Название детали
Тройник
Заводской номер
4225.17.31.008
Количество на модель
4
№
105
Название детали
Штуцер
Заводской номер
4225.17.32.003
Количество на модель
2
№
106
Название детали
Шайба
Заводской номер
11371.6
Количество на модель
2
№
107
Название детали
Шпилька фигурная
Заводской номер
4225А.17.65.005
Количество на модель
1
№
108
Название детали
Рукав L= 1600мм
Заводской номер
4225.17.33.080-09
Количество на модель
1
№
109
Название детали
Труба сварная
Заводской номер
4225А.17.65.200
Количество на модель
1
№
110
Название детали
Гайка накидная
Заводской номер
4225А. 17.65.007
Количество на модель
1
№
111
Название детали
Штуцер
Заводской номер
4225А.17.65.006
Количество на модель
1
№
112
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав L=900мм | 4225.17.33.080.-15 | 2 | 2 | 1 | |||
| 2 | Рукав L=2700мм | 4225.17.33.080-14 | 2 | 2 | 2 | |||
| 3 | Рукав L=600мм | 4225.17.33.080-04 | 2 | 2 | 3 | |||
| 4 | Рукав L=3 100мм | 4225.17.33.080-17 | 1 | 1 | 4 | |||
| 5 | Труба в сборе | 4225.17.80.020 | 1 | 1 | 5 | |||
| 6 | Рукав L=650мм | 4225.17.33.080-05 | 1 | 1 | 6 | |||
| 7 | Рукав L=350мм | 4225.17.33.080 | 1 | 1 | 7 | |||
| 8 | Рукав L=2850мм | 4225.17.33.110-04 | 1 | 1 | 8 | |||
| 9 | Рукав L=550мм | 4225.17.110-01 | 1 | 1 | 9 | |||
| 10 | Блок питания | 4225А.17.65.130 | 1 | 1 | 10 | |||
| 11 | Рукав L=450мм | 4225.17.33.090 | 2 | 2 | 11 | |||
| 12 | Труба сварная | 4225А.17.86.010 | 1 | 1 | 12 | |||
| 13 | Рукав L=800мм | 4225.17.33.070-04 | 3 | 3 | 13 | |||
| 14 | Рукав РВД Z 12-25Х850 | ТУ 22-169-09-92 | 2 | 2 | 14 | |||
| 15 | Рукав L=850мм | 4225.17.33.080-08 | 1 | 1 | 15 | |||
| 16 | Рукав L=750мм | 4225.17.33.080-07 | 3 | 3 | 16 | |||
| 17 | Рукав L=350мм | 4225.17.33.070 | 2 | 2 | 17 | |||
| 18 | Золотник блокировочный | 4225.24.09.100 | 1 | 1 | 18 | |||
| 19 | Рукав L=2400мм | 4225.17.33.080-11 | 1 | 1 | 19 | |||
| 20 | Рукав L=2100мм | 4225.17.33.070-07 | 2 | 2 | 20 | |||
| 21 | Рукав L=1100мм | 4225.17.33.070-08 | 1 | 1 | 21 | |||
| 22 | Труба сварная | 4225А.7.87.010 | 1 | 1 | 22 | |||
| 23 | Рукав L= 1600мм | 4225.17.33.070-05 | 1 | 1 | 23 | |||
| 24 | Труба в сборе | 4225А.17.80.010 | 1 | 1 | 24 | |||
| 25 | Рукав L= 1200мм | 4225.17.33.080-18 | 2 | 2 | 25 | |||
| 26 | Блок управления правый | 4225А.17.65.030-01 | 1 | 1 | 26 | |||
| 27 | Рукав РВД Z 12-25х1250 | ТУ22-169-09-92 | 1 | 1 | 27 | |||
| 28 | Рукав=500мм | 4225.17.33.110 | 2 | 2 | 28 | |||
| 29 | Блок распределительный | 4225А.17.65.050 | 1 | 1 | 29 | |||
| 30 | Блок управления левый | 4225А.17.65.040 | 1 | 1 | 30 | |||
| 31 | Рукав L=800мм | 4225.17.33.090-03 | 1 | 1 | 31 | |||
| 32 | Рукав L=750мм | 4225.17.33.070-03 | 1 | 1 | 32 | |||
| 33 | Рукав L=450мм | 4225.17.33.080-02 | 4 | 4 | 33 | |||
| 34 | Блок управления | П762А-00.000-04 | 1 | 1 | 34 | |||
| 35 | Блок управления | П762А-00.000-05 | 1 | 1 | 35 | |||
| 36 | Рукав L=2600мм | 4225.17.33.110-03 | 1 | 1 | 36 | |||
| 37 | Труба в сборе | 4225А.17.65.170 | 1 | 1 | 37 | |||
| 38 | Рукав L=3100мм | 4225.17.33.110-05 | 1 | 1 | 38 | |||
| 39 | Рукав L=2600мм | 4225.17.33.080-13 | 2 | 2 | 39 | |||
| 40 | Рукав L=500мм | 4225.17.33.080-03 | 1 | 1 | 40 | |||
| 41 | Гидроклапан | 4225.17.31.930 | 2 | 2 | 41 | |||
| 42 | Труба в сборе | 4225А.17.65.160 | 1 | 1 | 42 | |||
| 43 | Блок управления | П7624-00.000-03 | 1 | 1 | 43 | |||
| 44 | Рукав L=800мм | 4225.17.33.100-02 | 1 | 1 | 44 | |||
| 45 | Рукав L=750мм | 4225.17.33.090-02 | 1 | 1 | 45 | |||
| 46 | Рукав L=2500мм | 4225.17.33.070-10 | 1 | 1 | 46 | |||
| 47 | Рукав L= 1900мм | 4225.17.33.070-06 | 1 | 1 | 47 | |||
| 48 | Ремень | 4121А.15.21.100 | 6 | 6 | 48 | |||
| 49 | Рукав L= 1400мм | 4225.17.33.110-02 | 1 | 1 | 49 | |||
| 50 | Труба в сборе | 4225.17.32.770 | 1 | 1 | 50 | |||
| 51 | Рукав L=2500мм | 4225.17.33.080-12 | 1 | 1 | 51 | |||
| 52 | Болт | 4125.24.09.002 | 1 | 1 | 52 | |||
| 53 | КОЛЬЦО | 9833.015-019-25-2-2 | 2 | 2 | 53 | |||
| 54 | Штифт | У 4960.02.001-2 | 1 | 1 | 54 | |||
| 81 | Скоба | 4225А.17.86.001 | 1 | 1 | 81 | |||
| 82 | Орех | 5915.6 | 2 | 2 | 82 | |||
| 83 | Кольцо 011-015-25 | 9833 | 1 | 1 | 83 | |||
| 84 | Штуцер | 4225.17.38.001 | 1 | 1 | 84 | |||
| 85 | Шайба | 4125.17.02.016 | 1 | 1 | 85 | |||
| 86 | Штуцер | 4225.17.321.005 | 1 | 1 | 86 | |||
| 87 | Винт | 4125А.17.01.015 | 8 | 8 | 87 | |||
| 88 | Штуцер | 4225.17.31.006 | 4 | 4 | 88 | |||
| 89 | Болт | 7798.8х35 | 12 | 12 | 89 | |||
| 90 | Шайба | 6402.8 | 18 | 18 | 90 | |||
| 91 | Болт | 7798.8х25 | 2 | 2 | 91 | |||
| 92 | Заглушка | 4125.24.01.112 | 1 | 1 | 92 | |||
| 93 | Тройка | 4225А.17.87.001 | 1 | 1 | 93 | |||
| 94 | Орех | 5915.8 | 4 | 4 | 94 | |||
| 95 | Блок клапанов | 4225А.17.65.100 | 1 | 1 | 95 | |||
| 96 | Болт | 7798.8х75 | 2 | 2 | 96 | |||
| 97 | Прокладка | 4121.11.04.004 | 1 | 1 | 97 | |||
| 98 | Хомутик | 4121.11.04.007 | 1 | 1 | 98 | |||
| 99 | Шайба | 11371.8 | 99 | |||||
| 101 | Полоса | 4225А.17.65.002 | 1 | 1 | 101 | |||
| 103 | Колодка | 4225А.17.65.001 | 1 | 1 | 103 | |||
| 104 | Прокладка | 4225А.17.65.003 | 1 | 1 | 104 | |||
| 105 | Тройник | 4225.17.31.008 | 4 | 4 | 105 | |||
| 106 | Штуцер | 4225.17.32.003 | 2 | 2 | 106 | |||
| 107 | Шайба | 11371.6 | 2 | 2 | 107 | |||
| 108 | Шпилька фигурная | 4225А.17.65.005 | 1 | 1 | 108 | |||
| 109 | Рукав L= 1600мм | 4225.17.33.080-09 | 1 | 1 | 109 | |||
| 110 | Труба сварная | 4225А.17.65.200 | 1 | 1 | 110 | |||
| 111 | Гайка накидная | 4225А. 17.65.007 | 1 | 1 | 111 | |||
| 112 | Штуцер | 4225А.17.65.006 | 1 | 1 | 112 |
